Instalando disjuntores inteligentes Leviton em um painel 120/240 V:guia passo a passo

Como conectar disjuntores inteligentes de 1 pólo e 2 pólos em um centro de carga inteligente de 120/240 V

A atualização do seu sistema elétrico doméstico com os disjuntores inteligentes de 2ª geração da Leviton adiciona uma camada de inteligência que os disjuntores tradicionais simplesmente não conseguem igualar. Integrados ao aplicativo MyLeviton, esses disjuntores oferecem controle liga/desliga remoto, monitoramento de energia em tempo real, análise em nível de circuito, agendamento e atualizações de firmware over-the-air — tudo isso mantendo a mesma proteção robusta que você espera de um disjuntor padrão.

Abaixo você encontrará um guia de fiação detalhado e seguro para disjuntores inteligentes Leviton de 1 e 2 pólos em um painel residencial de 120/240 V. Antes de começar, explicaremos o que são disjuntores inteligentes, por que são benéficos e como diferem dos dispositivos convencionais.

O que é um disjuntor inteligente?

Ao contrário dos disjuntores termomagnéticos convencionais, que apenas desarmam sob condições de sobrecarga ou curto-circuito, os disjuntores inteligentes da Leviton fundem hardware de proteção com componentes eletrônicos incorporados e módulos de comunicação. Eles permitem:

• Controle remoto de ativação/desativação e agendamento via Wi‑Fi ou Bluetooth
• Notificações de viagem e diagnóstico de falhas
• Classificação de carga (essencial vs. não essencial) para cenários de energia de reserva
• Redução automática de carga durante eventos de gerador ou bateria
• Bloqueio de reinicialização patenteado que bloqueia a reinicialização enquanto uma falha persiste
• LEDs do lado da linha que exibem o status de desarme mesmo quando o disjuntor está desligado

Os disjuntores inteligentes vêm em variantes de 1 polo e 2 polos, cobrindo uma variedade de aplicações — desde proteção térmica básica até GFCI, AFCI, surtos e dispositivos de função dupla. Eles suportam circuitos de 120/208 V e 120/240 V e funcionam em conjunto com o Whole-Home Energy Monitor (LWHEM-2) da Leviton para fornecer dados de energia por circuito.

Principais recursos e classificações

• Modelo: Disjuntor de ramificação inteligente de 2ª geração
• Pólos: 1 polo e 2 polos (2 ou 3 fios com aterramento)
• Tensão: 120 V, 120/208 V, 120/240 V, monofásico, 60 Hz
• Atual: 15A a 60A
• Classificação de curto-circuito: 10kA
• Fiação: Design de plug-in
• Controle: Manual, ligar/desligar remotamente, agendamento
• LED: Indicador de status contínuo
• Compatibilidade: Aplicativo MyLeviton, painéis inteligentes Leviton, LWHEM‑Hub

Fiação passo a passo para disjuntores inteligentes de 1 e 2 pólos

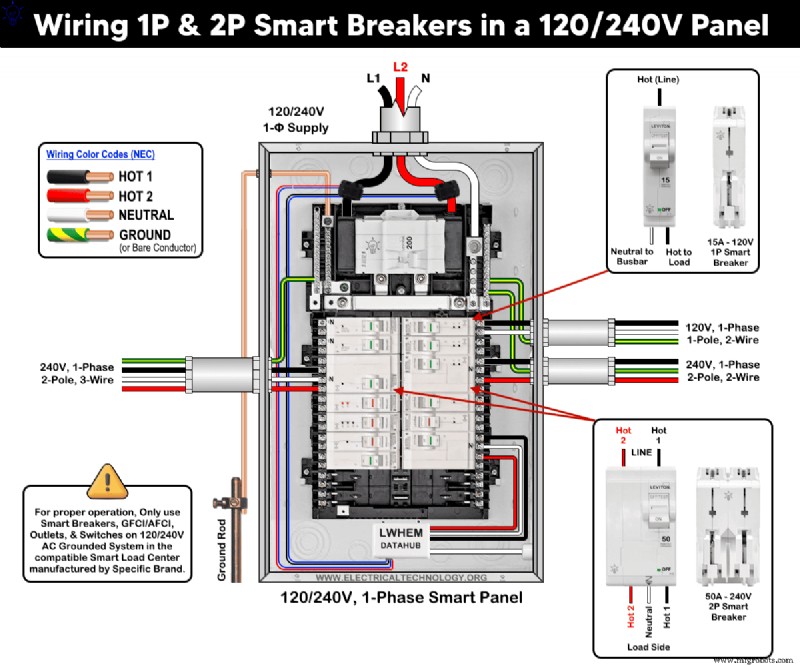

O diagrama a seguir ilustra um disjuntor de 1 pólo 15 A, 120 V (LB115‑ST) e disjuntores de 20 A/50 A e 2 pólos 120/240 V (LB220‑ST e LB250‑ST) instalados em um centro de carga inteligente Leviton LP220‑BPD.

Configurações de fiação:

• 15A/120V – 1 pólo, 2 fios, monofásico
• 20A/240V – 2 pólos, 2 fios, monofásico
• 50A/120/240V – 2 pólos, 3 fios, monofásico

Siga estas etapas para uma instalação segura:

1. Desligue o disjuntor principal para isolar a energia. Verifique se o painel está desenergizado antes de tocar em qualquer condutor.
2. Remova a tampa do painel para acessar os slots do disjuntor e os barramentos.
3. Certifique-se de que a alavanca do novo disjuntor esteja na posição DESLIGADA.
4. Encaixe o disjuntor no lugar, alinhando os ganchos com os barramentos até que ele se encaixe completamente.
5. Recoloque a tampa do painel e prenda-a firmemente. Nunca energize o painel sem ela no lugar.
6. Restaure a energia ligando o disjuntor principal e, em seguida, LIGUE o novo disjuntor inteligente.
7. Coloque a etiqueta “Disjuntor operado remotamente” em um local visível (não é necessária a remoção da tampa).
8. Use o aplicativo MyLeviton e o guia de primeiros passos para ativar os recursos inteligentes do disjuntor.

LED indicador de status do disjuntor inteligente

Cor do LED	Estado	Significado
Verde	DESATIVADO	LIGADO (disjuntor fechado)
Verde – Sólido	ATIVADO	Desligamento remoto
Vermelho	DESATIVADO	Curto-circuito ou sobrecarga
Branco	DESATIVADO	Desligamento manual

• Esses rompedores são projetados exclusivamente para centros de carga Leviton.
• A funcionalidade inteligente requer um monitor de energia para toda a casa Leviton (LWHEM-2) ou um hub LDATA.

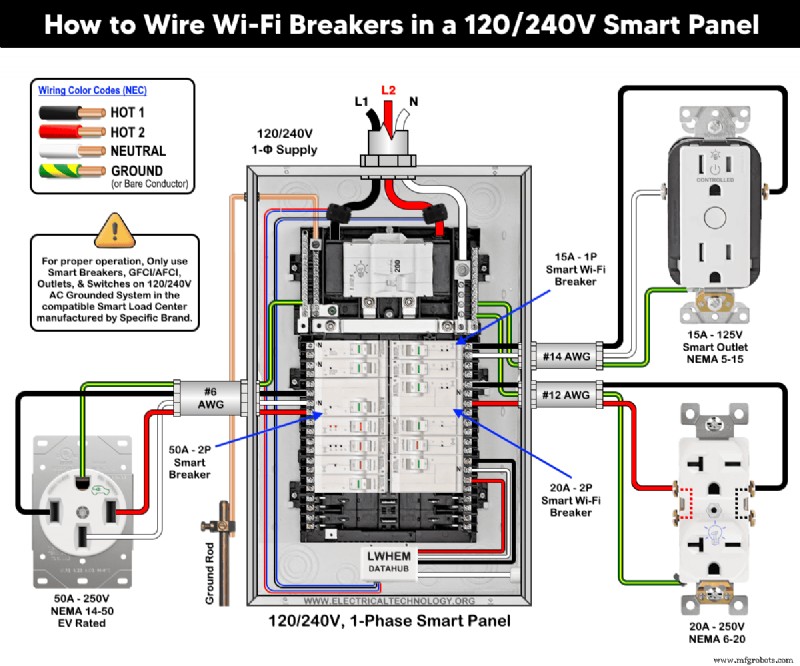

Fiação de disjuntores inteligentes para tomadas padrão e inteligentes

O mesmo método de fiação se aplica ao alimentar tomadas de disjuntores inteligentes:

• Disjuntor monopolar 15A, 120V → tomada inteligente NEMA5-15 15A/125V (D215R)
• Disjuntor de 2 pólos 20A, 240V → tomada padrão NEMA6-20 de 20A/250V
• Disjuntor de 2 pólos 50A, 120/240V → receptáculo com classificação EV de 50A, 125/250V NEMA14-50

Conecte os condutores de carga da seguinte forma:

1. Descasque os condutores quente (preto) e neutro (branco) nos comprimentos recomendados (≈0,4 pol. ou 1 cm).
2. Conecte quente ao terminal de latão, neutro ao terminal prateado e aterramento à barra de aterramento.
3. Não conecte o neutro à barra neutra principal do painel nesta fase; deve ir para o terminal neutro do disjuntor.

Tamanhos de fio de acordo com NEC Tabela 310.16:

• 14AWG para circuitos 15A
• 12AWG para circuitos de 20A
• #6AWG para circuitos 50A

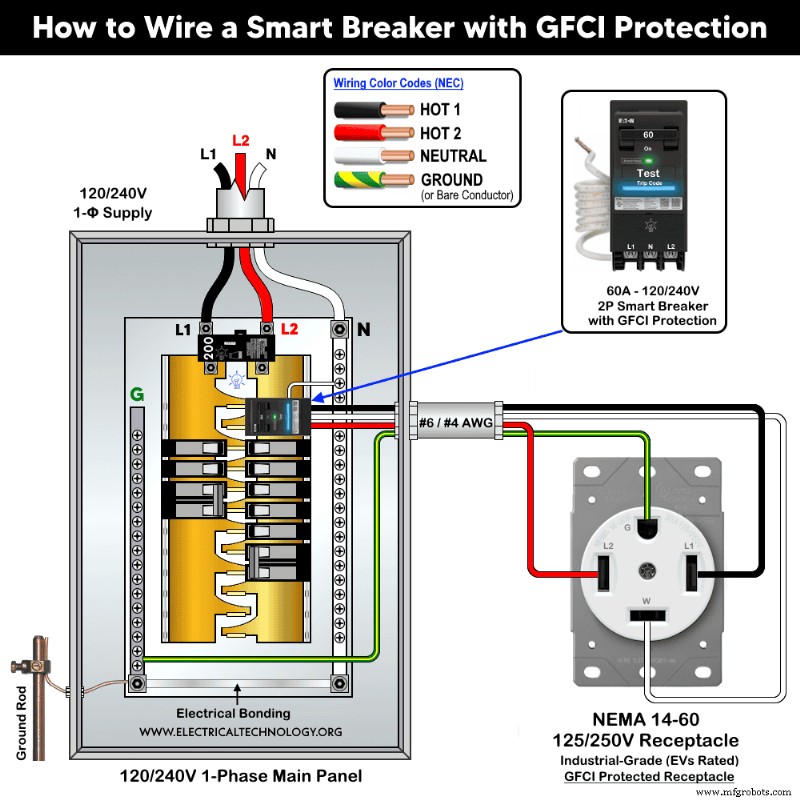

Usando um disjuntor GFCI inteligente em um painel padrão

Se o seu painel não for um painel Leviton Smart, você ainda poderá adicionar controle remoto com o disjuntor GFCI inteligente Wi-Fi de 2 pólos da Eaton (SBR260WGF). Ele protege um receptáculo NEMA14-60 de 60 A, 125/250 V enquanto permite o controle do smartphone.

A instalação é paralela à de um disjuntor GFCI padrão de 2 pólos:

• Monte o disjuntor nos barramentos principais.
• Conecte o pigtail branco integrado ao barramento neutro do painel.
• Insira condutores #6AWG ou #4AWG no receptáculo:preto, vermelho, branco e aterramento descoberto/verde.

Ideal para carregadores de veículos elétricos ou outros circuitos de alta carga que se beneficiam da proteção GFCI e do controle Wi-Fi.

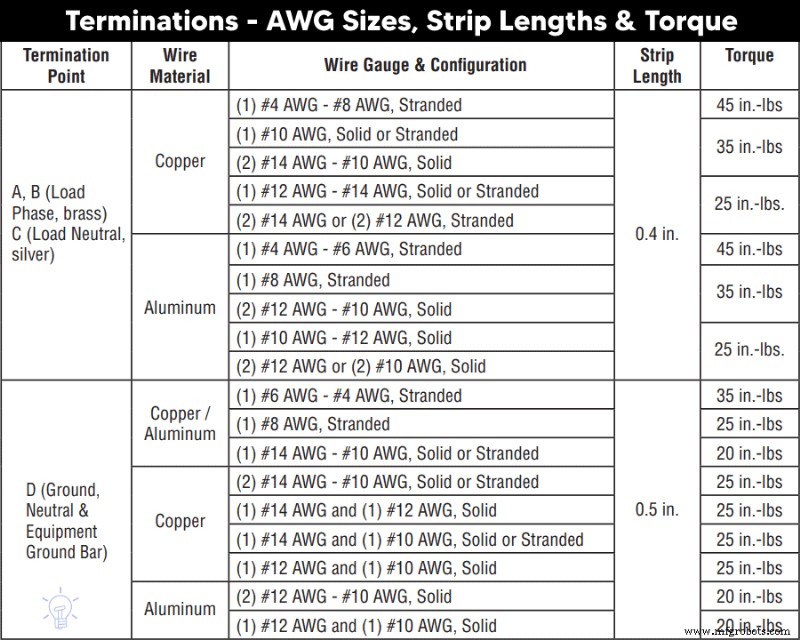

Tabela de rescisão

A tabela abaixo lista tamanhos de fio recomendados, comprimentos de tira e valores de torque para disjuntores inteligentes Leviton. Se você estiver trabalhando com uma marca diferente, consulte o manual do fabricante ou um eletricista licenciado.

Precauções de segurança

• Nunca use um disjuntor de 15A em um circuito de 20A; ele irá tropeçar desnecessariamente.
• Nunca use um disjuntor de 20A em um circuito de 15A; permite níveis de corrente inseguros através de fiação subdimensionada.
• Não instale uma tomada de 20 A em um circuito de 15 A (exceto onde o código permitir múltiplas tomadas de 15 A em um disjuntor de 20 A).
• O código permite tomadas de 15A em disjuntores de 20A (NEC210.21(B)(2)), mas o inverso é proibido.
• Um disjuntor de 240 V de 2 pólos pode tecnicamente operar um circuito de 120 V, mas não é recomendado. Um disjuntor monopolar não pode operar um circuito de 240 V.
• Não misture disjuntores trifásicos com circuitos monofásicos ou vice-versa.

Notas de segurança importantes

• Sempre desconecte o disjuntor principal antes de realizar qualquer trabalho.
• Consulte um eletricista licenciado se não tiver certeza sobre qualquer etapa ou requisitos do código local.
• A eletricidade é perigosa – o manuseio inadequado pode causar ferimentos, danos ou morte.
• O autor se exime de qualquer responsabilidade por qualquer perda ou dano resultante do uso indevido deste guia.
