Como Instalar Disjuntores GFCI Inteligentes Unipolares e Bipolares em Quadro Inteligente 120/240V

Como Instalar Disjuntores GFCI Inteligentes 1-Polo e 2-Polos em Quadro de Carga Inteligente 120/240V

Disjuntores GFCI Inteligentes

Assim como disjuntores inteligentes convencionais, disjuntores GFCI inteligentes e disjuntores AFCI/GFCI de dupla função são usados em quadros de carga convencionais e inteligentes para sistemas de automação residencial. Estes disjuntores podem ser monitorados e controlados remotamente através de aplicativo para smartphone e enviam notificações sempre que o disjuntor desarma ou é rearmedo.

Um GFCI (Interruptor de Circuito por Falha à Terra) monitora o equilíbrio de corrente entre o condutor não aterrado (fase) e o condutor aterrado (neutro). Se detecta um desequilíbrio de corrente de apenas 5mA (indicando fuga à terra), interrompe o circuito em menos de um décimo de segundo. Esta resposta rápida ajuda a prevenir choques elétricos graves e reduz o risco de incêndios elétricos desconectando a energia assim que fluxo de corrente não intencional é detectado.

Disjuntores GFCI inteligentes estão disponíveis de fabricantes como Leviton e Eaton. Neste guia de fiação, demonstraremos como instalar e ligar disjuntores GFCI inteligentes 1-P e 2-P em quadros de carga padrão e inteligentes 120/240V.

Importante:

O NEC 210.8(A) exige proteção GFCI em áreas da casa onde há umidade ou riscos de aterramento, como cozinhas, banheiros, lavanderias, oficinas, porões, garagens e áreas externas como piscinas.

• Um disjuntor GFCI inteligente é diferente de uma tomada GFCI inteligente e de um disjuntor inteligente. Embora um disjuntor inteligente e um disjuntor GFCI inteligente sejam instalados da mesma forma, a versão GFCI inteligente oferece vantagens adicionais sobre um GFCI convencional.
• Um dispositivo GFCI não protege contra curto-circuito e sobrecarga. Eles protegem apenas contra falhas à terra.
• Disjuntores GFCI inteligentes estão disponíveis em 1-polo e 2-polos com correntes nominais de 15A a 60A.
• Indicador LED de status em GFCI inteligente indica proteção, energia e conectividade mesmo com o disjuntor desligado.

Classificação e Características dos Disjuntores GFCI Inteligentes

• Nome: Disjuntor de Circuito Derivado GFCI Inteligente 2ª Geração com Controle Remoto
• Polos: 1-Polo e 2-Polos — 2 e 3 Fios com Terra
• Tensão: 120V, 120/208V e 120/240V — Monofásico CA — 60 Hz
• Corrente: 15A a 60A
• Capacidade de Curto-circuito: 10kA
• Fiação: Plug-On (encaixe direto)
• Controle: Manual e Remoto LIGA/DESLIGA e Agendamento
• Indicador LED: Indicação de status mesmo com disjuntor desligado
• Compatibilidade: App My Leviton (Para uso com quadro inteligente Leviton e requer LWHEM-2 ou Hub LData)

Fiação de Disjuntores GFCI Inteligentes 1P e 2P em Quadro Inteligente

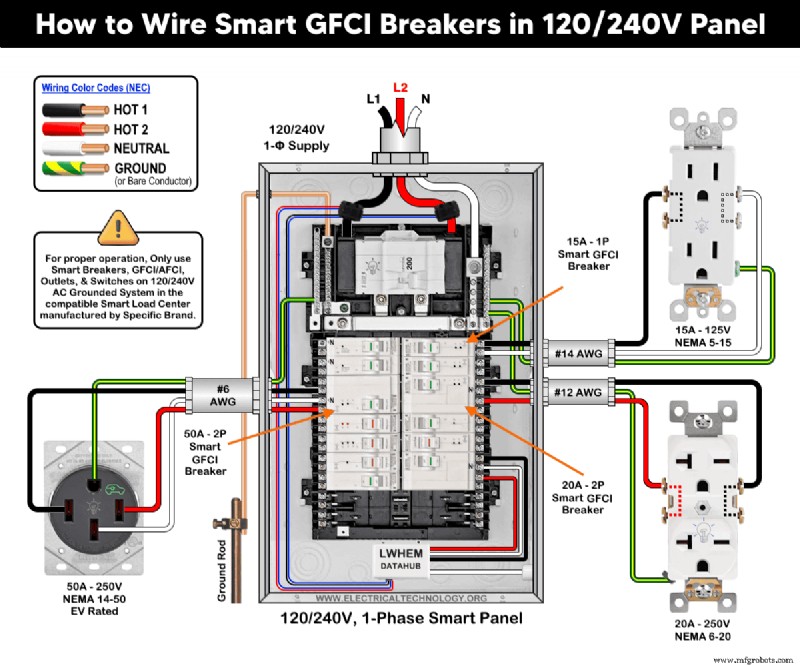

O diagrama de fiação a seguir mostra disjuntores GFCI inteligentes unipolar 15A/120V (LB115-GS), 20A/240V (LB220-GST) e 50A bipolar 120/240V (LB250-GST) em quadro de carga inteligente Leviton 120V/240V (LP220-BPD).

Como mostrado na figura, os disjuntores inteligentes têm a seguinte configuração de fiação:

• 15A/120V — 1 Polo, 2 Fios, Monofásico
• 20A/240V — 2 Polos, 2 Fios, Monofásico
• 50A — 120/240V — 2 Polos, 3 Fios, Monofásico

Para instalar um disjuntor GFCI inteligente no quadro, selecione o tamanho adequado do disjuntor e siga os seguintes passos simples.

Desligue toda a energia do quadro no disjuntor geral ou seccionador a montante. Confirme que a energia está desligada usando um testador. Agora, remova a tampa e encaixe o disjuntor plug-on nos slots do quadro (fase e neutro).

O diagrama de fiação a seguir mostra disjuntores GFCI inteligentes 1P e 2P para circuitos derivados 2 fios e 3 fios 120/240V

Clique na imagem ou abra em nova aba para ampliar

Fiação de Disjuntor GFCI Inteligente 1-Polo — 120V — 2 Fios

Como mostrado no diagrama de fiação, um disjuntor GFCI inteligente unipolar 15A/120V (o primeiro disjuntor no canto superior esquerdo no lado direito do quadro) é instalado com condutores #14 AWG. Ele protege uma tomada comum 15A/125V (receptáculo NEMA 5-15).

Como é um quadro e disjuntor inteligentes, o condutor neutro que alimenta a tomada deve ser conectado ao terminal neutro do disjuntor, não à barra de neutro do quadro principal. Esta configuração permite que o disjuntor GFCI monitore adequadamente ambos os condutores de fase e neutro para proteção contra falha à terra.

Fiação de Disjuntor GFCI Inteligente 2-Polos — 240V — 2 Fios

Da mesma forma, um disjuntor GFCI inteligente bipolar 20A (terceiro disjuntor a partir do topo no lado direito) é instalado com condutores #12 AWG. Ele protege uma tomada 20A/250V (receptáculo NEMA 6-20).

Como esta tomada 240V não requer condutor neutro, os terminais neutros do disjuntor (parafusos prateados) permanecem sem uso.

Fiação de Disjuntor GFCI Inteligente 2-Polos — 240V — 3 Fios

Além disso, um disjuntor GFCI inteligente bipolar 50A 120/240V (terceiro disjuntor a partir do topo no lado esquerdo) é instalado para proteger uma tomada EV 50A 125/250V (NEMA 14-50), especialmente usada para carregamento de veículos elétricos.

Como este é um circuito trifilar 120/240V (dois condutores de fase e um neutro), uma conexão neutra é necessária. O condutor neutro deve ser conectado ao terminal neutro designado do disjuntor (marcado "N"), não à barra de neutro do quadro.

A fiação é um pouco diferente dos disjuntores GFCI convencionais que usam um pigtail de fábrica conectado à barra de neutro; este disjuntor GFCI inteligente requer que o neutro do circuito derivado termine diretamente no disjuntor para garantir detecção adequada de falha à terra.

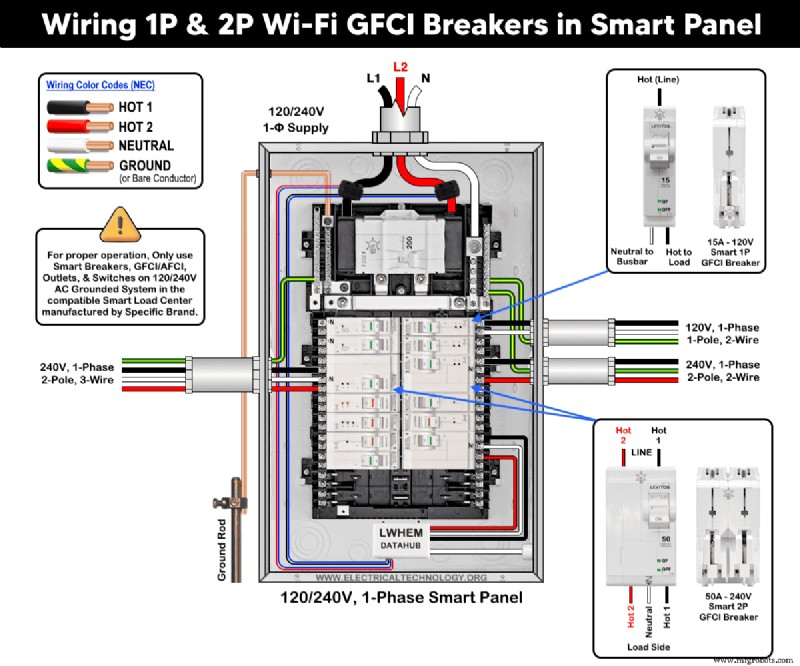

O diagrama de fiação a seguir ilustra disjuntores GFCI inteligentes 1P e 2P para tomadas e receptáculos NEMA 15A–120V, 20A–250V e 50A–120/240V.

Clique na imagem ou abra em nova aba para ampliar

Atenção: O neutro de carga de circuito derivado 1-Polo 2-fios e 2-polos 3-fios deve ser conectado ao terminal de neutro de carga do disjuntor (Marcado com "N"), não à barra de neutro no quadro principal.

Finalmente, use o App My Leviton e o Guia de Início Rápido para adicionar e habilitar as funções inteligentes do disjuntor GFCI.

Fiação de Disjuntores GFCI Inteligentes em Quadro Convencional

Na ausência de um quadro inteligente, um disjuntor GFCI inteligente ainda pode ser instalado em um quadro de carga convencional. Por exemplo, a Eaton oferece um disjuntor plug-on Wi-Fi com proteção GFCI integrada (SBR260WGF — Disjuntor Inteligente BR AbleEdge). Este disjuntor permite funcionalidade inteligente sem exigir atualização do quadro.

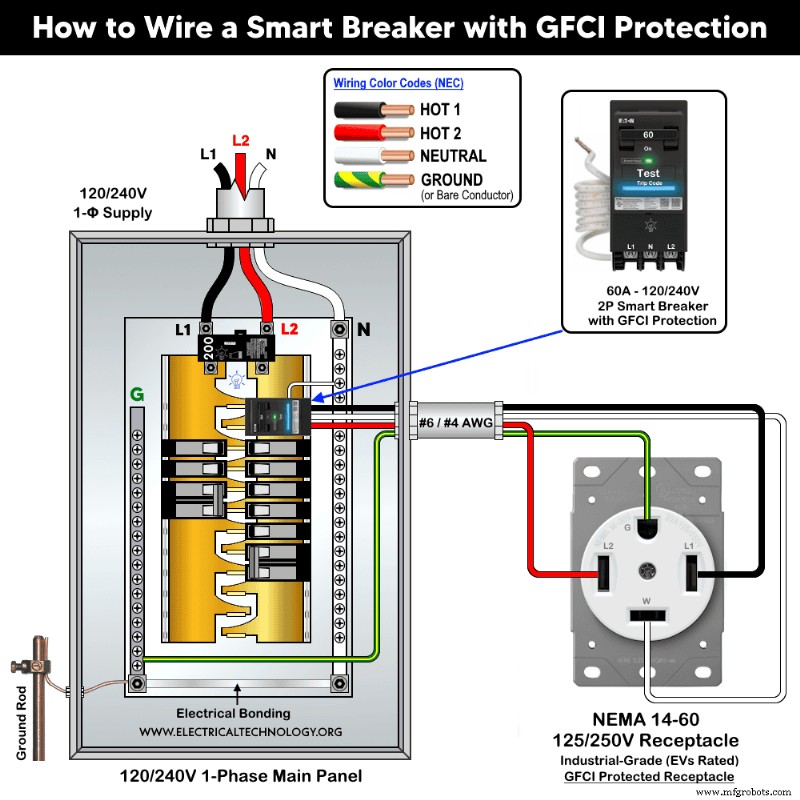

O diagrama de fiação mostra um disjuntor inteligente bipolar com proteção GFCI instalado para proteger uma tomada 60A, 125/250V (NEMA 14-60) em um quadro de carga padrão 120/240V.

Clique na imagem ou abra em nova aba para ampliar

Método de Fiação

O método de fiação é semelhante ao de um disjuntor GFCI bipolar padrão:

1. Monte o disjuntor nas barras principais do quadro.
2. Conecte o pigtail branco integrado do disjuntor à barra de neutro no quadro principal.
3. Conecte os condutores de carga do disjuntor à tomada usando condutores #6 AWG ou #4 AWG (conforme exigido por ampacidade e conformidade com código), da seguinte forma:

• Fase 1 — Preto
• Fase 2 — Vermelho
• Neutro — Branco
• Terra de Equipamento — Cobre nu ou Verde

Esta configuração garante operação GFCI adequada enquanto habilita recursos de monitoramento e controle inteligente através da capacidade Wi-Fi integrada do disjuntor.

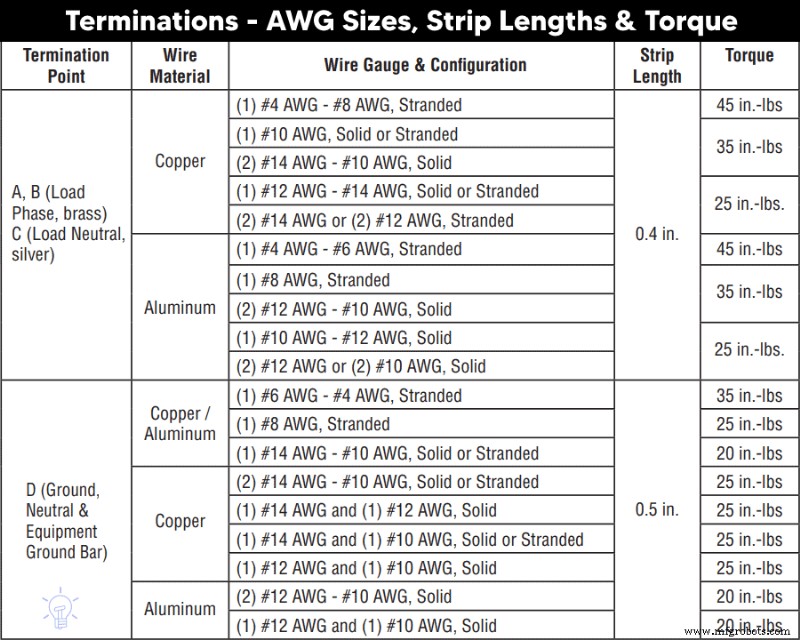

Valores de Terminação:

Os tamanhos de bitola de fio, comprimentos de desencapamento de isolamento e especificações de torque de terminal listados abaixo aplicam-se a dispositivos Leviton comuns instalados no quadro elétrico principal.

Solução de Problemas via Indicador LED de Status

A tabela a seguir mostra a solução de problemas e diagnóstico de disjuntores GFCI inteligentes da Leviton usando o indicador LED de status integrado.

Alavanca	LED GF	LED ON/OFF	Status do Dispositivo
Verde	APAGADO	APAGADO	LIGADO
Verde	APAGADO	ACESO — Contínuo	Desligamento Remoto
Vermelho	APAGADO	APAGADO	Curto-circuito / Sobrecarga
Vermelho	ACESO — Contínuo	APAGADO	Falha à Terra
Vermelho	ACESO — Piscando	APAGADO	Atraso 0,1 Seg. — Substituir Disjuntor
Vermelho	ACESO — Piscando	APAGADO	Atraso 3 Seg. — Neutro Mal Conectado
Branco	APAGADO	APAGADO	Desligamento Manual

Precauções:

• Sempre desconecte a alimentação desligando o disjuntor geral antes de realizar qualquer trabalho elétrico.
• Nunca instale disjuntores AFCI, GFCI, AFCI/GFCI ou GFPE em circuitos com neutros compartilhados; ocorrerão desarmes falsos ou indesejados.
• Não use disjuntores AFCI/GFCI de circuito derivado para equipamentos de suporte à vida em hospitais e unidades de saúde porque o desarme incômodo do dispositivo cortará a energia do equipamento.
• GFCI e AFCI devem ser instalados usando condutores de cobre / revestidos de cobre apenas.
• Se tiver dúvidas sobre qualquer etapa, consulte um eletricista licenciado para garantir que a instalação esteja em conformidade com os códigos e regulamentos elétricos locais aplicáveis.
• Tenha extrema cautela ao trabalhar com eletricidade. Manuseio inadequado pode resultar em ferimentos graves, danos à propriedade ou morte.
• Se tiver dúvidas sobre qualquer etapa, consulte um eletricista licenciado para garantir que a instalação esteja em conformidade com os códigos e regulamentos elétricos locais aplicáveis.
• O autor não assume responsabilidade por qualquer perda, ferimento ou dano resultante do uso ou má interpretação desta informação, ou da instalação inadequada de qualquer circuito.
