Projeto e fabricação de PCB simples:etapas especializadas para engenheiros

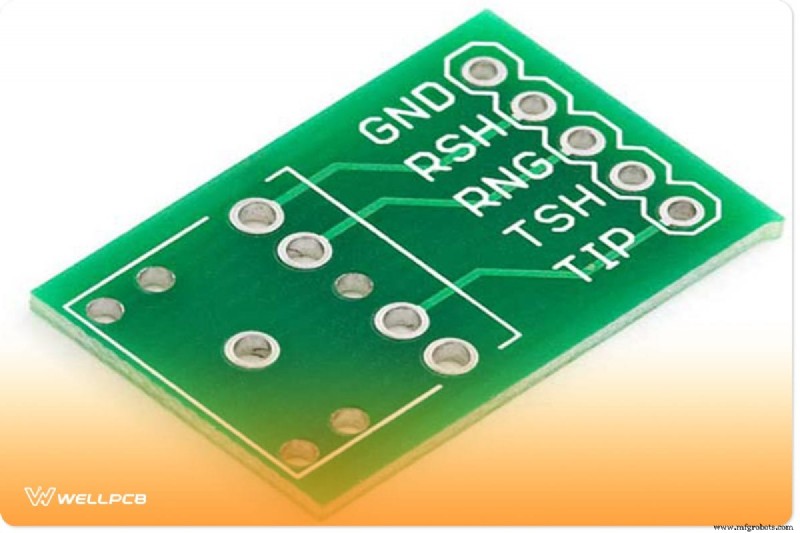

Como o nome indica, um PCB simples é a tela em branco que os engenheiros adaptam para hospedar seus componentes específicos. Criar uma placa que atenda às metas de desempenho e confiabilidade requer um design meticuloso, fabricação precisa e inspeção rigorosa.

Na eletrônica moderna – desde calculadoras inteligentes até relógios digitais sofisticados – as placas de circuito impresso são a espinha dorsal crítica que encaminha a corrente através dos caminhos de cobre em um substrato. Seu papel é guiar os elétrons exatamente onde são necessários.

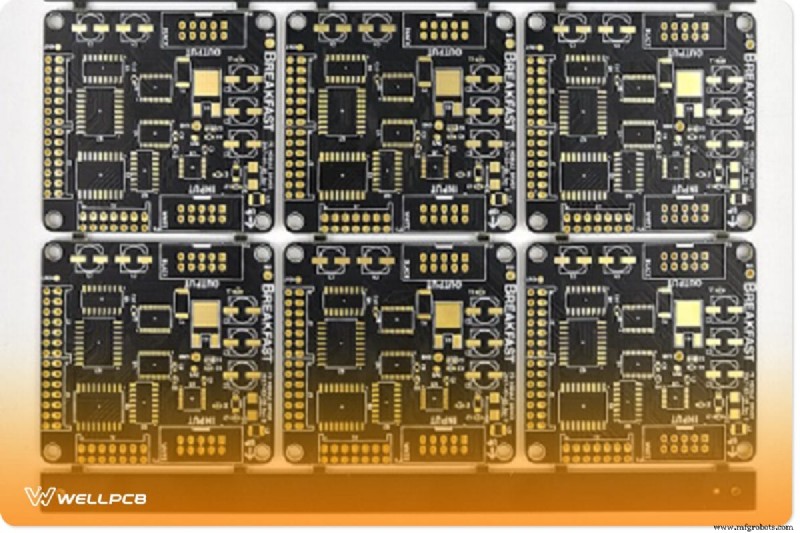

Projetando uma PCB simples

Antes de começar a desenhar, consulte o fabricante da PCB. A colaboração antecipada pode evitar erros dispendiosos e garantir que seu projeto esteja alinhado com os recursos de produção.

Etapa 1:projetar e exportar

Sua placa deve aderir aos padrões do setor, como IPC‑2221. Use ferramentas EDA confiáveis ​​– KiCad, OrCAD, Altium Designer ou Eagle – para criar um layout rigoroso. Especifique a versão do software do fabricante para evitar discrepâncias relacionadas à versão.

Assim que o projeto for aprovado, exporte os arquivos Gerber (o formato padrão da indústria). Gerbers codifica todas as informações essenciais:camadas de cobre, dados de perfuração, máscaras de solda, serigrafia e muito mais. Os arquivos passam por uma verificação de soma de verificação para detectar erros antes da fabricação.

Os parâmetros críticos a serem definidos incluem largura do traço, espaçamento, tamanho, folga da borda e tolerâncias de perfuração – todos os quais influenciam a integridade do sinal e a capacidade de fabricação.

Etapa 2:criação da fotomáscara

O fabricante converte seus Gerbers em fotomáscaras usando plotters de alta resolução. Essas máscaras são imagens negativas que definem onde o cobre é depositado ou gravado.

Cada camada – normalmente duas para uma PCB padrão – requer sua própria máscara. Alinhar as camadas com precisão é fundamental; o desalinhamento pode levar a circuitos abertos ou traços em curto.

Inspeção e testes

A inspeção visual é adequada para placas de duas camadas, mas as placas multicamadas exigem testes elétricos para garantir a integridade dos traços.

Os métodos de teste comuns incluem:

• Teste de sonda voadora – uma sonda portátil que entra em contato com pontos de teste sem acessórios.
• Teste de leito de pregos (grade universal) – usa um acessório que segura a placa e sonda todos os pontos de teste simultaneamente.

Os testes normalmente medem:

• Resistência – verifica a continuidade e verifica se há traços abertos; traços mais longos exibem resistência proporcionalmente maior.
• Capacitância – detecta acoplamentos não intencionais ou curtos-circuitos entre traços adjacentes.

Para aplicações críticas, diagnósticos adicionais, como teste em circuito (ICT) ou equipamento de teste automático (ATE), podem ser empregados para detectar defeitos sutis.
