Ultiboard:um guia abrangente para iniciantes

O projeto de circuitos eletrônicos evoluiu para uma disciplina altamente precisa, onde a precisão e a velocidade são fundamentais. Um layout de PCB bem elaborado é a base para um produto final confiável, e qualquer atalho pode comprometer o desempenho ou aumentar os custos. This guide walks you through every step of working with Ultiboard – from downloading and installing the software to creating a circuit, navigating its interface, and exporting a manufacturing‑ready file.

O que é Ultiboard?

Ultiboard, originalmente conhecido como ULTIboard, foi desenvolvido pela Ultimate Technology na Holanda. Historicamente com preço entre US$ 800 e US$ 2.500, a ferramenta era acessível apenas a um seleto grupo de profissionais, com uma versão limitada para estudantes disponível no mercado. Com o tempo, ele evoluiu para um conjunto poderoso que agora inclui recursos de captura esquemática, simulação e layout de PCB, frequentemente usados ​​em conjunto com o Multisim da National Instruments para um fluxo de trabalho de projeto contínuo.

Funções principais

• Layout de PCB intuitivo e ferramentas de roteamento que agilizam o trabalho de design.
• Visualização avançada de planilha, assistentes de design e caixa de ferramentas para posicionamento eficiente de componentes.
• Integração perfeita com Multisim™ para transferência direta de esquemas para layouts de placas.
• Opções de exportação em formatos padrão do setor, como Gerber e DXF, para fabricação.

O Ultiboard é amplamente adotado por engenheiros, fabricantes, educadores e estudantes por sua flexibilidade, velocidade e conjunto abrangente de recursos.

Baixando e instalando o Ultiboard

Antes da instalação, verifique se o seu sistema atende aos requisitos mínimos para Ultiboard 9:download de 150 MB, Windows 2000/XP, processador Pentium III, 128 MB de RAM, CD-ROM e resolução de tela de 800×600. Hardware mais antigo pode apresentar dificuldades, portanto, considere atualizar se encontrar problemas de desempenho.

O site oficial da National Instruments hospeda versões profissionais e acadêmicas. A instalação é simples:basta seguir as instruções na tela. Depois de instalado, passe algum tempo explorando a interface para se familiarizar antes de iniciar um novo projeto.

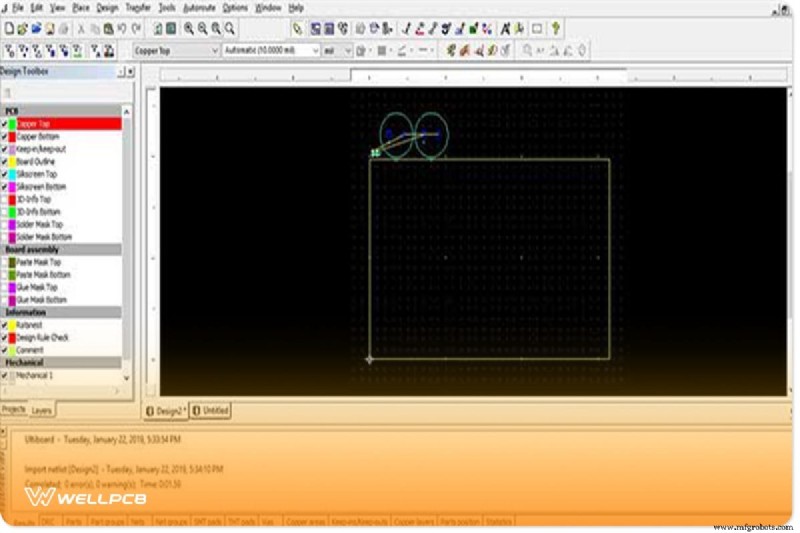

Visão geral da interface do usuário

O layout do Ultiboard foi projetado para criação rápida e controle preciso. A barra de ferramentas principal contém ícones familiares – passe o mouse sobre qualquer ícone para obter uma dica que explica sua função. O espaço de trabalho de projeto é complementado por uma visualização de planilha, uma caixa de ferramentas de projeto e um visualizador 3D para inspeção detalhada.

Ícones principais da barra de ferramentas

• Selecionar – Escolha os elementos no quadro.
• Caixa de ferramentas de design – Alterne a visibilidade da caixa de ferramentas.
• Visualização de planilha – Mostrar ou ocultar a guia da planilha.
• Gerenciador de banco de dados – Acesse o banco de dados de componentes.
• Assistente de tabuleiro – Inicie o assistente de esboço do quadro.
• Assistente de peças – Adicione componentes através do assistente.
• Local do banco de dados – Browse and place components.
• Linha / Siga-me / Polígono / Plano motorizado – Desenhe traços e planos.
• Verificação da RDC e Netlist – Execute verificações de regras de design.
• Texto – Adicione rótulos ou notas.
• Visualizar em 3D – Abra a visualização 3D.
• Capturar tela – Faça uma captura de tela de uma parte da tela.
• Ajuda – Acesse o sistema de ajuda do Ultiboard.

Editar funções da barra de ferramentas

• Edição de peça no local – Modifique componentes diretamente na placa.
• Trocar camada – Mova elementos para a camada espelhada.
• Girar 90° CW/CCW – Girar os itens selecionados.

Personalização de preferências

1. Navegue até 07 para acessar guias como Geral, Caminhos, Cores, Design de PCB, Dimensões e Opções 3D.
2. Ajuste as configurações de acordo com seu fluxo de trabalho.
3. Clique em 17 para aplicar alterações.

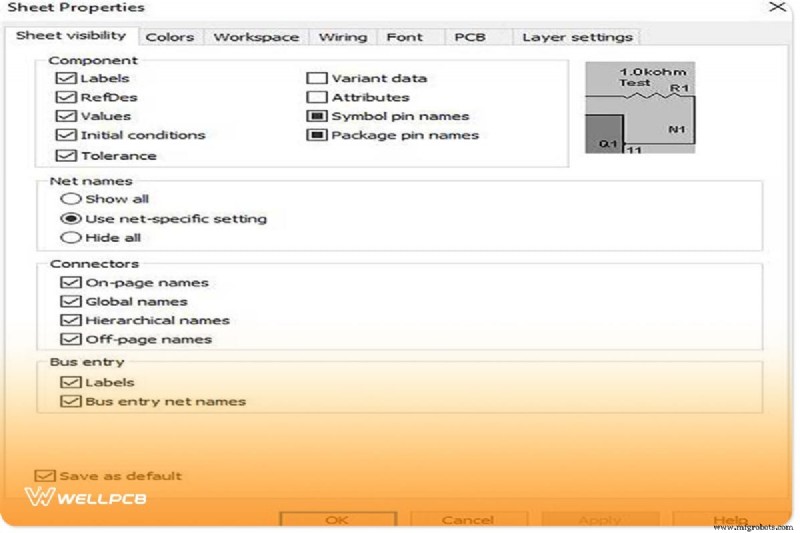

Definir propriedades da PCB

Clique com o botão direito em um quadro vazio para abrir as Propriedades da planilha caixa de diálogo, onde você pode definir empilhamentos de camadas, dimensões do cartão e regras de projeto.

Caixa de ferramentas de design e visualização de planilha

The Design Toolbox provides quick access to frequently used tools, while the Spreadsheet View displays attributes, footprints, and reference designators for each component.

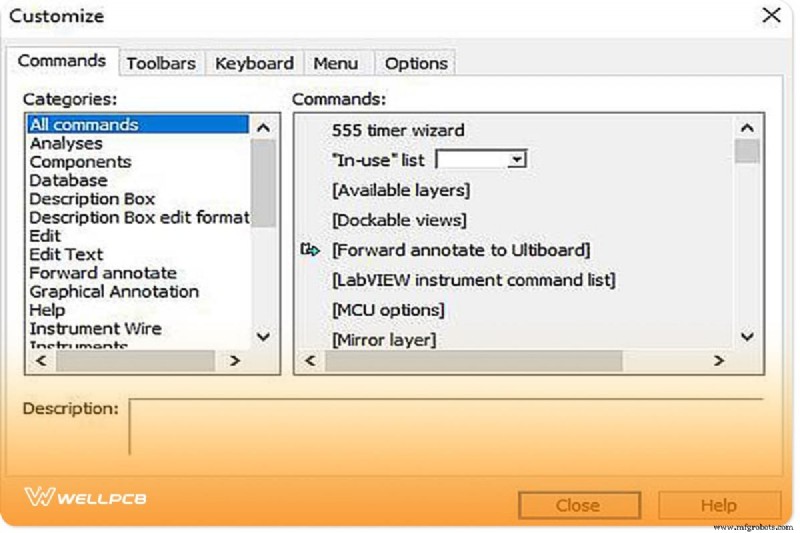

Personalizando a interface

Utilize 24 para reorganizar barras de ferramentas, adicionar ou remover ícones e personalizar o espaço de trabalho de acordo com suas preferências.

Primeiros passos com um design simples

Suite Electronics Workbench

Ultiboard faz parte do conjunto Electronics Workbench, que inclui:

• Multisim – Simulação analógica/digital integrada.
• Multicap – Captura esquemática com simulação.
• MultiVHDL – Co‑simulação e design HDL.
• Ultirorota – Posicionamento e roteamento automatizado de componentes.

Abrindo o Projeto Tutorial

1. Inicie o Ultiboard e escolha 38 .
2. Navegue até o diretório de instalação e abra 47 .
3. Selecione o design desejado na Caixa de ferramentas de design ou Projetos guia.

Criando um esboço do quadro

Defina o perímetro da placa usando um dos seguintes métodos:

• Ferramentas de desenho – Use a tecla asterisco (*) para inserir as coordenadas manualmente.
• Importe um arquivo DXF.
• Use o Assistente do Quadro para criação guiada de esboços.

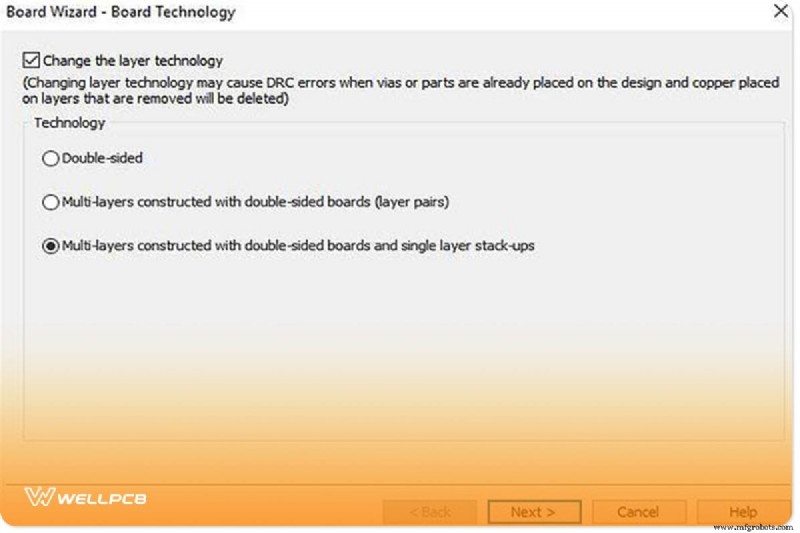

1. Na barra de ferramentas, clique duas vezes no Assistente de borda ícone.
2. Exclua qualquer borda existente para começar do zero.
3. Escolha um empilhamento multicamadas ou de camada única e clique em Avançar .

1. In the Lamination Settings caixa de diálogo, ajuste conforme necessário.

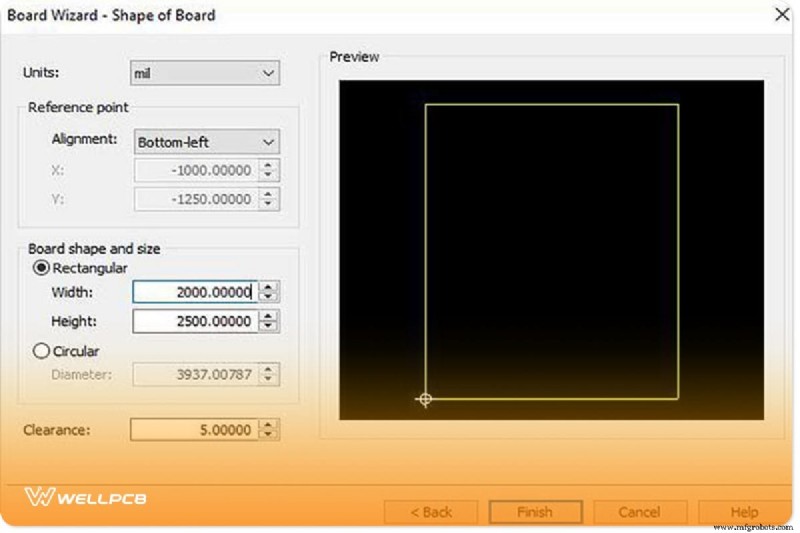

2. Defina o formato do tabuleiro:defina o ponto de referência como Inferior Esquerdo , escolha Retangular e especifique as dimensões (por exemplo, largura =2.500 mm, altura =2.000 mm, folga =5 mm). Clique em Concluir .

Editando o contorno da borda

• Para mover o contorno, clique duas vezes em Contorno do quadro na guia Camadas e arraste.
• Para ajustar o ponto de referência, use as Opções e edite a caixa exibida.

Colocação de componentes

Os componentes podem ser adicionados arrastando-os do banco de dados, usando a visualização de planilha, importando uma netlist ou empregando o recurso de posicionamento automático.

Traços de rota

Ultiboard oferece várias opções de roteamento:

• Rastreamento manual – Use 55 ou 67 ferramentas para desenhar.
• Rastreamento Siga-me – Selecione dois pinos; a ferramenta desenha o caminho automaticamente.
• Máquina de conexão – Clique em 79 e clique nos pontos inicial e final. Ultiboard propõe rotas; selecione um e confirme.

Preparação para fabricação

Limpeza

• Remover extremidades de rastreamento abertas:86 .
• Excluir vias não utilizadas:96 .

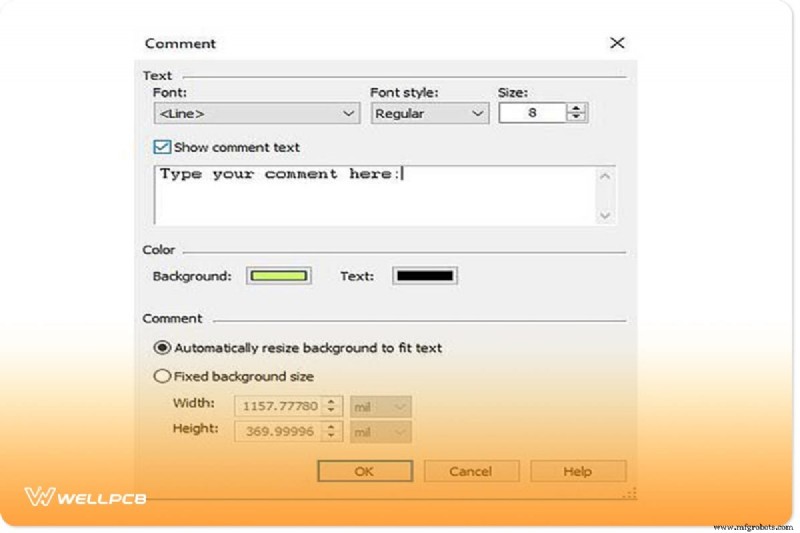

Adicionar comentários

Os comentários auxiliam na colaboração e fornecem notas de fabricação:

1. Ative a camada de comentários via 104 .
2. Set text properties (font, size, background) and type your note.
3. Clique em OK e clique duas vezes no local desejado do quadro para colocar o comentário.
4. Para editar ou excluir, retorne à caixa de diálogo de comentários ou pressione 111 .

Exportação para manufatura

Exporte o design pressionando 126 ou selecionando 130 . A caixa de diálogo permite que você escolha Gerber, DXF ou outros formatos exigidos pelo fabricante.

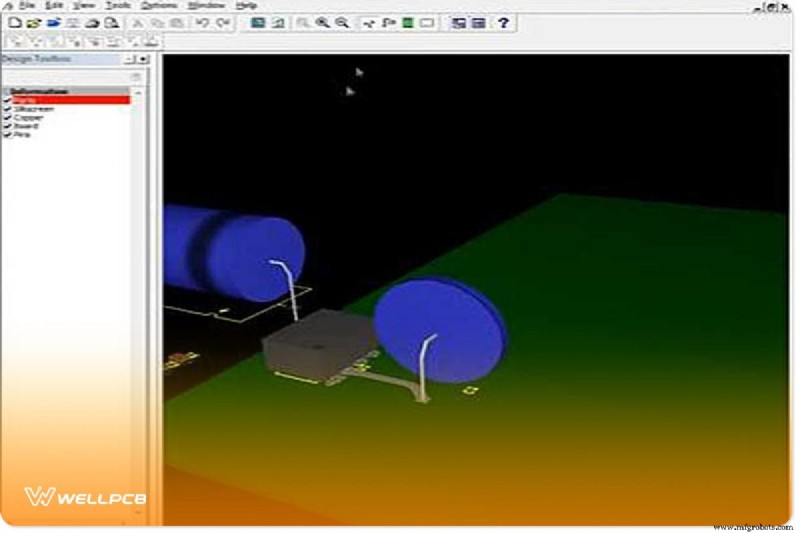

Visualização em 3D

Acesse o visualizador 3D via 143 . Manipule a visualização com os controles do mouse:

• Desloque-se clicando e arrastando.
• Gire mantendo o cursor pressionado.
• Zoom com roda de rolagem ou 156 .

Vantagens e considerações

Benefícios

• Interface intuitiva e fácil de usar.
• Integração robusta com planilhas e verificações de regras de design.
• Exportação rápida de acordo com os padrões da indústria (Gerber, DXF).
• Transferência perfeita de esquemas Multisim.
• As ferramentas de anotação ajudam a rastrear alterações no projeto.

Limitações

• Curva de aprendizado acentuada para iniciantes.
• É necessária licença comercial; os custos podem chegar a US$ 2.500 para o pacote completo.

Quando usar o Ultiboard

O Ultiboard se destaca em projetos que exigem layout rápido, posicionamento automatizado de componentes e roteamento eficiente. Sua integração com o Multisim e os recursos de posicionamento automatizado de peças reduzem tarefas repetitivas, tornando-o uma forte escolha para ambientes acadêmicos e profissionais.

Conclusão

Dominar o Ultiboard transforma um conceito em um PCB tangível pronto para produção. Seja você um estudante, um hobby ou um engenheiro profissional, este guia fornece as etapas essenciais para projetar, validar e exportar uma placa que atenda aos padrões do setor.

Para suporte adicional, considere fazer parceria com um serviço confiável de fabricação de PCB. Nossas soluções prontas para uso oferecem fabricação de alta qualidade e baixo custo, com retorno rápido. Contate-nos 24 horas por dia, 7 dias por semana para obter assistência.
