Domínio do estêncil PCB:o guia completo para impressão precisa de pasta de solda

A fase de impressão é a etapa mais crítica na montagem do PCB. Mesmo um pequeno erro pode comprometer toda a placa, portanto, é essencial um controle meticuloso sobre a colocação da junta de solda. Um estêncil PCB elimina esse risco, permitindo a aplicação de pasta de solda em uma única passagem precisa, economizando tempo e garantindo qualidade consistente.

O que é um estêncil PCB?

Um estêncil é uma folha fina, geralmente de metal ou poliimida, perfurada com um padrão que corresponde ao layout das placas de PCB. Quando você pressiona o estêncil na placa e aplica a pasta de solda, a pasta é depositada somente através das aberturas, deixando uma camada limpa e uniforme em cada almofada. O resultado é uma ligação mecânica confiável e uma conexão elétrica sólida.

A maioria dos fabricantes de placas de PCB também fornece estênceis personalizados. Você pode encomendar uma placa junto com seu estêncil correspondente, garantindo um alinhamento perfeito desde o início.

Os estênceis vêm em duas formas principais:emoldurados e sem moldura. Estênceis emoldurados (colados) são ideais para produção de alto volume porque fornecem paredes de abertura suaves e tolerâncias restritas. Os estênceis sem moldura, que utilizam sistema de tensionamento, são mais econômicos e fáceis de armazenar, tornando-os adequados para pequenas tiragens e protótipos.

Design de estêncil de PCB

Projetar um estêncil requer consideração cuidadosa de vários fatores para garantir a liberação ideal da pasta e a qualidade da junta.

Espessura do estêncil

A espessura afeta diretamente o volume de pasta que preenche cada abertura. Um estêncil muito fino pode fazer com que a pasta grude nas paredes da abertura, enquanto um estêncil muito grosso pode preencher insuficientemente a almofada.

Proporção de aspecto (W/T)

A proporção de aspecto é a largura da abertura dividida pela espessura do estêncil. As diretrizes da indústria recomendam uma proporção de pelo menos 1,5 para garantir fluxo e retenção suficientes da pasta. Por exemplo, uma abertura de 0,12 mm deve ser combinada com um estêncil de 0,08 mm de espessura (0,12/0,08=1,5).

Proporção de área

Esta é a relação entre a área da abertura e a área da parede da abertura. A proporção de área mínima aceitável é 0,66; exceder esse valor ajuda a reduzir a rugosidade da borda e a melhorar a uniformidade da pasta.

Considerações sobre o argumento de venda de QFP e BGA

• QFP com passo ≤0,5 mm:use espessura de 0,12–0,13 mm.
• QFP com passo>0,5 mm:use espessura de 0,15–0,20 mm.
• Passo da bola BGA ≥1,0 mm:use 0,15 mm de espessura.
• Passo da bola BGA 0,5–1,0 mm:use 0,13 mm de espessura.

Especificações da montagem SMT

Para processos de ataque químico, recomenda-se uma proporção de 1:1,5; para estênceis cortados a laser, procure 1:1,12.

Design de abertura

A forma e o tamanho das aberturas influenciam as taxas de defeitos, como pontes ou cordões de solda. Uma abertura bem projetada também ajuda a manter a vedação da gaxeta entre o estêncil e a placa, reduzindo a contaminação.

Alinhamento

O alinhamento de precisão é crítico. Instale marcas de referência no PCB e no estêncil; esses pontos de referência permitem sistemas de alinhamento automático e configuração manual com alta repetibilidade.

Material do estêncil

Os estênceis de metal (aço inoxidável) proporcionam a melhor qualidade de borda e estabilidade dimensional para tiragens de alto volume. Os estênceis de poliimida são econômicos e adequados para pequenas tiragens; a poliimida cortada a laser ainda pode alcançar excelente fidelidade de abertura.

Qualidade da pasta de solda

A composição do fluxo e a escolha da liga afetam a resistência da junta. Use uma pasta que corresponda ao perfil de chumbo do componente e à geometria do suporte da placa para evitar transbordamento ou excesso.

Revestimento de estêncil

Revestimentos especiais podem reduzir a solda residual nas paredes da abertura, minimizar o esforço de limpeza pós-impressão e melhorar a liberação da pasta. Considere revestimentos projetados para produção em alta velocidade ao processar lotes grandes.

Designs de estêncil especializados

Placas com almofadas preenchidas com cobre ou vias de passagem exigem uma abertura de “efeito janela” que limita o volume da pasta e evita a elevação do cobre. Os estênceis multicamadas com espessuras crescentes ou decrescentes acomodam componentes de tamanhos e alturas variados na mesma placa.

Métodos de fabricação de estêncil PCB

A criação de aberturas precisas em escala exige processos automatizados. Os três métodos mais comuns são ataque químico, corte a laser e eletroformação.

O corte a laser é o padrão da indústria para estênceis de alta resolução, oferecendo paredes lisas e zero poeira. Não é adequado para passos ultra-apertados, mas funciona bem para passos até 0,25 mm.

Fluxo de trabalho de corte a laser

Ferramentas principais:cortador a laser, folhas Mylar, software CAD (EagleCAD ou ExpressPCB), ViewMate ou AutoCAD para manuseio de Gerber, impressora PDF e visualizador DXF.

Etapa 1:Preparar a pilha Mylar

Coloque duas folhas de Mylar juntas. Aqueça a pilha até que a folha superior derreta parcialmente, permitindo que a folha inferior absorva o produto fundido. Remova a folha superior de forma limpa, deixando uma espessura uniforme.

Etapa 2:exportar arquivos de design

No EagleCAD, exporte as camadas de creme superior e inferior como Gerbers. Do ExpressPCB, exporte um desenho mecânico DXF.

Etapa 3:Compensar a contração por fusão

No ViewMate, importe os Gerbers e use a operação “Swell” para reduzir as dimensões da almofada de acordo com o fator de expansão térmica do laser. Salve o arquivo ajustado como PDF.

Etapa 4:dimensionar DXF no AutoCAD (se necessário)

Abra o DXF no AutoCAD, selecione todos os objetos e aplique um fator de escala que corresponda às configurações do laser. Exporte o desenho em escala para PDF.

Etapa 5:corte a laser

Defina os parâmetros do laser (potência, velocidade, frequência) para cortar a pilha Mylar. A folha superior derreterá ligeiramente; a folha inferior absorverá o derretimento, garantindo bordas limpas. Após o corte, separe as folhas e verifique a qualidade da abertura sob ampliação.

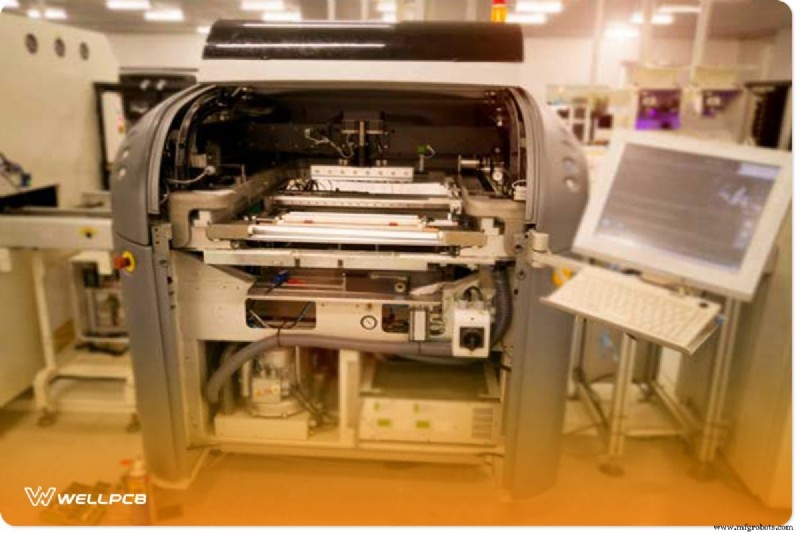

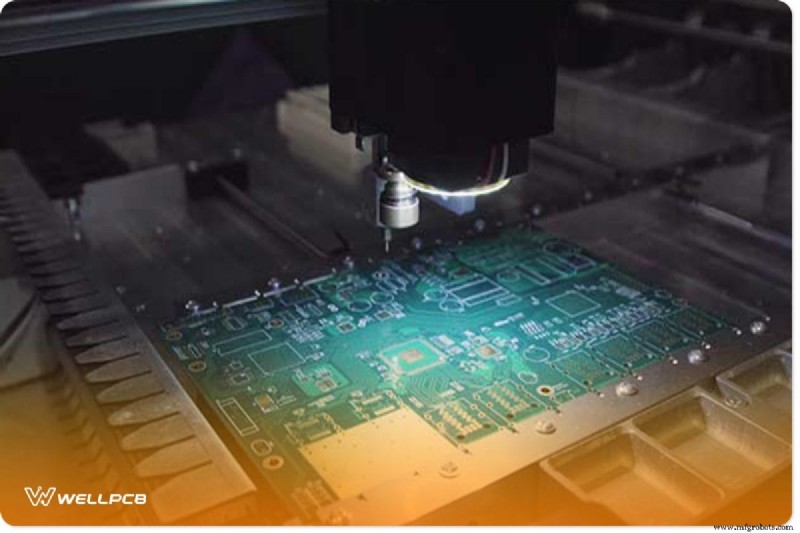

Impressoras de estêncil PCB

As impressoras de estêncil de alta precisão combinam repetibilidade com alinhamento automatizado. Eles vêm em variantes automáticas, semiautomáticas e manuais, adequadas para tudo, desde a execução de protótipos até a produção completa.

Os principais recursos incluem pressão ajustável do rodo, comprimento do curso e controles de velocidade de impressão. Os sistemas de câmera integrados alinham o estêncil às marcas de referência, enquanto os ciclos de vácuo ou de secagem úmida limpam a pasta residual da parte inferior.

Conclusão

Ao dominar o design do estêncil, a seleção de materiais e as técnicas de fabricação, você pode eliminar os erros de impressão mais comuns e obter sempre juntas de solda de alta qualidade. Se você encontrar desafios durante a produção de PCB, nossa equipe de engenheiros experientes e equipamentos de última geração estão prontos para apoiá-lo.
