Guia especializado para design, componentes e compra de PCB de controlador PS4

Neste guia abrangente, detalhamos a placa de circuito impresso (PCB) do DualShock4 – desde suas primeiras iterações até as revisões mais recentes, detalhando os principais componentes, estratégias de fiação e como fornecer ou fabricar substituições.

Compreendendo a arquitetura da PCB DualShock4

O DualShock4, lançado em 2013 como modelo Sony CUH‑ZCT1, é um controlador sem fio que se conecta aos consoles PlayStation3 e 4 por meio de um cabo micro‑USB. Ele possui um conector para fone de ouvido, alto-falante estéreo mono e um touchpad de 2 pontos – tudo roteado através do PCB.

Embora o console em si use PCBs padrão, o controlador depende de uma placa proprietária e flexível, semelhante a uma fita, que combina um substrato leve, semelhante a fibra de vidro, com uma máscara protetora de solda e camadas condutoras de cobre. Esta estrutura permite que o controlador seja compacto, mas robusto o suficiente para sessões de jogo intensas.

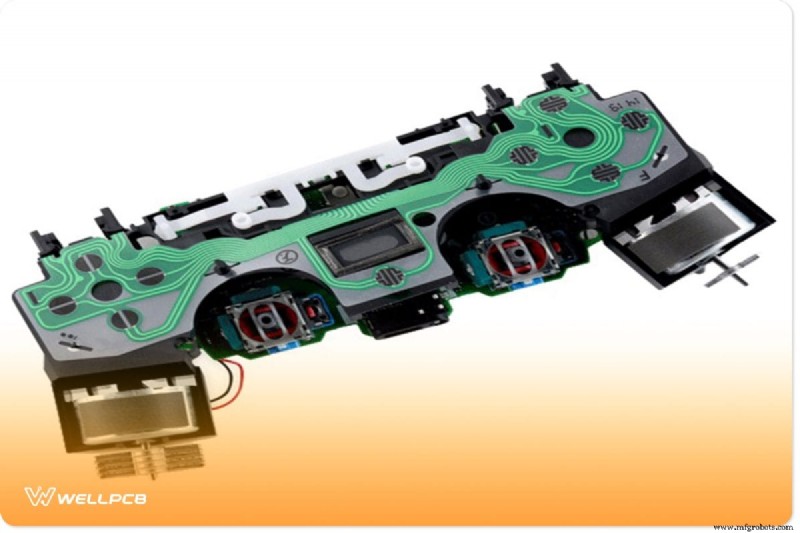

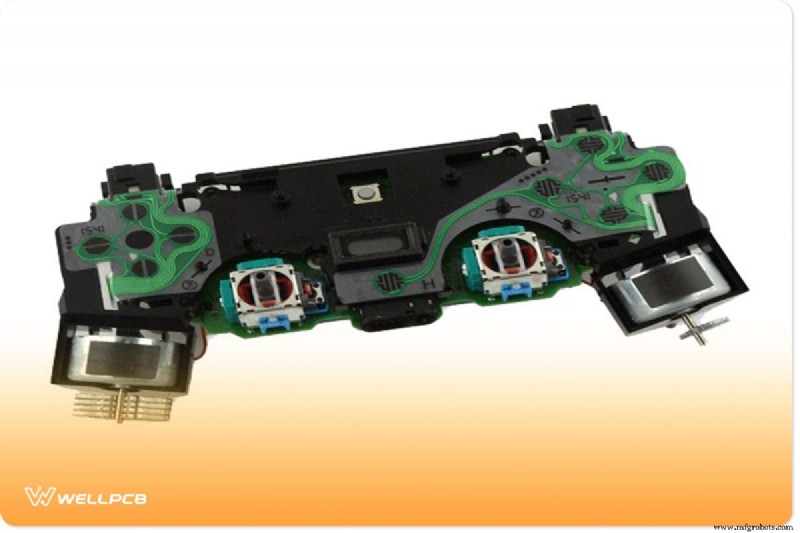

Construção de PCB principal

O PCB é construído em dois painéis empilhados:a placa principal abriga o processador, potenciômetros analógicos, porta USB, conector de bateria e dissipador de calor; a placa filha contém a matriz de botões, gatilhos e touchpad. Placas de borracha condutoras abaixo de cada botão completam o circuito quando pressionado, permitindo uma transmissão de entrada confiável.

Duas PCBs são posicionadas para manter o posicionamento ergonômico dos botões e garantir a integridade consistente do sinal em toda a superfície do controlador. O design também incorpora um LED verde para operação normal e um LED vermelho que acende quando o nível da bateria cai abaixo de 10%.

Evolução das variantes de PCB DualShock4

Ao longo dos anos, a Sony lançou sete variantes distintas de PCB, cada uma melhorando a anterior em termos de eficiência de fabricação e conjunto de recursos. Abaixo está uma referência rápida:

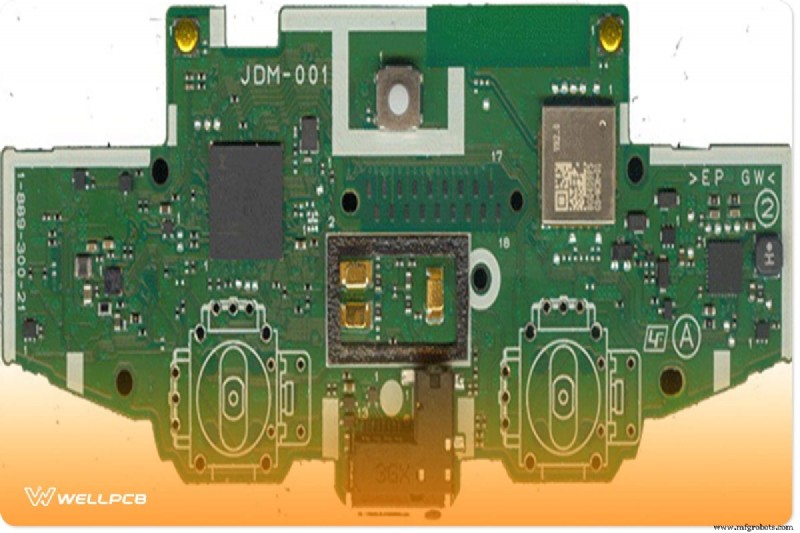

JDM‑001 (versão de lançamento)

Encontrada em verde ou azul, a placa JDM‑001 é a mais detalhada. Os interruptores de botão no direcional, cruz, círculo, quadrado e triângulo são diretamente aterrados. Os gatilhos Left-1 e Right-1 conectam-se a uma linha de 3,2 V; Left-2 e Right-2 requerem um sinal PWM.

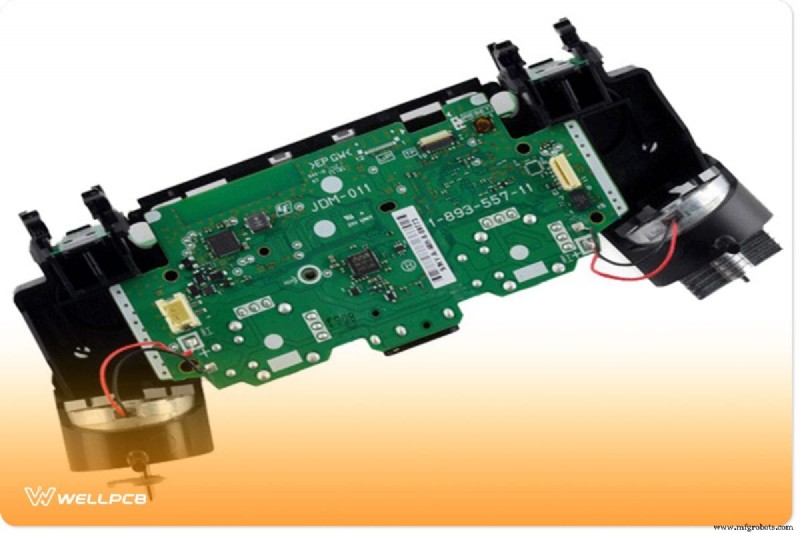

JDM‑011

Menor que o JDM‑001, esta variante reposiciona alguns componentes e redesenha a placa filha USB/LED com menos conexões, dificultando a substituição direta.

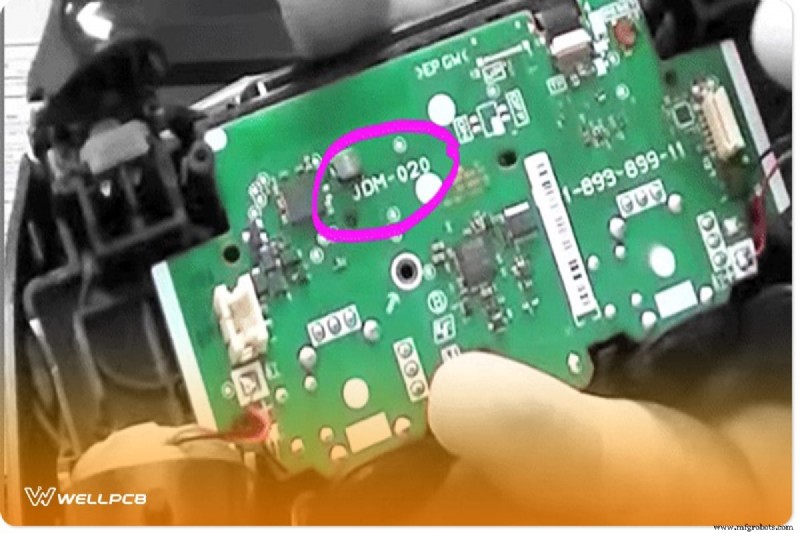

JDM‑020

Modelo de produção atual para o PS4 padrão. Ele substitui o núcleo Fujitsu por um processador Freescale ARM e introduz acesso de interconexão vertical cego (vias) para um roteamento de sinal mais limpo. As vias para os botões X e triângulo estão na parte inferior do tabuleiro; círculo e quadrado usam vias laterais superiores. A placa filha agora é montada nas laterais da placa principal, e não no centro.

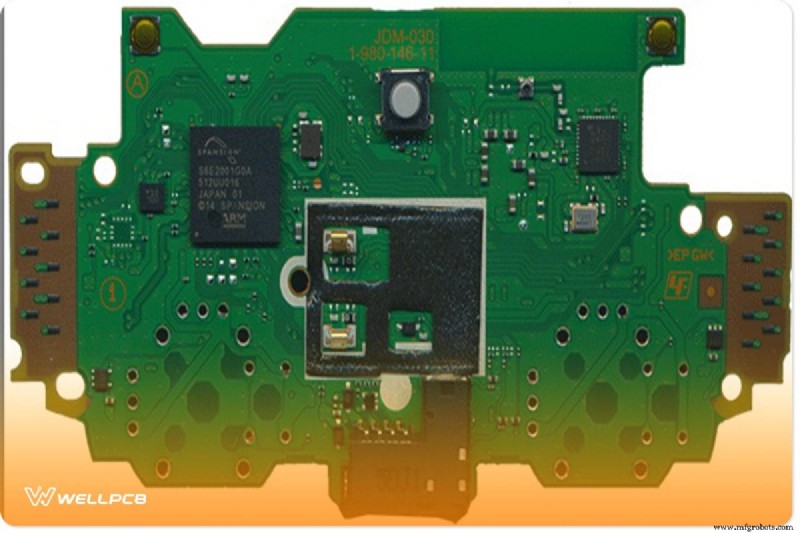

JDM‑030

Projetado para o PS4 fino, o JDM‑030 possui uma placa filha única que se conecta ao canto superior esquerdo da placa principal. A carcaça e a carcaça também foram refinadas para um perfil mais fino.

JDM‑040, JDM‑050, JDM‑055

Pequenas revisões que realocam as vias dos botões para o lado superior direito, permitindo que qualquer linha de aterramento seja usada para contatos dos botões.

Principais componentes e funções da PCB

Independentemente da revisão, a PCB do DualShock4 incorpora peças eletrônicas padrão – resistores, capacitores, transistores – combinadas com componentes especializados que traduzem a entrada do usuário em sinais que o console pode processar.

Os módulos típicos incluem:

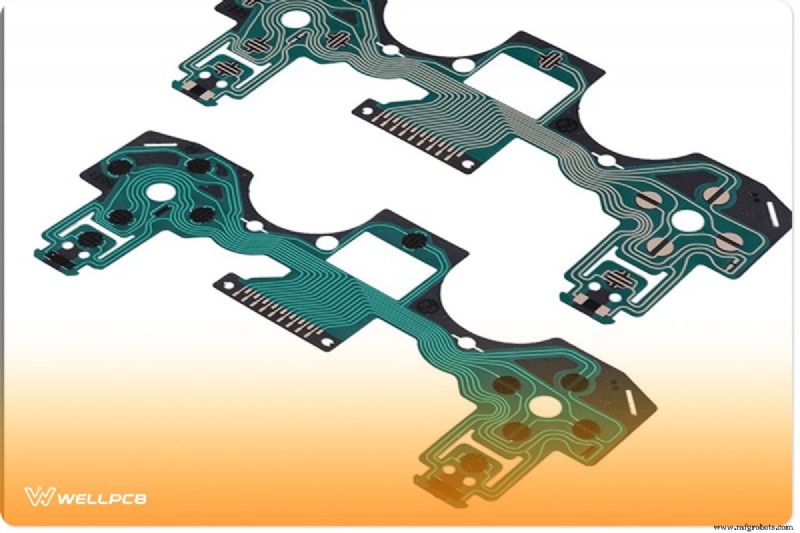

• Interruptores de botão, gatilho e direcional – Almofadas condutoras que fecham os circuitos ao pressionar.
• Módulos analógicos – Cada bastão compreende uma roda sensora, carcaça, molas, botão tátil e haste de plástico. Um stick se conecta à placa filha e o outro à placa principal.
• Suporte de bateria – Um suporte de plástico padrão conectado à PCB principal por meio de um plugue.
• Barra de luzes – Uma faixa de LED envolta em vidro conectada por meio de um cabo à PCB.
• Placa de montagem – Fornece suporte estrutural entre o PCB e o invólucro do controlador.
• Rumble Motors – Dois motores e suas caixas fornecem feedback tátil.
• Sistema de alto-falantes – Inclui um alto-falante e circuito de driver para saída de áudio.
• Touchpad – Posicionado no topo da placa filha para entrada de gestos.
• Porta USB e PCB – Fabricado sob medida para caber no controlador, mas usa componentes padrão USB para carregamento e transferência de dados.
• Ventilador de resfriamento – Ajuda a dissipar o calor durante o uso prolongado.
• Antena Bluetooth – Permite conectividade sem fio.
• Processador ARM – O “cérebro” do controlador, lidando com toda a lógica interna.

Escolhendo a PCB e as peças certas

Ao adquirir ou fabricar uma PCB DualShock4, considere os seguintes critérios:

• Padrões de alta tolerância – A placa deve suportar repetidos pressionamentos de botões e movimentos analógicos.
• Componentes de qualidade – Use peças de fornecedores confiáveis para garantir a longevidade.
• Suporte ao cliente confiável – Um fornecedor confiável pode resolver problemas e fornecer peças de reposição rapidamente.
• Entrega rápida – O envio pontual reduz o tempo de inatividade do projeto.

Como a Sony não vende componentes de PCB isoladamente, os fabricantes terceirizados são a principal fonte de peças autênticas.

Fabricação Automatizada de PCB para Controladores

As modernas linhas de montagem de PCB podem produzir placas compatíveis com DualShock4 com intervenção manual mínima. Ao alimentar matérias-primas em um roteador robótico e um sistema de gravação a laser, os fabricantes podem alcançar qualidade e escalabilidade consistentes.

Essa automação garante que cada placa atenda às especificações da Sony em termos de integridade de sinal, gerenciamento térmico e durabilidade mecânica.

Conclusão

Esteja você consertando um controlador com defeito ou construindo um DualShock4 personalizado, é essencial compreender a arquitetura do PCB, o layout dos componentes e a estratégia de fornecimento. Nossa experiência em design e fabricação de PCB pode ajudá-lo a selecionar as peças certas e agilizar a produção.

Contate-nos hoje para obter componentes PCB confiáveis e soluções de fabricação que mantêm sua experiência de jogo perfeita.
