Sprint‑Layout:ferramenta abrangente de design de PCB – recursos, versões e tutorial


Sprint‑Layout é um conjunto de design de PCB poderoso e fácil de usar que oferece suporte a placas simples, duplas e multicamadas. Projetado tanto para amadores quanto para profissionais, ele oferece uma interface intuitiva, um conjunto robusto de recursos e total compatibilidade com arquivos de fabricação padrão do setor.

Principais recursos

Aprimoramentos da versão 6.0

Requisitos do sistema


Windows XP/Vista/7/8/10 – 1 GB de RAM, 400 MB de disco livre, Intel Pentium4 ou mais recente.

Funções de exportação

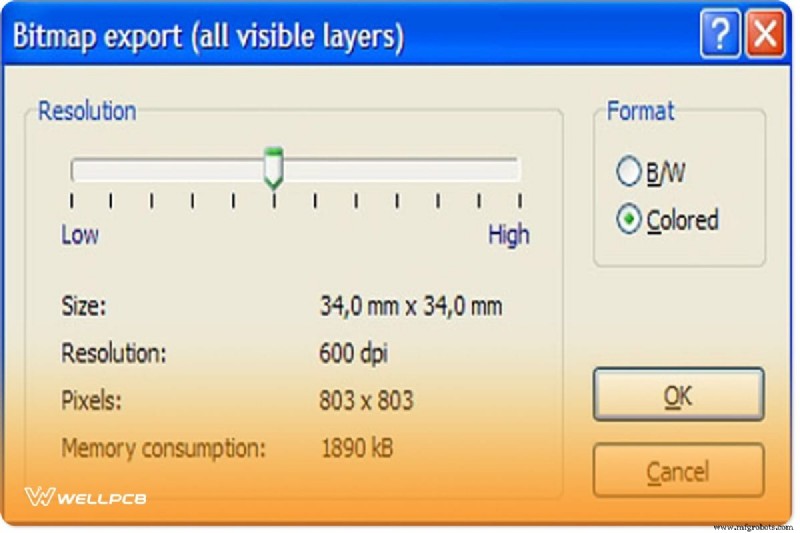

Exportação de bitmap (.bmp)


Cria um bitmap a partir de camadas visíveis, útil para documentação.
Sprint‑Layout:ferramenta abrangente de design de PCB – recursos, versões e tutorial

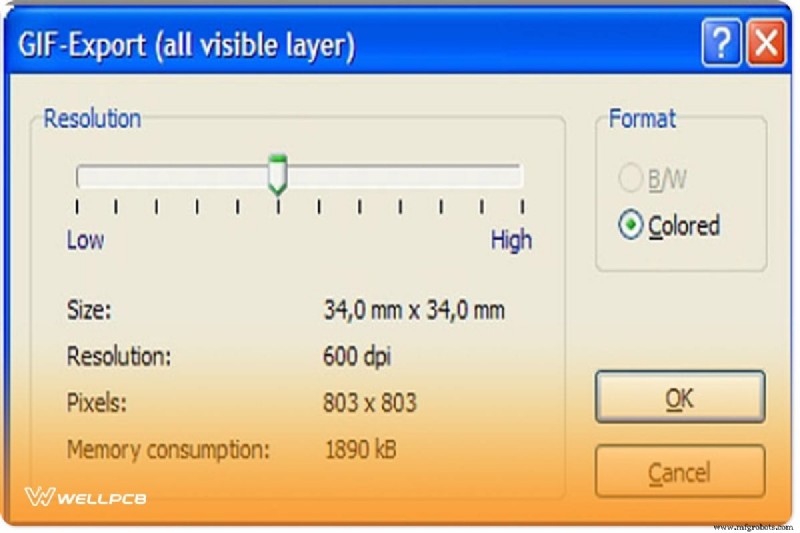

Exportação GIF (.gif)


Formato de imagem compactada para web ou documentação.
Sprint‑Layout:ferramenta abrangente de design de PCB – recursos, versões e tutorial

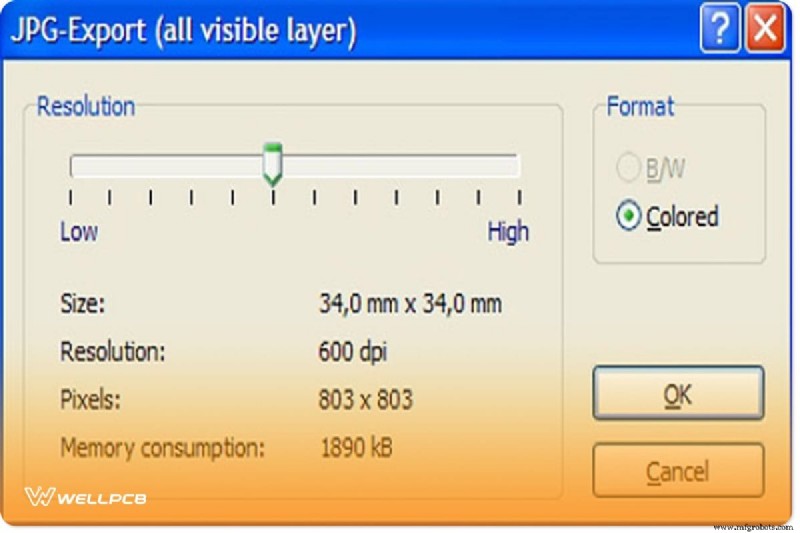

JPEG‑Exportar (.jpg)


Outra opção compactada para compartilhamento rápido.
Sprint‑Layout:ferramenta abrangente de design de PCB – recursos, versões e tutorial

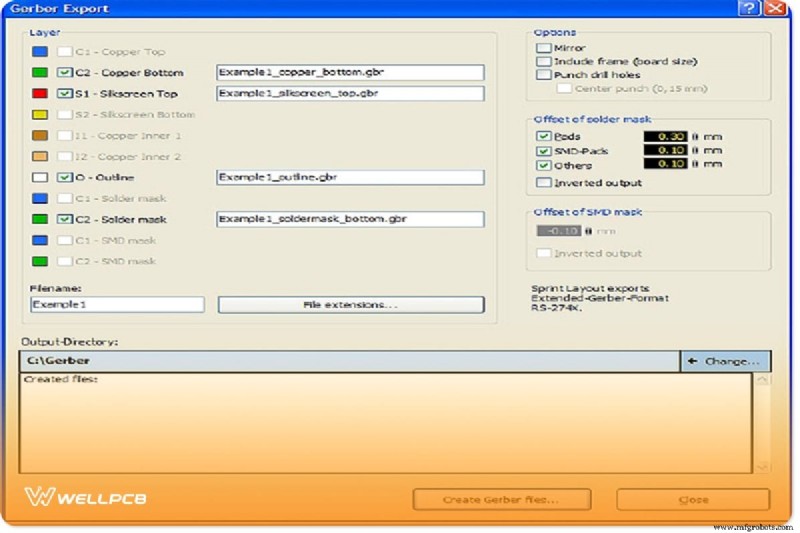

Gerber‑Export (RS‑274X)


Gera arquivos Gerber padrão para cada camada (cobre, máscara de solda, serigrafia). Essencial para fabricação profissional.
Sprint‑Layout:ferramenta abrangente de design de PCB – recursos, versões e tutorial

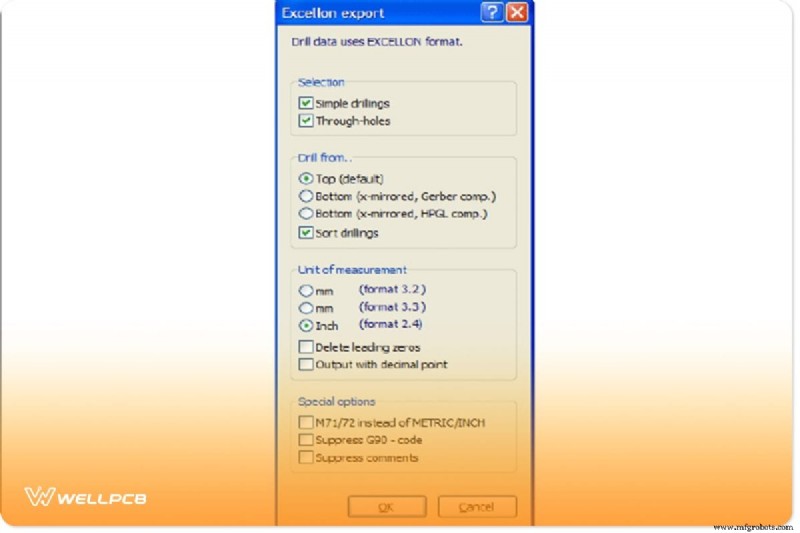

Excellon‑Exportação


Dados de furação com diâmetros e coordenadas para furação CNC.
Sprint‑Layout:ferramenta abrangente de design de PCB – recursos, versões e tutorial

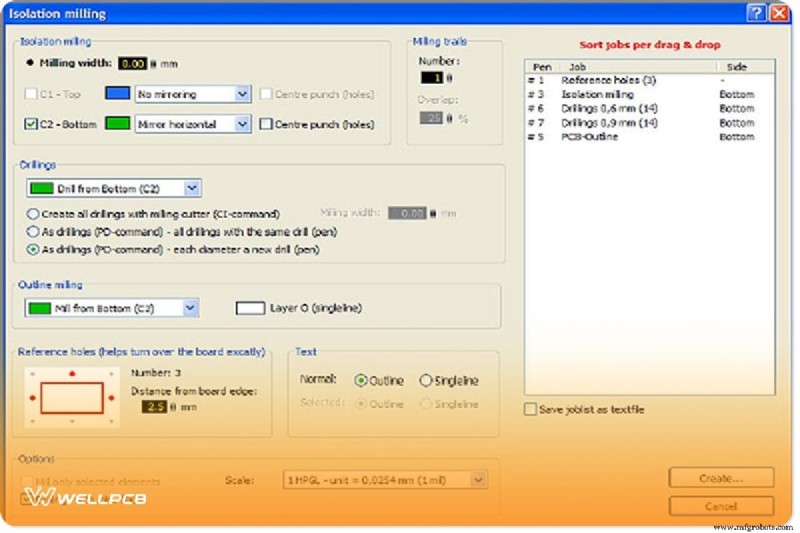

Fresamento de Isolamento (HPGL)


Arquivo de plotagem consolidado para fresamento CNC de trilhas, isolamento, perfuração e contorno de placas.
Sprint‑Layout:ferramenta abrangente de design de PCB – recursos, versões e tutorial

Primeiros passos – Visão geral do tutorial


Siga estas etapas para criar e exportar um layout de PCB completo:
  1. Selecione a camada que deseja exportar.
  2. Clique em Criar arquivos Gerber .
  3. Feche a caixa de diálogo assim que os arquivos Gerber forem gerados.
  4. Exporte dados de perfuração via Excellon para incluir furos.
  5. Arquive todos os arquivos de camada em um pacote ZIP/RAR.
  6. Envie o pacote para o fabricante de PCB escolhido.

Dicas importantes:evite o Espelho opção; defina a folga da máscara de solda para 0,5 mm (50 µm) para componentes de passo fino; mantenha a unidade de dados de perfuração em 2,4 polegadas.

Perspectiva Profissional


Sprint‑Layout oferece uma experiência CAD robusta com uma interface de usuário limpa, personalização de teclas de atalho e um visualizador dedicado que pode calibrar impressoras para fabricação de PCB doméstica. Embora não possua um editor esquemático integrado (sPlan) e roteamento automático avançado, sua simplicidade e estabilidade o tornam a melhor escolha para projetistas que valorizam velocidade e confiabilidade.

Leia mais sobre o sPlan aqui:Abacom sPlan .

Conclusão


Esteja você prototipando em casa ou produzindo placas de produção, o Sprint‑Layout oferece as ferramentas e a flexibilidade de exportação necessárias para a fabricação moderna de PCBs. Explore os novos recursos da versão 6.0 e comece seu próximo projeto hoje mesmo.
