Usinagem adaptativa para implantes Ti6Al4V:eliminando vibrações e melhorando a qualidade

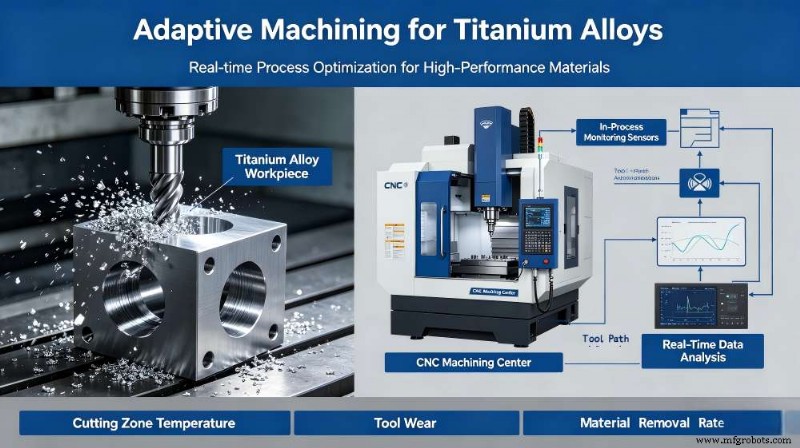

Produzir implantes de titânio que atendam aos padrões médicos, especialmente implantes Ti6Al4V, é uma tarefa difícil para instalações CNC. As características do titânio, como má condução de calor e alta atividade química, dificultam o monitoramento preciso dos parâmetros do processo. Os processos tradicionais dependem fortemente de velocidades de corte lentas e taxas de avanço consistentes, causando maior tempo de usinagem e maior desgaste das ferramentas. Usinagem adaptativa a tecnologia oferece um meio eficaz de superar esses problemas através do controle dinâmico do processo de fabricação.

Desafios técnicos na fabricação de implantes de titânio

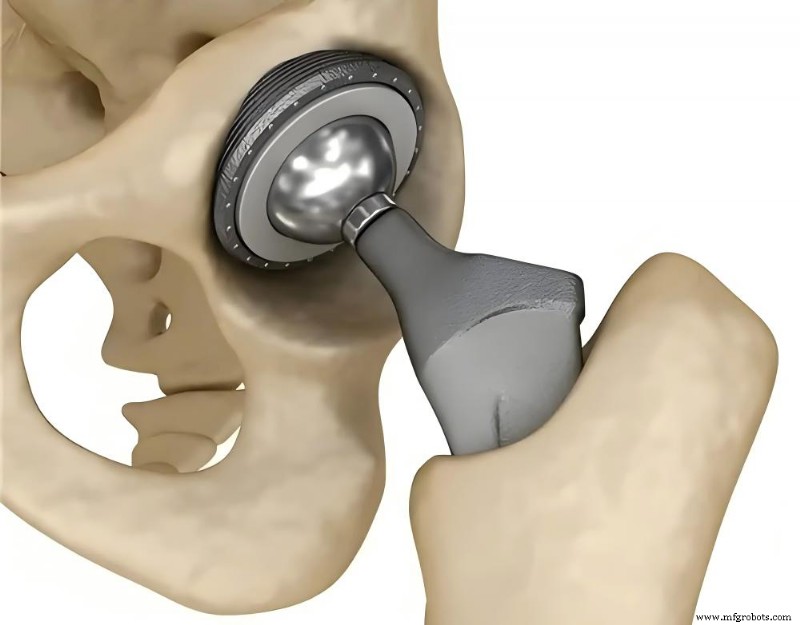

Os implantes ortopédicos, como articulações do quadril, caixas espinhais, etc., devem ser fabricados estritamente de acordo com os padrões ISO 13485. O principal ponto de falha técnica para o fresamento CNC de titânio é a conversa regenerativa. A vibração é o resultado da vibração da ferramenta de corte sendo reforçada pela vibração da peça. Esta instabilidade resulta em mau acabamento superficial, imprecisão dimensional e possível fadiga estrutural do implante final.

O cenário da usinagem adaptativa para ligas de titânio deve considerar o fator de endurecimento do material. O titânio endurece localmente quando submetido a calor excessivo. Se a força de corte não for constante, a dureza da superfície do material aumenta, o que por sua vez acelera a degradação da ferramenta. Para evitar possíveis efeitos negativos desses riscos, os sistemas de usinagem adaptativos utilizam uma arquitetura de controle de circuito fechado que altera dinamicamente as condições de corte para permanecer dentro da região operacional estável da máquina-ferramenta.

Como funciona a supressão de conversas orientada por IA

A implementação da supressão de vibração orientada por IA em CNC ambientes dependem da aquisição e processamento de dados de alta frequência. A arquitetura consiste em três camadas distintas:aquisição de sinal, processamento de dados e execução do controlador.

A camada de aquisição de sinal usa acelerômetros piezoelétricos acoplados ao alojamento do fuso ou ao acessório da peça para coletar dados de vibração em taxas de amostragem acima de 50 kHz. Os dados são enviados para um módulo de computação de ponta para análise. A camada de processamento utiliza algoritmos de aprendizagem automática, nomeadamente redes neurais recorrentes (RNNs) ou modelos de memória de longo prazo (LSTM), para analisar o espectro de frequência do processo de corte.

Esses algoritmos identificam o surgimento de frequências harmônicas associadas à vibração antes que resultem em defeitos superficiais. Quando detecta um desvio, o controlador de usinagem adaptativo executa um comando para alterar a velocidade do fuso ou a taxa de avanço em milissegundos. Esta modificação move o corte para outra parte do diagrama do lóbulo de estabilidade e assim suprime a vibração. Ao utilizar a supressão de vibração acionada por IA em operações CNC, os fabricantes podem operar com taxas de remoção de material (MRR) mais altas sem sacrificar a integridade dimensional necessária para implantes médicos.

Aplicação de monitoramento em tempo real em fresamento de 5 eixos

Os implantes médicos costumam ter formatos muito complexos e requerem usinagem em 5 eixos. Essas peças geralmente possuem seções de paredes finas que são suscetíveis à deflexão. Monitoramento de vibração em tempo real em fresamento de 5 eixos É importante para tais aplicações garantir que as tolerâncias geométricas sejam mantidas.

O contato entre a ferramenta de corte e a peça em operações de 5 eixos não é linear. A rigidez dinâmica do sistema não é constante devido à mudança contínua do ângulo de engate da ferramenta com o movimento dos eixos. Isso é resolvido pela usinagem adaptativa, vinculando os dados ativos da máquina ao gêmeo digital da peça. O sistema prevê a rigidez da peça no ponto de contato com a rotação dos eixos.

Se a amplitude da vibração exceder o limite definido para o material médico específico, o sistema ajusta automaticamente o avanço por dente. Essa habilidade é importante por causa de peças que são diferentes para cada indivíduo, como placas cranianas customizadas ou implantes de mandíbula, onde a geometria difere de uma peça para outra. O monitoramento contínuo da vibração durante o fresamento de 5 eixos permite manter uma carga constante durante todo o processo de fresamento.

Impacto nos negócios e integração de gêmeos digitais

A adoção de tecnologias de usinagem adaptativas produz melhorias mensuráveis na eficiência da fabricação e na conformidade da qualidade. O objetivo principal é reduzir as taxas de descarte em implantes médicos por meio da sincronização de gêmeos digitais.

Ao simular o processo de usinagem em um espaço virtual antes da usinagem real, os engenheiros detectam possíveis pontos de colisão e zonas de vibrações excessivas. Na prática, as informações geradas através do processo de usinagem adaptativa em tempo real são usadas para aprimorar o gêmeo digital, que cria um ciclo de feedback entre o processo e a tecnologia.

Para empresas que fabricam dispositivos médicos, a integração permite a conformidade com a FDA e outras diretrizes de rastreabilidade e validação de processos regulamentadas. No que diz respeito a minimizar a taxa de refugo ao usinar implantes médicos usando gêmeos digitais , o processo cria um registro de todos os parâmetros de usinagem empregados para cada implante individual. Essas informações tornam-se evidências de que um implante individual foi fabricado sob parâmetros de usinagem estáveis. Portanto, a inspeção pós-processo é minimizada porque os dados de controle do processo fornecem informações suficientes sobre a qualidade.

Implementação para conformidade regulatória

Para integrar o sistema de forma eficaz, é necessário cumprir os padrões de tecnologia de fabricação, bem como os requisitos de conformidade regulamentar. A planta deve validar os componentes de software e hardware utilizados na usinagem adaptativa.

O processo de validação envolve a realização de uma Análise de Modos e Efeitos de Falha (FMEA) no sistema de controle adaptativo. Se o sistema falhar, ele deverá retornar a um estado seguro (por exemplo, parando a máquina ou revertendo para parâmetros manuais conservadores) para evitar a produção de implantes não conformes. Além disso, a implementação da maquinação adaptativa não substitui a exigência de sistemas de gestão de qualidade padrão; em vez disso, fornece pontos de dados adicionais que fortalecem o SGQ existente. A documentação técnica da lógica de tomada de decisão do sistema deve estar disponível para fins de auditoria para garantir a reprodutibilidade do processo de fabricação.

Para concluir, a usinagem adaptativa é uma abordagem eficaz para a produção de implantes de titânio através da implementação da automação no controle do processo. O uso de inteligência artificial para controle de vibração, análise de vibração e gêmeos digitais permite manter a estabilidade dimensional e a confiabilidade estrutural.

Perguntas frequentes

Q1:Como a usinagem adaptativa detecta vibrações em tempo real?

A1:Na usinagem adaptativa, acelerômetros piezoelétricos e sensores de emissão acústica são usados para coletar informações de vibração e consumo de energia em tempo real. Esta informação é analisada por um modelo de inteligência artificial que compara o sinal ao vivo do corte com diagramas de lóbulo de estabilidade para prever vibração regenerativa iminente em uma escala de milissegundos.

P2:Por que a usinagem adaptativa é essencial para implantes de titânio de grau médico?

A2:A liga de titânio Ti6Al4V é caracterizada por baixa condutividade térmica e elasticidade não uniforme, resultando em vibrações durante a usinagem, conhecidas como vibração. A usinagem adaptativa é projetada especificamente para lidar com as propriedades do material de titânio, variando a velocidade e a taxa de avanço de modo que condições estáveis ​​sejam mantidas.

Q3:A usinagem adaptativa ajuda na conformidade regulatória?

A3:Sim. Equipamentos de usinagem adaptativos podem rastrear os parâmetros do processo durante todo o processo de fabricação em modo automático. Tal recurso fornece um registro completo de cada peça fabricada, facilitando o cumprimento das rígidas diretrizes de rastreabilidade exigidas pelos regulamentos FDA e EMA de 2026.
