Dominando a seleção de planos G17, G18 e G19 para usinagem CNC de 5 eixos ultra suave

Na fabricação de precisão, o fornecimento de um acabamento superficial impecável e tolerância dimensional rigorosa durante o fresamento simultâneo de 5 eixos depende não apenas das distâncias de avanço e das taxas de avanço, mas também da arte sutil da seleção de planos. Para engenheiros de serviços de usinagem CNC, a escolha correta entre G17, G18 e G19 determina como o controlador interpreta o movimento, influenciando, em última análise, a vibração, a trepidação e a continuidade do caminho da ferramenta.

O papel técnico do G17, G18 e G19 na usinagem multieixos

Na fresagem de 3 eixos, a seleção do plano é simples:G17 para o plano XY, G18 para o plano ZX e G19 para o plano YZ. Estes comandos instruem o controlador quais eixos participam dos comandos de arco (G02/G03) e compensação de raio (G41/G42).

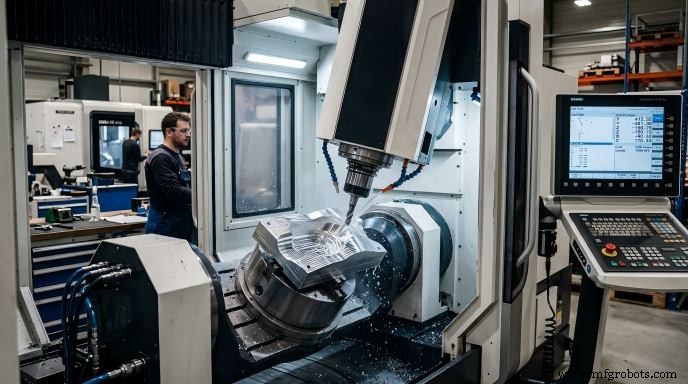

Durante o fresamento simultâneo de 5 eixos, o vetor do eixo da ferramenta muda constantemente em relação à peça de trabalho. Muitos programas CAM usam como padrão milhares de pequenos segmentos de linha reta G01 para aproximar uma curva. Embora seja geometricamente preciso, isso força o controlador a acelerar e desacelerar em cada ponto, sobrecarregando o buffer de antecipação e criando movimentos bruscos do eixo rotativo. Ao aproveitar adequadamente G17, G18 e G19, os engenheiros permitem que o controlador reconheça arcos locais no espaço 3D, alternando de ponto a ponto para suavizar o movimento do arco e reduzindo drasticamente a carga computacional.

Estratégias para otimização de planos e suavização de movimento

1. Habilite a filtragem de arco no pós-processador

A filtragem de arco é a maneira mais eficaz de melhorar o acabamento superficial. Um pós-processador que suporta a troca de planos varre o percurso, identifica segmentos que podem ser representados como arcos e emite comandos G02/G03 no plano correto.

• Interpolação linear vs. circular: Um caminho feito de 100 linhas G01 nunca pode igualar a suavidade de um único arco G02 ou G03. Definir o plano correto (por exemplo, G19 para um raio vertical em um cilindro) permite que o controlador mantenha a velocidade constante.
• Consistência vetorial: No movimento de 5 eixos, o plano é um “plano de trabalho inclinado”. Os controladores modernos controlam esses planos inclinados. Alinhar o comando G17–G19 com o sistema de coordenadas local do recurso é essencial para obter precisão em alta velocidade.

2. Sincronizar com RTCP (ponto central da ferramenta de rotação)

O RTCP (Fanuc G43.4 ou Heidenhain M128) permite que o programador defina o caminho com base na ponta da ferramenta e não no pivô da máquina. A seleção adequada do plano garante que o controlador possa aplicar a compensação do raio da ferramenta sem microajustes que causam vibração na superfície.

3. Aproveite o controle avançado de contorno e o pré-processamento

Controladores como a série Fanuc 31i e Siemens 840D oferecem recursos AICCII e Top Surface que antecipam centenas de blocos para prever mudanças de direção.

• Gerenciamento de buffer: Mudanças de plano frequentes e desnecessárias podem quebrar o buffer de antecipação, forçando o controlador a redefinir a lógica de interpolação.
• A abordagem “Global G17”: Para superfícies altamente complexas, como pás de motores aeronáuticos, permanecer no G17 e usar a interpolação Nano ou Spline evita hesitações durante a troca de plano.

Implementação e práticas recomendadas específicas do sistema

Sistemas Fanuc:processamento em alta velocidade

Com Fanuc, concentre-se na interação entre a seleção do plano e o comando G05.1Q1 (AI Nano Workpiece Interpolation). Quando a saída CAM define arcos usando G17/G18/G19, o programa AICC pode encontrar mais facilmente curvas de aceleração/desaceleração.

Sistemas Siemens:CYCLE832 e funções do compressor

O Siemens CYCLE832 funciona juntamente com funções de compressor (COMPCAD ou COMPSURF). A definição correta do plano permite que o compressor reconheça características geométricas, preservando cantos agudos e mantendo altas taxas de avanço.

Heidenhain:AVIÃO Espacial e M128

O comando PLANESPATIAL da Heidenhain permite que os engenheiros definam um plano de trabalho no espaço 3-D. Combinado com M128, o controlador gerencia internamente G17/G18/G19. As configurações do TCPM priorizam a velocidade versus a precisão do contorno.

Estudo de caso:Usinagem de impulsor e qualidade de superfície

Em um projeto recente de impulsor de titânio aeroespacial, comparamos dois métodos de programação:

• Linhas G01 padrão com plano G17 fixo.
• Pós-processador otimizado que usou G18/G19 para os raios de ponta.

Resultados:

• Acabamento de superfície: Ra caiu de 1,6 µm para 0,8 µm.
• Tempo de processamento: Taxas de avanço consistentes reduzem o tempo do ciclo em 12%.
• Volume de dados: O tamanho do código G diminuiu 40% graças a menos segmentos G01.

A lista de verificação do engenheiro para otimização do avião

• Verificação pós-processador: Verifique se ele pode gerar G17, G18 e G19 com base na geometria local.
• Tolerância de ajuste de arco: Defina a tolerância de filtragem CAM mais rigorosa do que a tolerância da peça.
• Parâmetros do controlador: Confirme se as configurações AICCII, Top Surface ou CYCLE832 reconhecem a interpolação circular no plano atual.
• Consistência: Evite mudanças de plano em um único corte contínuo, a menos que o vetor da ferramenta mude significativamente.

Dominar a transição de G17 para G18 e G19 libera todo o potencial do fresamento simultâneo de 5 eixos, proporcionando acabamento superficial superior, tempos de ciclo mais curtos e arquivos de código G menores – vantagens essenciais nas indústrias aeroespacial, médica e de fabricação de moldes.

Perguntas frequentes

P1:Por que devo escolher planos G17/G18/G19 no fresamento simultâneo de 5 eixos, mesmo ao usar RTCP?

A1: A seleção do plano determina como o controlador interpreta G02/G03 e G41/G42. Os planos corretos permitem o ajuste do arco, evitando a necessidade de processar milhares de pequenos blocos G01.

P2:Devo sempre usar a filtragem de arco para trocar de plano no meu pós-processador?

A2: Depende da geometria. Para peças com raios locais distintos, a filtragem de arco é altamente eficaz. Para superfícies extremamente orgânicas, manter um G17 global com recursos avançados como Fanuc Top Surface ou Siemens COMPSURF geralmente resulta em melhor estabilidade da taxa de avanço.

Q3:Como a seleção inadequada do plano causa marcas de trepidação?

A3: Ele força o CNC a aproximar curvas com blocos G01 de alta frequência, causando rápida aceleração/desaceleração e microvibrações. Planos desalinhados também levam a micromovimentos inconsistentes do eixo rotativo, resultando em lapidação.
