HomeBright: Controle Inteligente de Iluminação Residencial com Leap Motion e Arduino UNO

Componentes e Materiais

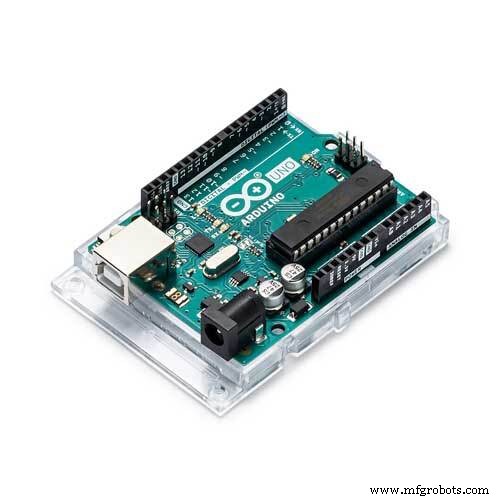

Arduino UNO		1

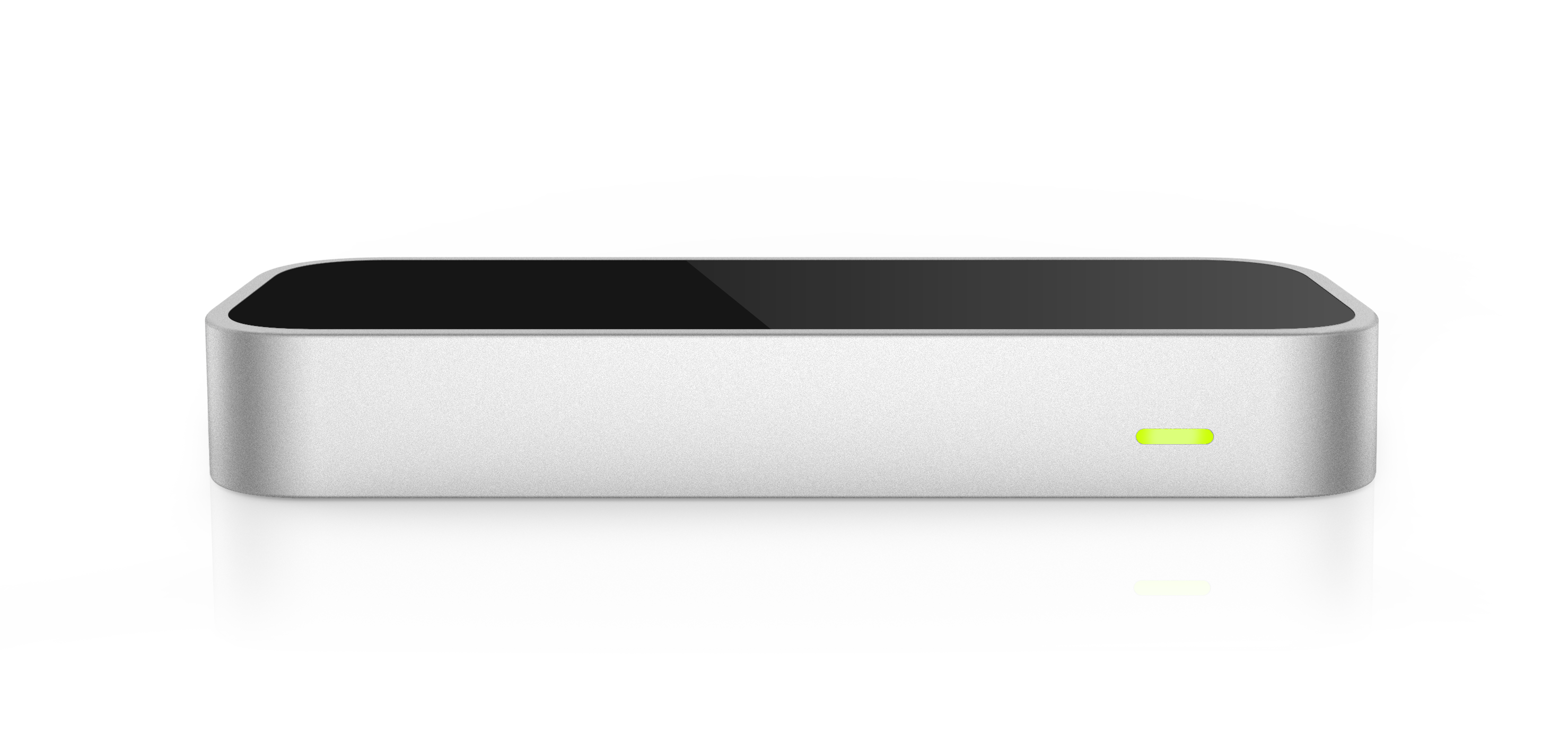

Controlador Leap Motion		1

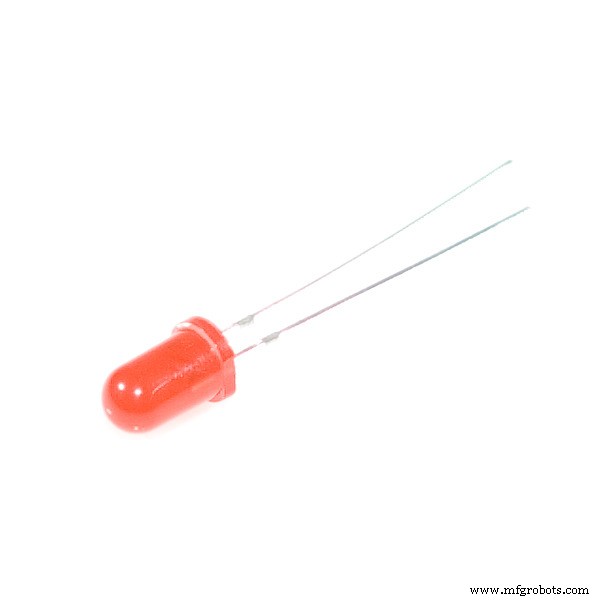

LED (genérico)		4
Jumpers (genéricos)		10

Aplicativos e Serviços Online

• Arduino IDE

Sobre o Projeto

Este aplicativo usa LeapMotion e Arduino Uno para criar um sistema de automação residencial que controla a intensidade da iluminação dos cômodos. Uma planta baixa da casa é mapeada para as coordenadas do LeapMotion para determinar um cômodo específico. Enquanto a posição da palma controla a iluminação de um cômodo alvo, elevar ou abaixar a palma controla a intensidade da iluminação do cômodo.

Instruções

1. Instale node.js
2. Instale Leap Motion SDK
3. Instale Cylon.js para Arduino e Leap Motion (Consulte links úteis abaixo)
4. Ou use o package.json para instalar todos os módulos node necessários

Como Executar

Execute: node homebright-console.js (Consulte seção de código)

Links Úteis

• https://developer.leapmotion.com/
• https://cylonjs.com/documentation/platforms/arduino/
• https://cylonjs.com/documentation/platforms/leapmotion/
• https://cylonjs.com/documentation/drivers/led/

Código

• homebright-console.js
• package.json

homebright-console.js JavaScript

Robô cylon que controla iluminação LED
node homebright-console.js

"use strict";
var cylon = require("cylon");

cylon.robot({
  connections: {
    leapmotion: { adaptor: "leapmotion" },
    arduino: { adaptor: "firmata", port: "COM7" }
  },
  devices: {
    leapmotion: { driver: 'leapmotion' },
    livingroom: { driver: "led", pin: 6, connection: "arduino" },
    dininghall: { driver: "led", pin: 9, connection: "arduino" },
    bedroom: { driver: "led", pin: 10, connection: "arduino" },
    studyroom: { driver: "led", pin: 11, connection: "arduino" }
  },
  work: function(my) {
    my.leapmotion.on("hand", function(hand) {
      var on = hand.grabStrength > 0.5 ? false : true;
      var x = hand.palmPosition[0];
      var z = hand.palmPosition[2];
      var value = 0;
      if (on) {
        value = hand.palmPosition[1];
      }
      console.log(value);

      if(x > 0 && z > 0) {
        // sala de estar
        my.livingroom.brightness(value);
      } else if (x > 0 && z < 0) {
        // sala de jantar
        my.dininghall.brightness(value);
      } else if (x < 0 && z > 0) {
        // escritório
        my.studyroom.brightness(value);
      } else {
        // quarto
        my.bedroom.brightness(value);
      }
    });
  }
}).start();

package.json JavaScript

Arquivo de configuração package node
npm install

{
  "name": "homebright-console",
  "version": "1.0.0",
  "dependencies": {
    "cylon": "1.2.0",
    "cylon-gpio": "0.27.0",
    "cylon-i2c": "0.23.0",
    "cylon-leapmotion": "0.20.0",
    "serialport": "1.7.4",
    "firmata": "0.5.5",
    "cylon-firmata": "0.23.0"
  }
}

Esquemáticos
