Fabricação de Chapas Metálicas: Processo, Técnicas e Aplicações Industriais

A fabricação de chapas metálicas transforma chapas planas em componentes funcionais usando maquinário avançado e engenharia de precisão. É pedra angular da fabricação moderna nos setores automotivo, aeroespacial, saúde e eletrônicos.

Entendendo a Fabricação de Chapas Metálicas

Em seu núcleo, fabricação de chapas metálicas envolve corte, conformação e união de chapas metálicas – tipicamente aço inoxidável, alumínio, cobre, latão, zinco ou aço carbono – em formas desejadas. Gauges variam de 0,006 a 0,25 polegadas, permitindo designers escolher equilíbrio certo de maleabilidade e resistência para cada aplicação.

Design assistido por computador (CAD) e usinagem de controle numérico computadorizado (CNC) permitem criação de modelos 3D precisos convertidos em G-code. Este código impulsiona maquinário para realizar cortes, dobras e montagens precisas, garantindo qualidade consistente e desperdício mínimo.

Três Técnicas Centrais de Fabricação

• Corte
• Conformação (Forming)
• Junção (Joining)

Técnicas de Corte

Corte é tipicamente a primeira etapa, moldando a chapa na geometria requerida. Técnicas dividem-se em métodos de não-cisalhamento e cisalhamento.

Corte Não-Cisalhamento (Non-Shear Cutting)

Estes métodos dependem de calor extremo, pressão ou mídia abrasiva para remover material sem cisalhamento mecânico.

Corte a Laser (Laser Cutting)

Cortadores a laser focam feixe de alta potência que derrete ou vaporiza metal ao longo de caminho preciso. Compatível com metais ferrosos e não-ferrosos, corte a laser entrega bordas limpas e tolerâncias apertadas. Gás secundário (oxigênio ou nitrogênio) protege cabeça de corte de oxidação e detritos.

Corte a Plasma (Plasma Cutting)

Cortadores a plasma usam gás ionizado para derreter chapas condutivas, produzindo corte rápido e de alta precisão. Processo ideal para alumínio de espessura média e outros materiais condutivos.

Corte a Jato d'Água (Waterjet Cutting)

Água de alta pressão, opcionalmente misturada com partículas abrasivas, corta tanto metais macios quanto duros – cobre, aço, alumínio – sem introduzir zonas afetadas pelo calor. Pressões típicas atingem 60.000 psi, permitindo cortes limpos que rivalizam performance do laser.

Corte por Cisalhamento (Shear Cutting)

Métodos de cisalhamento aplicam força mecânica para separar o metal, frequentemente através de matrizes, punções ou prensas dobradeiras.

Cisalhamento (Shearing)

Ideal para cortes de borda reta em alto volume em metais macios. É custo-efetivo mas pode deixar rebarbas e leve deformação.

Perfuração (Punching)

Perfuração cria furos ou recortes usando matriz e punção. Seleção precisa de matriz é crítica para repetibilidade.

Blanking

Blanking remove forma de uma chapa, produzindo blank com alta precisão dimensional e sucata mínima.

Serra de Fita (Band Sawing)

Serras de fita cortam alongo de lâmina contínua, adequadas para estoque longo ou contornos complexos. Serras horizontais lidam com cortes retos; verticais destacam-se em perfis intrincados.

Técnicas de Conformação (Forming)

Conformação remodela o metal preservando seu estado sólido. Métodos comuns incluem:

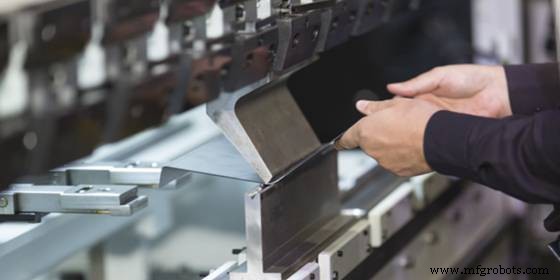

Dobra (Bending)

Dobra usa prensas dobradeiras ou máquinas de rolamento para alcançar ângulos até 180°. Adequada para aço mola, alumínio 5052 e cobre.

Rolamento (Rolling)

Rolamento a frio e a quente comprime metal entre rolos, reduzindo espessura e melhorando uniformidade. Aplicações abrangem discos, estampados, aros e tubos.

Estampagem (Stamping)

Estampagem combina corte e conformação em uma operação, usando prensas e matrizes. É rápida, custo-efetiva e bem adequada para produção de alto volume de formas complexas.

Dobra de Borda (Hemming)

Dobra de borda dobra a borda sobre si mesma, criando costura de camada dupla que fortalece perímetro. Processo requer duas matrizes – matriz V para dobrar e matriz de aplainamento para acabamento.

Enrolamento (Curling)

Enrolamento arredonda borda da chapa, eliminando bordas afiadas e aumentando resistência. Controle adequado do processo de três estágios é essencial para evitar rebarbas.

Técnicas de Junção (Joining)

Junção conecta peças metálicas individuais em unidade única. Métodos-chave incluem:

Soldagem (Welding)

Soldagem derrete bordas e funde-as com metal de adição. Tipos primários: SMAW, MIG e TIG, cada um adequado para espessuras e materiais específicos.

Rebitagem (Riveting)

Rebitagem fura furo, insere rebite e deforma cauda para travar peças. Rebitagem a frio é melhor para chapas finas, não-ferrosas; a quente para aço grosso.

Benefícios da Fabricação de Chapas Metálicas

Por que escolher fabricação de chapas metálicas?

• Componentes Leves: Ideais para aeroespacial e automotivo, melhorando eficiência de combustível.
• Flexibilidade de Material: Aço inoxidável, alumínio, cobre, latão e mais disponíveis.
• Precisão e Velocidade: Máquinas CNC modernas cortam com tolerâncias de 0,0005 pol, reduzendo erro manual.
• Custo-Efetivo: Alta repetibilidade e automação reduzem custos de mão de obra.

Materiais Comuns de Fabricação

• Aço inoxidável
• Aço laminado a quente
• Aço laminado a frio
• Aço pré-revestido
• Aço carbono
• Alumínio
• Cobre
• Latão

Acabamentos Superficiais

Acabamentos melhoram tanto estética quanto performance. Opções típicas incluem:

• Pintura em pó (Powder coating)
• Jateamento com esferas (Bead blasting)
• Escovação (Brushing)
• Eletrodeposição (Electroplating)
• Anodização (Anodizing)
• Gravação a laser (Laser engraving)
• Serigrafia (Screen printing)

Aplicações Industriais

Automotiva

Fabricação de chapas permite painéis de carroceria leves e de alta resistência – capôs, para-lamas, painéis laterais e tetos – usando corte a laser e estampagem.

Aeroespacial

Chapas de alumínio e titânio cortadas com precisão formam seções de fuselagem, longarinas de asa e suportes estruturais que atendem padrões rigorosos de peso e segurança.

Saúde (Healthcare)

Dispositivos médicos como componentes de MRI, instrumentos cirúrgicos e carcaças esterilizáveis dependem de protótipos e peças finais de chapa metálica precisos.

Gabinetes e Eletrônicos (Enclosures & Electronics)

Gabinetes robustos protegem equipamentos sensíveis de poeira e vibração enquanto oferecem recortes para cabos, LEDs e displays.

Dicas de Design para Fabricabilidade

Espessura de Parede (Wall Thickness)

Mantenha espessura uniforme entre 0,9 mm e 20 mm. Corte a laser funciona melhor de 0,5 mm a 10 mm; dobra adequada de 0,5 mm a 6 mm.

Furos e Slots (Holes & Slots)

Diâmetro do furo deve igualar ou exceder espessura do material. Evite colocar furos muito perto da borda; forneça folga adequada.

Adição e Dedução de Dobra (Bend Allowance & Deduction)

Adição de dobra adiciona material ao padrão plano; dedução de dobra remove material para balancear forma final.

Raio de Dobra (Bend Radii)

Defina raios internos de dobra iguais à espessura da chapa para prevenir trincas e distorção.

Serviços de Fabricação de Chapas Metálicas da WayKen

A WayKen entrega fabricação de chapas metálicas certificada ISO com foco em qualidade, precisão e satisfação do cliente. Do conceito à inspeção final, nossa equipe garante que cada peça atenda aos mais altos padrões. Contate-nos para cotação e revisão de design.

Conclusão

Fabricação de chapas metálicas oferece flexibilidade, velocidade e precisão inigualáveis entre indústrias. Entender o espectro completo de técnicas, materiais e melhores práticas de design permite engenheiros criar componentes leves e de alta performance que impulsionam inovação.

Perguntas Frequentes

Como funciona o processo de fabricação de chapas metálicas?

Processo começa com modelagem CAD, seguido por desenvolvimento de protótipo, testes e design iterativo antes de produção em escala completa.

Quais são as principais técnicas de fabricação de chapas metálicas?

Corte, conformação e junção – cada uma com métodos especializados como corte a laser, dobra e soldagem.

Qual a espessura máxima para fabricação de chapas metálicas?

Faixa típica varia de 0,5 mm a 6 mm para a maioria dos processos, embora algumas técnicas lidem com até 0,25 polegadas.
