Smart Plug

Componentes e suprimentos

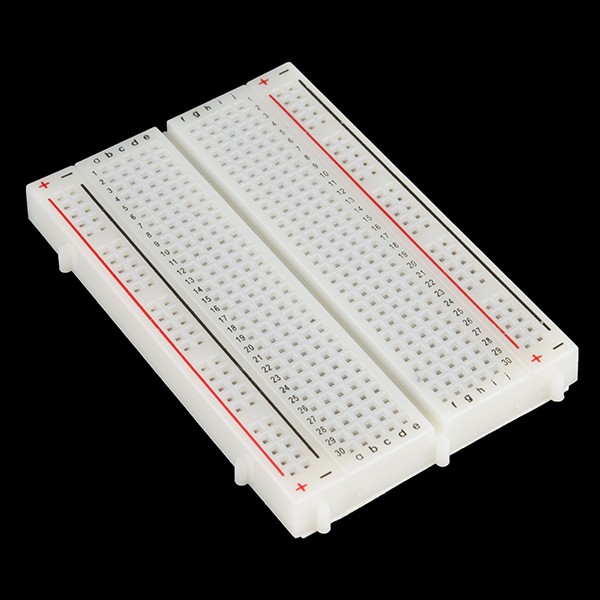

Breadboard (genérico)

Arduino UNO

Cabo USB-A para B

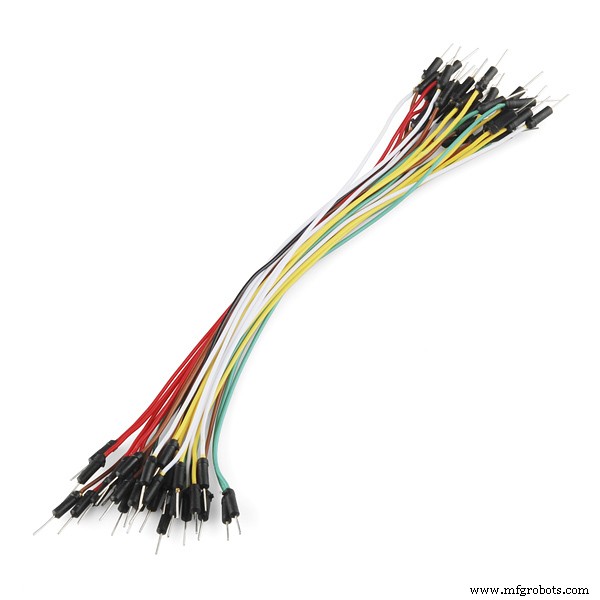

Fios de jumpers (genérico)

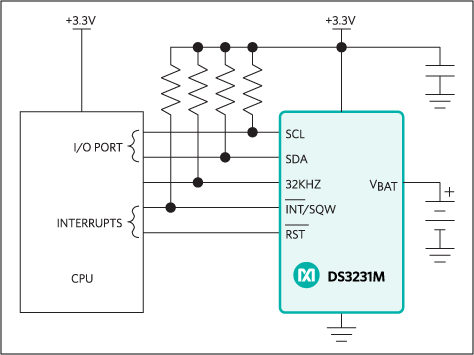

Maxim Integrated DS3231M - ± 5ppm, I2C Real-Time Clock

Módulo de retransmissão (genérico)

O cordão de parede

A lâmpada LED

Aplicativos e serviços online

Arduino IDE

Sobre este projeto

Este projeto é basicamente o que parece - uma saída inteligente. Esta tomada inteligente pode ser aplicada a qualquer dispositivo que tenha um plugue PARA 120V apenas! (Direcionado principalmente para lâmpadas que usam baixa amperagem.) Esta saída é uma saída controlada por um relé de 1 canal. Este projeto também usa um RTC (relógio de tempo real) para determinar que horas são e, com base no relógio de 24 horas, ligará ou desligará (dependendo da hora) porque na verdade tem horários predeterminados para ligar e então desligar. Além disso, outra coisa é que isso terá um plugue saindo dele que deve ser conectado a uma tomada elétrica!

Link para a biblioteca:http://www.rinkydinkelectronics.com/library.php?id=73

IMPORTANTE SEGURANÇA INFORMAÇÕES !! POR FAVOR LEIA!

1) Use um cabo aterrado e interrompa o fio elétrico

Como pode ser visto nas fotos abaixo, é utilizado um plugue de 3 pinos. O fio ativo (preto) da linha é conectado ao terminal comum do módulo de relé. A saída normalmente aberta (NO) do relé é então conectada ao parafuso de latão da saída. O fio branco (neutro) se conecta ao parafuso prateado e o verde (terra) se conecta ao parafuso verde da tomada.

2) Use um Módulo de Relé

Um módulo de relé de canal único da Elegoo foi usado para alternar o fio quente. Este módulo é idêntico ao módulo Keyes SR1y (http://www.techydiy.org/keyes-sr1y-relay-module) e contém um diodo flyback conectado à entrada de controle (para EMF traseiro), um transistor para controlar o relé bobina e um resistor em série para limitar a corrente no transistor. Como o relé é classificado apenas para 10A, limite a carga conectada à tomada ou use um fusível em linha com o fio quente. Se possível, um relé de canal único com um optoacoplador forneceria isolamento adicional para o Arduino.

3) Separação Física

Certifique-se de montar o módulo de relé no invólucro de plástico longe dos fios de alta tensão, garantindo que o lado da solda do módulo de relé fique voltado para o invólucro de plástico para que a fiação de baixa tensão não entre inadvertidamente em contato com os fios de alta tensão se a unidade for submetida ao choque ou vibração.

Imagem da fiação no interior do plugue inteligente (o seu deve ser assim).

Imagem de close-up do módulo de relé.

Código

O código

O código Arduino

este é o código de que você precisa para executar esta peça complicada de tecnologia inteligente.

 #include  int Relay =4; DS3231 rtc (SDA, SCL); Tempo t; const int OnHour =07; const int OnMin =15; const int OffHour =07; const int OffMin =20; configuração vazia () {Serial.begin (115200); rtc.begin (); pinMode (relé, SAÍDA); digitalWrite (Relé, BAIXO); //rtc.setTime(21,10,00);// defina sua hora e data removendo a entrada dessas linhas //rtc.setDate(26,6,2018);}void loop () {t =rtc.getTime (); Serial.print (t.horas); Serial.print ("hora (s),"); Serial.print (t.min); Serial.print ("minuto (s)"); Serial.println (""); atraso (1000); if (t.hour ==OnHour &&t.min ==OnMin) {digitalWrite (Relay, HIGH); Serial.println ("LIGHT ON"); } else if (t.hour ==OffHour &&t.min ==OffMin) {digitalWrite (Relay, LOW); Serial.println ("LIGHT OFF"); }}

Peças personalizadas e gabinetes

Essa é a caixa que vai abrigar sua tomada e elétrica para a tomada e o relé.
