IO‑Link:Superando gargalos na automação industrial

A Indústria 4.0 depende de automação de alto nível e fluxos de dados bidirecionais em tempo real entre controladores e dispositivos de campo. Sensores e atuadores inteligentes – agora onipresentes – deram origem ao protocolo IO‑Link, uma forma padronizada para esses dispositivos se comunicarem dentro de sistemas de automação industrial.

Historicamente, os dispositivos de campo eram conectados em paralelo, uma configuração inflexível, cara e difícil de escalar. As tecnologias Fieldbus melhoraram a situação, mas ainda exigiam blindagem e ofereciam baixos níveis de sinal. O IO‑Link elimina esses problemas ao fornecer uma interface ponto a ponto simples, sem blindagem, que se integra perfeitamente às redes fieldbus existentes.

De acordo com o Future Market Insights, o mercado global de IO-Link deverá crescer de US$ 48,3 bilhões em 2022 para US$ 73,1 bilhões em 2032, registrando uma taxa composta de crescimento anual de 26%.

O que é IO‑Link?

O IO‑Link, lançado em 2006 pelo IO‑Link Consortium, é um padrão internacional IEC‑61131‑9 para comunicação de E/S em ambientes industriais. Os principais recursos incluem:

• Comunicação bidirecional, digital e ponto a ponto, geralmente chamada de interface de comunicação de ponto único (SDCI).
• Neutralidade do Fieldbus:um mestre IO‑Link pode ser instalado em cima de Profibus, Profinet, Devicenet, Ethernet/IP, EtherCAT, CC‑Link ou CC‑LinkIE, dando aos arquitetos a liberdade de escolher o melhor backbone para sua planta.
• Cabos não blindados padrão (três, quatro ou cinco fios) de até 20 m de comprimento, alimentados a 24 V, transportando sinais de comutação ou codificados.
• Cada dispositivo é identificado por uma IO-Device Description (IODD) exclusiva, que armazena seu perfil de comunicação e parâmetros configuráveis.
• Taxas de transmissão suportadas de 4,8, 38,4 e 230,4 kbaud.

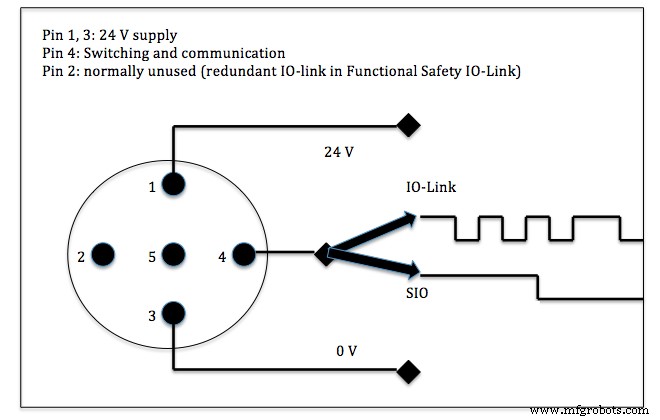

Figura1:Configuração típica de pinos IO-Link de 3 pinos (Fonte:Sonu Daryanani).

• Dados periódicos ou orientados a eventos, incluindo valores de processo e sinalizadores de status, podem ser consultados pelo mestre a qualquer momento.

Vantagens do IO‑Link

Para ilustrar os seus benefícios, consideremos duas aplicações reais:um sistema de cilindros hidráulicos e uma linha de embalagem.

1. Controle do Cilindro Hidráulico

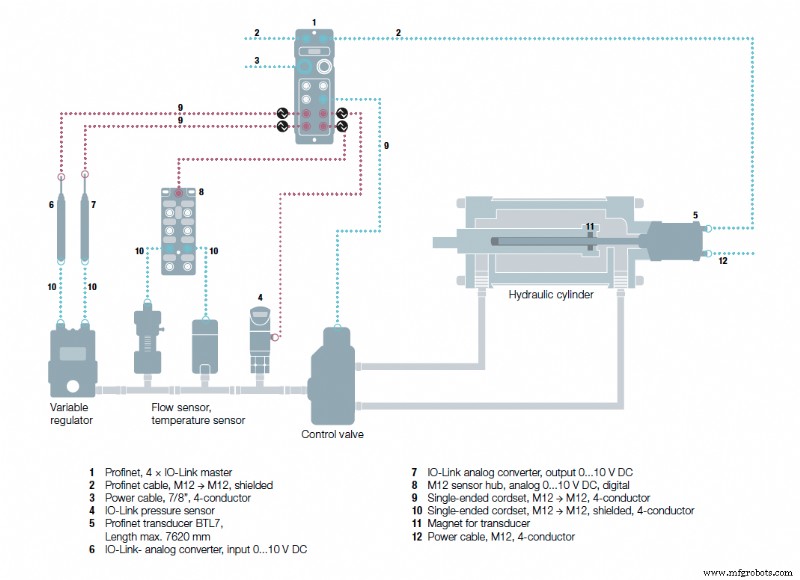

Figura2:Controle do cilindro hidráulico usando IO‑Link (Fonte:BalluffInc.). O IO‑Link permite medição e regulação precisas de temperatura, vazão e outros sinais analógicos por meio dos conversores analógicos configuráveis ​​da Balluff. Esses dispositivos convertem RTDs, termopares e outras entradas analógicas em valores digitais, ao mesmo tempo que fornecem diagnósticos para curtos-circuitos, variações de temperatura e rupturas de fios.

Os dados analógicos normalmente representam cerca de 10% do tráfego total e tradicionalmente exigem cabos blindados e módulos multicanais caros. Com a fiação ponto a ponto imune a ruídos do IO‑Link, cabos simples e não blindados são suficientes, reduzindo os custos de fiação e comissionamento.

“O IO‑Link proporciona economia de custos por meio de cabeamento simplificado, downloads rápidos de parâmetros e uma interface unificada que funciona entre fornecedores”, afirma Shishir Rege, especialista em automação da Balluff.

Dispositivos de segurança, como intertravamentos e interruptores, também podem ser integrados, conforme mostrado na Figura3.

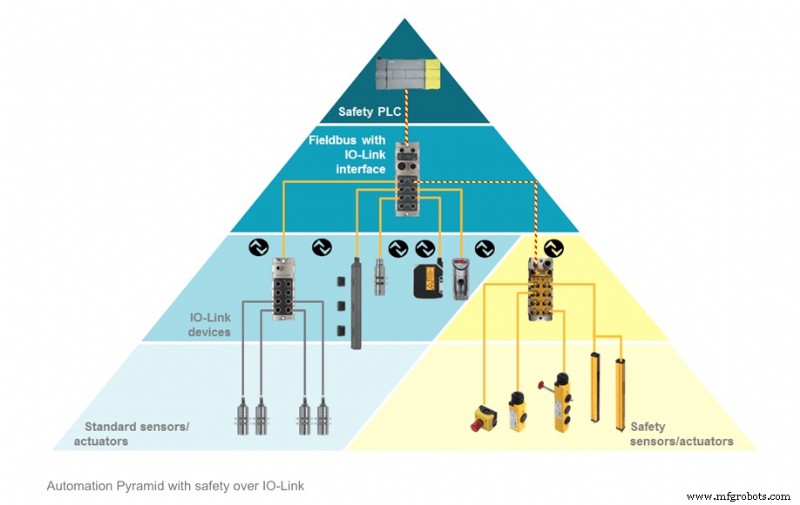

Figura3:Integração de sensores de segurança via IO‑Link (Fonte:BalluffInc.).

2. Automação de embalagens

As linhas de embalagem exigem trocas rápidas, posicionamento de alta resolução e diagnósticos robustos. Os sensores IO‑Link da Sensata Technologies — incluindo encoders absolutos (AHx5, THx5), encoders incrementais (DHx5) e sensores de posição de efeito Hall (ACW4, TCW4) — oferecem configuração plug-and-play e monitoramento em tempo real.

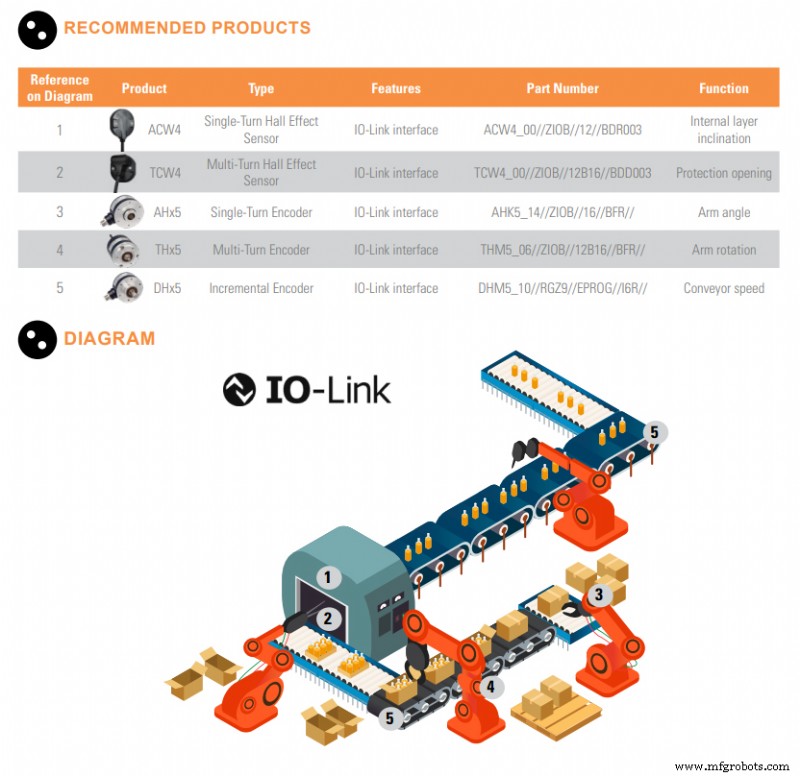

Figura4:Esquema de automação de embalagens com IO‑Link (Fonte:SensataTechnologiesInc.).

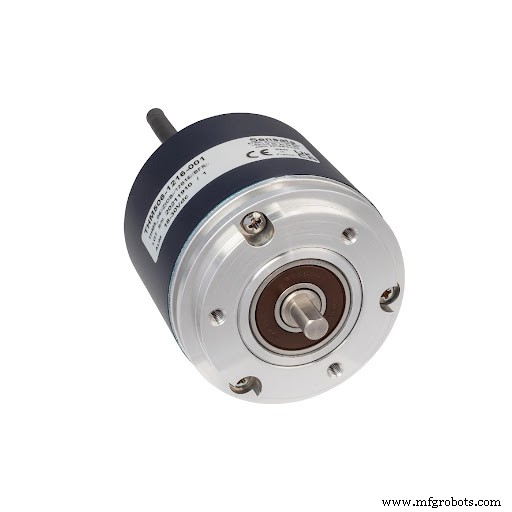

Figura 5:Codificador multivoltas THM5 (Fonte:SensataTechnologiesInc.).

“A capacidade plug-and-play do IO‑Link, combinada com diagnósticos rápidos e um tempo de ciclo de 1 ms a 230,4 kbaud, reduz drasticamente o tempo de inatividade e melhora a flexibilidade”, afirma Jean‑Marc Hubsch, gerente de engenharia de codificadores da Sensata.

Extensões do sistema IO‑Link

IO-Link sem fio

O IO‑Link Wireless espelha o protocolo com fio, mas opera na banda de 2,4 GHz, ideal para dispositivos de campo móveis ou não estacionários. Um mestre pode hospedar até cinco canais, cada um com suporte para oito dispositivos, habilitando 40 dispositivos por mestre e 120 dispositivos por célula em um ambiente de alta EMI.

Segurança IO-Link

O IO‑Link Safety amplia o protocolo com comunicação de segurança funcional (FS). Dispositivos habilitados para segurança (dispositivos sensores de comutação de saída, OSSD) podem ser conectados por meio de sinais redundantes, aproveitando o pino 2 na configuração padrão de 3 pinos, fornecendo funcionalidade de segurança certificada.

Conclusão

O IO‑Link oferece uma interface única e padronizada que unifica sensores inteligentes de vários fabricantes, permitindo configuração e diagnóstico remotos e em tempo real. Ao eliminar os requisitos de blindagem, reduzir a complexidade da fiação e oferecer suporte a extensões futuras, como wireless e segurança, o IO‑Link acelera a adoção da Indústria 4.0 em diversos setores.
