Guia passo a passo:fiação de switches Smart Wi-Fi em painéis de 120/240 V

Fiação de switches Smart Wi‑Fi com ou sem neutro em painéis de 120/240 V

As soluções modernas de casa inteligente simplificam a vida diária, transformando circuitos de iluminação comuns em ambientes responsivos e controlados por voz. Ao substituir os interruptores mecânicos tradicionais por dispositivos habilitados para Wi-Fi, os proprietários podem programar luzes, monitorar o uso de energia e integrar-se perfeitamente com Alexa, Google Assistant, Apple HomeKit e Matter. Este guia fornece instruções de fiação claras e compatíveis com NEC para switches inteligentes Leviton e Legrand, independentemente de seu painel oferecer neutro ou não.

O que é um switch inteligente?

Um switch inteligente substitui um botão padrão ao adicionar conectividade de rede. Esses dispositivos – disponíveis na Leviton, Legrand e outros fabricantes – se conectam ao Wi-Fi de sua casa, permitindo o controle remoto por meio de aplicativos móveis, assistentes de voz e plataformas de automação. Eles suportam agendamento, criação de cenas, agrupamento de dispositivos e operação em vários locais, tornando-os ideais para quartos, cozinhas, corredores e circuitos externos.

Os switches inteligentes oferecem benefícios tangíveis:economia de energia, segurança aprimorada e conveniência de mãos livres. Em sistemas avançados habilitados para Matter, eles formam redes mesh que mantêm comunicação de baixa latência em residências grandes.

É bom saber:

• Os switches inteligentes diferem dos switches convencionais; A fiação unidirecional e multidirecional requer abordagens distintas.
• Modelos como DN15S (polo único, sem neutro) e D315S/D215S (três vias, neutro necessário) cobrem a maioria dos cenários residenciais.
• ON/OFF e agendamento são gerenciados através do Legrand Home+Control ou do aplicativo MyLeviton.

Especificações principais

• Modelo: Interruptor Wi-Fi inteligente
• Pólo: Pólo único, 3 vias e multivias (com ou sem neutro)
• Tensão: 120 V, 60 Hz, CA monofásico
• Atual: 15A geral, 5A para cargas de reator eletrônico/LED/CFL
• Carregar: Motor incandescente/halógeno de 1500–1800W ou motor de ¾–½HP
• Fiação: #14–#12AWG cobre
• Sem fio: 2,4 GHz (802.11b/g/n), Bluetooth 5.0
• Intervalo: 30–50 pés (≈9–15 m)
• Compatibilidade: Alexa, Google Assistant, HomeKit, SmartThings, Matter, IFTTT, Sonos, Schlage Encode™

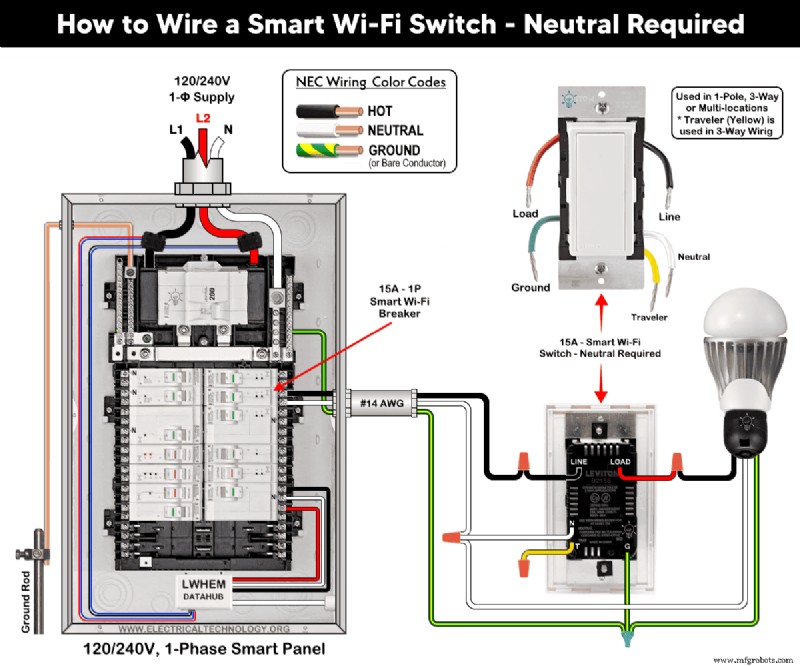

Fiação de um switch inteligente em um centro de carga inteligente (Neutro necessário)

Para um switch Wi-Fi inteligente de 15 A e 120 V controlado por um disjuntor inteligente, conecte da seguinte forma:

• Quente (preto) do disjuntor → LINE
• Neutro (branco) → N
• Terreno (nu/verde) → G
• Carregar (preto do aparelho) → LOAD
• Viajante (T ) permanece sem uso para configurações de carregamento único.

É bom saber: A mesma fiação se aplica aos modelos Leviton D315S, D215S, DN15S, ZW15S, D26HD, D2SCS, etc.

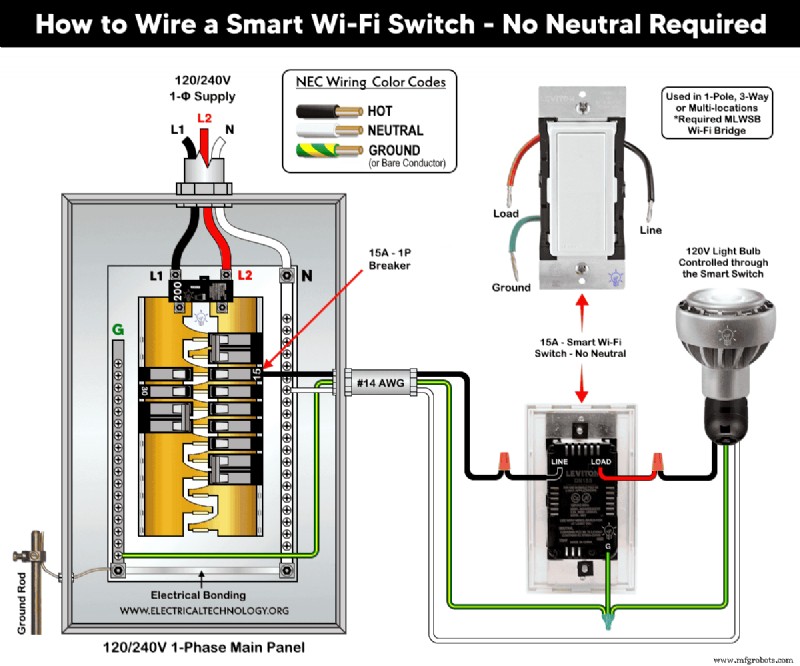

Fiação de um switch inteligente em um painel convencional (sem neutro)

Siga o mesmo diagrama, omitindo a conexão neutra. Este método é adequado para trabalhos de modernização onde não há neutro. Use um Anywhere Switch Companion e um MLWSB Wi-Fi Bridge para controle remoto.



É bom saber: Ideal para residências antigas sem barramento neutro.

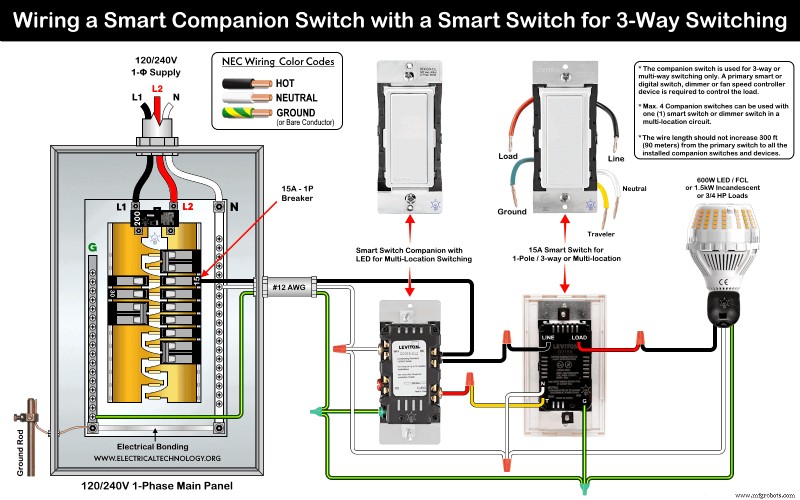

Comutação em vários locais com um Smart Switch Companion

Combine um switch inteligente de 15 A (D315S/D215S) com um companheiro DD0SR para criar controle bidirecional:

• Os terminais neutro e de carga de ambos os dispositivos são conectados ao barramento neutro do painel.
• LINHA de switch inteligente → quente do disjuntor; o terminal BK do acompanhante permanece sem uso.
• Os aterramentos de ambos os dispositivos estão ligados ao barramento de aterramento do painel.
• Viajante (T) no primeiro switch → YL/RD no companheiro.
• LOAD no switch inteligente aciona o aparelho.

É bom saber:

• Quando emparelhado com um dimmer digital (DDL06), os condutores neutros são amarrados e deixados sem uso.
• Com o neutro disponível, os terminais BK e RD permanecem desconectados no companheiro.

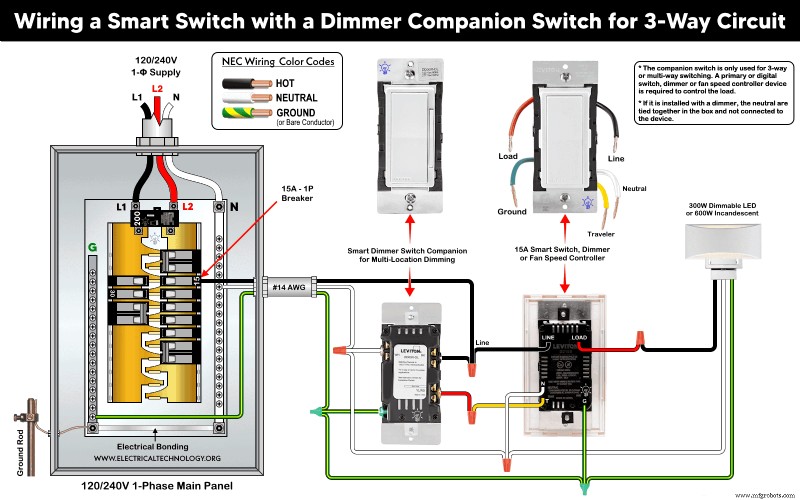

Dimerização multidirecional com um Smart Dimmer Companion

Use um switch inteligente (D315S/D215S) com um dimmer DD00RL para dimerização bidirecional:

• LINE e BK de ambos os dispositivos se conectam ao disjuntor.
• Terminais neutros e de carga de ambos os dispositivos são conectados ao barramento neutro do painel.
• Os aterramentos de ambos os dispositivos estão ligados ao barramento de aterramento do painel.
• Traveler (T) no primeiro interruptor → YL/RD no dimmer.
• LOAD no switch inteligente alimenta o aparelho.

É bom saber:

• Funciona com Anywhere Switch Companion e MLWSB Wi-Fi Bridge para operação sem fio.
• Os switches inteligentes Decora são incompatíveis com os switches padrão de 3/4 vias.

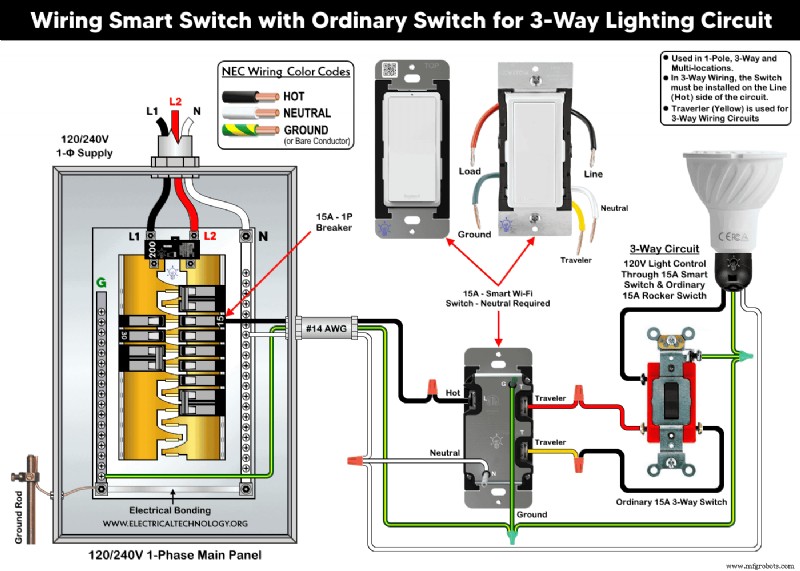

Comutação de três vias com um switch comum

Quando um dispositivo complementar não for preferido, emparelhe um switch inteligente com um rocker convencional de 3 vias:

• Quente do disjuntor → parafuso preto do interruptor inteligente.
• Neutro e carga → Terminais N e parafusos prateados em ambos os dispositivos.
• Aterramento → Terminais G e parafusos verdes em ambos os dispositivos.
• Os viajantes do switch inteligente (vermelho e amarelo/preto) são conectados aos parafusos de latão no balancim de 3 vias.
• Carregue quente do parafuso preto do balancim → acessório.

É bom saber:

• Suporta controle unipolar, tridirecional e de vários locais.
• Os viajantes são essenciais apenas para circuitos de três vias.
• O switch inteligente deve ser instalado no lado da linha (ativa).

Adicionando à sua rede e aplicativo

Pressione o botão superior por 7s até que a luz âmbar apareça e depois solte. Um flash verde indica que o dispositivo está pronto para ingressar na sua rede Wi-Fi.

Instale o aplicativo MyLeviton (para dispositivos Leviton) ou Home+Control (para Legrand). Ambos estão disponíveis no Google Play e na Apple App Store.

No aplicativo, toque em “+” → “Adicionar um dispositivo” e siga as etapas na tela. Depois de configurada, você pode controlar a iluminação de qualquer lugar.

Solução de problemas via LED de status

Abaixo está uma referência rápida para switches inteligentes Leviton e Legrand. Consulte o guia do fabricante para diagnósticos detalhados.

Indicadores LED Leviton

Cor	Status	Indicação
Verde (piscando)	Modo de configuração	Adicionar ao Wi-Fi
Verde (piscar lentamente)	Conectando	Wi‑Fi
Verde/Desligado (sólido)	Normal	Operação
Âmbar (piscando lentamente)	Não conectado	Wi‑Fi
Verde/Âmbar (alternando)	Modo sem fio	Dispositivo
Vermelho (piscando)	Não pareado	Sem fio
Verde/Vermelho/Âmbar (alternando)	Recurso acionado	Aplicativo

Indicadores LED Legrand

Cor	Status	Indicação
Verde (piscando)	Configuração	Adicionar ao Wi-Fi
Verde (sólido)	On-line	Rede
Branco (sólido)	Conectado, mas desligado	Dispositivo
Verde/Vermelho (piscando)	Redefinindo	Padrão de fábrica
Vermelho (sólido)	Fora da rede	Redefinição de fábrica

Precauções de instalação

• Desconecte a alimentação do disjuntor principal antes de trabalhar.
• De acordo com NEC 310.16, 210.24(1) e 240.4(D)(4), use cobre #14AWG para um circuito de 15A, 120V.
• Descasque condutores não desencapados de fábrica:3/4" para fiação lateral, 1/2" para fiação traseira.
• Aperte os parafusos do terminal com 14–18 pol.lb (1,6–2,0N·m) ou conforme especificado pelo fabricante.
• Mantenha o fio entre o switch e o companheiro a menos de 90 m (300 pés).
• Instale dispositivos de 15 A apenas em um disjuntor de 15 A.
• Use dispositivos apenas em ambientes internos.
• Se não tiver certeza, consulte um eletricista licenciado e os códigos locais.

Isenção de responsabilidade: O autor não assume nenhuma responsabilidade por ferimentos ou danos resultantes de instalação inadequada. O trabalho elétrico é perigoso; tenha cautela.
