Fiação do interruptor inteligente Z-Wave, dimmer e controlador de velocidade do ventilador
Como conectar um switch inteligente Z-Wave série 800, dimmer e controlador de velocidade do ventilador com conexão de fio neutro
O que é um switch inteligente Z-Wave?
Um switch Smart Z‑Wave série 800 15A (como ZW15S, ZW6HD e ZW4SF da Leviton) é um switch inteligente embutido na parede que permite que a iluminação e as cargas elétricas sejam controladas por meio de uma rede doméstica inteligente Z-Wave e hub compatível. Ele substitui um interruptor de parede padrão e pode ser operado manualmente, por meio de um aplicativo móvel ou por controle de voz quando conectado a um sistema doméstico inteligente.
O switch é classificado para 15 A a 120 Vca para cargas gerais em configurações unipolares ou de 3 vias. Suporta cargas LED/CFL de 5A, reator magnético de 15A, iluminação incandescente ou halógena de 1500 W e motores de até ¾ HP. Essas classificações permitem controlar iluminação, ventiladores de teto, exaustores, bombas e outras cargas residenciais.
O switch inteligente Z-Wave pode ser emparelhado com outros dispositivos complementares do switch inteligente (como DD0SR, DD0SR-DLZ e DD00R etc.), para controlar a operação do switch de outro local. Eles podem ser usados para agendamento (ou seja, ligar/desligar as luzes externas ao nascer/pôr do sol. Resumindo, esses interruptores podem ser controlados de qualquer lugar usando um hub Z-Wave compatível.
Ele também suporta rede mesh Z-Wave sem fio de 8ª geração e qualquer outra rede habilitada para Z-Wave (rede Z-Wave Plus – 908,40, 908,42, 916,00 MHz). Esses recursos permitem que os dispositivos inteligentes se comuniquem entre si e ampliem a confiabilidade da rede.
As principais vantagens do switch inteligente Z-Wave® são controle remoto, agendamento e automação de voz quando conectado a um hub Z-Wave compatível. O switch também pode atuar como um repetidor para fortalecer a rede mesh Z-Wave. Esses interruptores são uma opção adequada para controle de iluminação inteligente em residências, gerenciamento de energia, automação de iluminação de segurança e controle de iluminação em vários locais usando interruptores complementares.
É bom saber: Z-Wave® é um protocolo de rede mesh sem fio de baixo consumo de energia projetado em 900 MHz para automação residencial inteligente confiável e segura.
Como conectar um dispositivo inteligente Z-Wave
Um switch inteligente Z-Wave é instalado substituindo um switch de parede existente e conectando os condutores do circuito aos cabos do switch.
No tutorial de fiação a seguir, mostraremos como conectar os seguintes dispositivos inteligentes Z-Wave:
- Interruptor inteligente Z-Wave série 800 (ZW15S)
- Interruptor dimmer inteligente Z-Wave série 800 (ZW6HD)
- Controlador inteligente de velocidade do ventilador Z-Wave Plus (ZW4SF)
A configuração da fiação é idêntica para todos esses dispositivos e um fio neutro deve estar disponível na caixa de parede para operação adequada. Para uma operação confiável, o dispositivo inteligente deve ser instalado a 15 m (50 pés) do hub ou outro repetidor habilitado para Z-Wave.
Para uma aplicação de carga única, as conexões necessárias são linha (fio quente - preto), carga (fio vermelho), neutro (fio branco), um viajante (terminal T usado para comutação de 3 vias) e fios de aterramento (cobre nu ou verde) na caixa de parede. O fio de linha fornece energia para o switch, o fio de carga vai para a luz ou dispositivo, o fio neutro alimenta os componentes eletrônicos inteligentes e o fio terra fornece aterramento de segurança.
Aviso :Antes de iniciar a instalação da fiação, certifique-se de que a alimentação do circuito esteja desligada desligando o disjuntor correspondente ou o disjuntor principal no quadro elétrico principal.
Para uma instalação unipolar,
- Conecte o condutor de linha (quente) (fio preto) dos condutores do circuito derivado ao cabo de “Linha” da chave.
- Amarre os fios neutros (brancos) junto com o fio neutro “N” da chave.
- Conecte o fio de carga da luz (fio preto) ao fio de “carga” (fio vermelho) por meio de uma porca de fio.
- Conecte o condutor de aterramento do equipamento (fio terra) ao terminal de aterramento.
- Coloque uma porca de arame no cabo viajante (amarelo/vermelho), pois ele não é usado em aplicações de carga única.
Após a fiação, monte o switch na caixa de parede, restaure a energia e emparelhe o dispositivo com um hub Z-Wave compatível.
É bom saber:
- O switch inteligente Z-Wave requer uma conexão neutra, bem como um hub compatível com Z-Wave para controle e operações inteligentes.
- O cabo viajante (T - Amarelo/Vermelho) é usado no controle de 3 vias ou em vários locais com outros switches complementares inteligentes compatíveis, como switch inteligente complementar, dimmer complementar inteligente, etc.
Para controle de 3 vias ou em vários locais, o switch inteligente é instalado em uma caixa e emparelhado com um switch complementar com fio compatível. O companheiro se comunica com o interruptor principal por meio de fiação viajante, o que permite que a mesma luz seja controlada em vários locais.

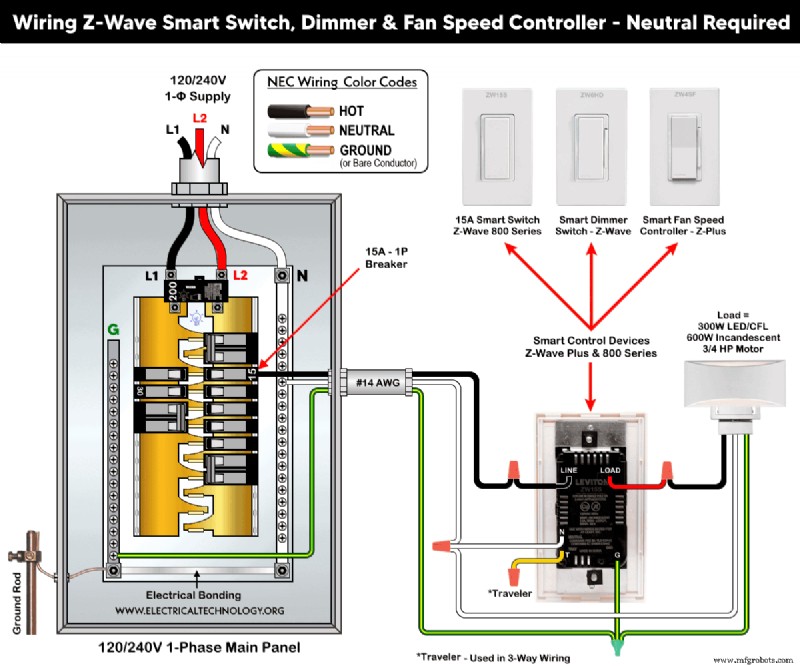

Diagrama de fiação de um dispositivo de controle inteligente (Série Z-Wave/Plus e 800) como um interruptor inteligente, interruptor dimmer ou controlador inteligente de velocidade do ventilador
Clique na imagem ou abra em uma nova aba para ampliar
Adicionar dispositivo à rede e ao hub
O switch Smart Z-Wave Série 800 suporta SmartStart. Ele pode ser incluído em uma rede Z-Wave digitalizando o código QR ou inserindo o código PIN localizado na parte frontal, traseira ou na alça do dispositivo. Depois que o dispositivo for ligado, ele entrará automaticamente na rede em 10 minutos.
Para entrar no modo de configuração, pressione e segure o botão superior por 7 segundos até que o LED de status fique âmbar. Solte o balancim; o LED de status piscará em âmbar, indicando que o dispositivo entrou no modo de configuração.
Para sair do modo de configuração e retornar à operação normal, repita o mesmo processo até que o LED fique âmbar novamente.
Para adicionar o switch inteligente a uma rede de hub Z-Wave, entre no modo de configuração conforme descrito acima. Coloque o controlador Z-Wave no modo de inclusão de acordo com as instruções do controlador. Toque no botão uma vez; o LED de status piscará em verde e o controlador confirmará que o dispositivo foi incluído com sucesso na rede Z-Wave.
Para remover o dispositivo da rede, repita o mesmo processo mostrado para inclusão e remova o dispositivo da rede conforme as instruções do controlador.
Instruções e precauções.
- Sempre desconecte a fonte de alimentação desligando o disjuntor no painel de serviço principal antes de realizar qualquer trabalho elétrico.
- De acordo com as tabelas NEC 310.16, 210.24(1) e 240.4(D)(4), o tamanho correto do disjuntor e do condutor para um circuito de 15A, 120V é cobre #14 AWG. Portanto, use condutores de cobre nº 14 AWG ou revestidos de cobre com interruptores, disjuntores e receptáculos inteligentes de 15A.
- Os interruptores e receptáculos de 15A/120V devem ser instalados apenas em um disjuntor de 15 A.
- Os dispositivos inteligentes destinam-se apenas ao uso interno.
- Se não tiver certeza sobre qualquer parte da instalação, consulte um eletricista licenciado e garanta a conformidade com os códigos elétricos locais aplicáveis.
Isenção de responsabilidade:
O autor não assume nenhuma responsabilidade por qualquer perda, lesão ou dano resultante do uso ou uso indevido destas informações, incluindo instalação inadequada do circuito. O trabalho elétrico pode ser perigoso. Sempre tenha extremo cuidado ao trabalhar com eletricidade.
