Instalando tomadas Wi-Fi Smart GFCI 15A e 20A – Um guia completo de fiação

Como conectar uma tomada GFCI inteligente em painéis de 120/240 V

As tomadas Wi-Fi Smart GFCI combinam proteção contra falha à terra com alertas móveis em tempo real. Quando ocorre uma falha, o dispositivo envia uma notificação instantânea para o seu smartphone através do My Leviton app, proporcionando tranquilidade sem sacrificar a segurança.

Essas tomadas são ideais para áreas de alto risco, como garagens, porões e espaços externos onde verificações de rotina são incomuns. Eles também podem ser emparelhados com outros dispositivos Decora Smart para um sistema de monitoramento residencial totalmente integrado.

O que é um GFCI e onde ele deve ser instalado?

Um interruptor de circuito de falha à terra (GFCI) monitora o equilíbrio de corrente entre quente e neutro. Se for detectado um desequilíbrio, ele desconecta instantaneamente o circuito para evitar choque elétrico. O NEC 210.8(A) exige proteção GFCI em cozinhas, banheiros, lavanderias, oficinas, porões, garagens, garagens e áreas externas, como piscinas, decks e pátios.

• As tomadas GFCI protegem o dispositivo conectado a elas e quaisquer tomadas a jusante no mesmo circuito.
• Eles não protegem contra curtos-circuitos ou sobrecargas.
• A Leviton oferece modelos 15A (D2GF1) e 20A (D2GF2).
• O LED de status indica alimentação, proteção e integridade da fiação.
• Um alarme sonoro opcional pode ser ativado por meio do aplicativo My Leviton.

Principais especificações técnicas

• Modelo: Tomada Decora Smart Wi‑Fi GFCI – NEMA 5‑15 / 5‑20
• Pólos: 2 pólos, 3 fios (aterrado)
• Tensão: 125 V, 60 Hz, monofásico
• Atual: 15A ou 20A
• Nível da viagem: ClasseA, 5mA ±1mA
• Classificação de curto-circuito: 10kA
• Tamanho do fio: #14AWG para 15A, #12AWG para 20A (cobre)
• Rescisões: Compatível com fio traseiro ou fio lateral
• Compatibilidade: Todos os dispositivos Decora, aplicativo My Leviton

Instalando um Smart GFCI 15A em um Smart Panel

1. Desligar a energia – Desligue o disjuntor principal antes de começar.
2. Verificar circuito – Confirme se a tomada está em um circuito de 15 A, 120 V com um disjuntor unipolar e condutores #14AWG.
3. Identificar LINE vs. LOAD – LINE alimenta energia do painel; LOAD passa energia para tomadas a jusante. Se apenas um cabo entrar na caixa, é LINE. Com dois cabos, use um testador sem contato após um breve pulso de energia para determinar o condutor energizado.
4. Descasque e faça a terminação dos fios – Descasque 19 mm (¾”) do isolamento do fio lateral ou 16 mm (⅝”) do fio traseiro. Conectar:
   • Parafuso “LINE” preto (quente) para latão
   • Parafuso “LINE” branco (neutro) a prateado
   • Verde/nu (terra) para parafuso verde
   Aperte os parafusos com 1,6–2N·m (14–18in·lb).
5. Montar o dispositivo – Fixe a tomada na caixa, coloque a placa de cobertura.
6. Restaurar energia e testar – Ligue o disjuntor principal e o disjuntor. Pressione o botão RESET; um LED verde sólido confirma a fiação correta. Pressione TEST para verificar os disparos das tomadas e pressione RESET novamente.

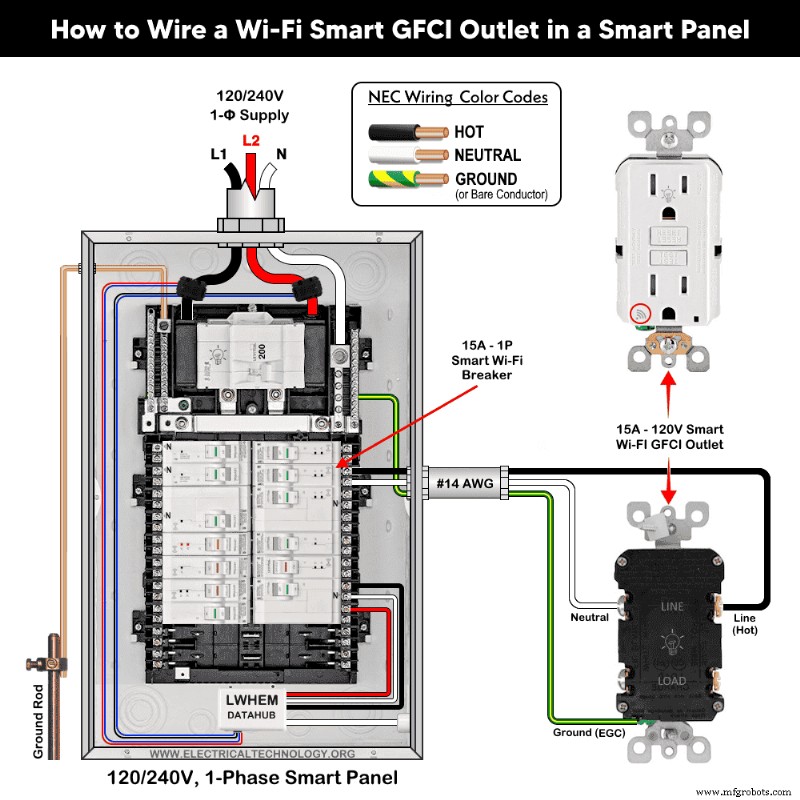

Abaixo está um diagrama de fiação para um GFCI inteligente de 15 A, 120 V (Decora D2GF1-KW) fornecido por um disjuntor inteligente Wi-Fi unipolar de 15 A em um painel inteligente Leviton.

LEDs indicadores de status

• VERDE sólido – ligado e funcionando
• Piscando/VERMELHO – falha ou conexão incorreta
• DESLIGADO – desarmado ou sem energia de carga

Instalando um Smart GFCI 20A com uma tomada padrão

A fiação lateral LINE é idêntica à instalação de 15A. Para proteção downstream, conecte os terminais LOAD:

1. Remova o adesivo amarelo que cobre os terminais LOAD.
2. Fixe a saída quente ao parafuso de latão “LOAD”; em seguida, conecte ao terminal de latão da tomada padrão de 20A.
3. Prenda o neutro de saída ao parafuso prateado “LOAD”; em seguida, conecte ao terminal prateado da tomada padrão.
4. Junte todos os fios terra e prenda-os ao parafuso verde.

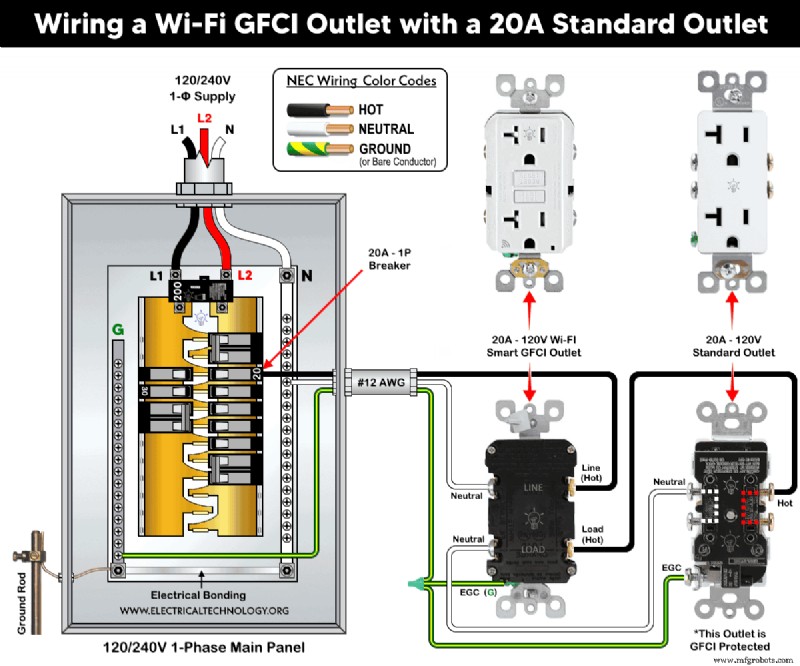

Abaixo está um diagrama que ilustra um GFCI inteligente de 20A, 120V conectado a uma tomada convencional de 20A em um disjuntor unipolar de 20A usando condutores #12AWG.

Nota importante

• As tomadas conectadas aos terminais LOAD são protegidas pelo GFCI.
• As tomadas conectadas aos terminais LINE não são protegidas.

Recursos inteligentes e controles de segurança

• Use o aplicativo My Leviton para adicionar o dispositivo, ativar notificações e ativar o alarme sonoro.
• O controle remoto ON/OFF foi desativado por projeto para manter a conformidade e a segurança do código.

Precauções de instalação

• Use #14AWG para circuitos de 15A, #12AWG para circuitos de 20A.
• Siga as especificações de torque do dispositivo (14–18in·lb).
• Uma tomada de 15A não deve ser usada em um circuito de 20A; por outro lado, um plugue de 20 A não cabe em uma tomada de 15 A.
• Use apenas receptáculos de 15A em disjuntores de 15A; use apenas receptáculos de 20A em disjuntores de 20A.

Aviso de segurança

• Sempre desconecte a alimentação principal antes de trabalhar em qualquer circuito.
• Se não tiver certeza, consulte um eletricista licenciado.
• A instalação inadequada pode resultar em choque elétrico ou incêndio.
