Instalação de disjuntores inteligentes AFCI/GFCI de dupla função em um centro de carga inteligente de 120/240 V

Instalação de disjuntores AFCI/GFCI inteligentes de função dupla em um centro de carga inteligente de 120/240 V

O que é um disjuntor AFCI/GFCI de dupla função?

Um disjuntor AFCI/GFCI de função dupla combina a proteção do interruptor de circuito de falha de arco (AFCI) e do interruptor de circuito de falha de aterramento (GFCI) em um único dispositivo. Instalado no painel de serviço, protege todo o circuito derivado – desde o disjuntor até a tomada final – atendendo aos requisitos de segurança do Código Elétrico Nacional (NEC).

A parte AFCI detecta arcos perigosos causados por conexões soltas, condutores danificados ou isolamento deteriorado. Quando uma assinatura de arco anormal é identificada, o disjuntor desarma, interrompendo o circuito e mitigando o risco de incêndio.

A parte GFCI monitora o equilíbrio da corrente entre os condutores quente e neutro. Um desequilíbrio de aproximadamente 5 miliamperes, indicativo de fuga para a terra, desencadeia um disparo quase instantâneo para proteger as pessoas de choques eléctricos. Ao integrar ambas as tecnologias, um disjuntor de dupla função oferece proteção abrangente contra riscos de incêndio e choque em um único circuito.

Requisitos de código

NEC 210.8 exige proteção GFCI, enquanto NEC 210.12 exige proteção AFCI em quartos, cozinhas, lavanderias e locais semelhantes. Quando um circuito derivado precisa de ambos os tipos de proteção, um disjuntor de função dupla normalmente é a solução mais eficiente, eliminando a necessidade de dispositivos separados.

Para unidades residenciais, um circuito que atenda a um local exigido pelo GFCI dentro de uma zona AFCI deve ter ambas as proteções. Todos os circuitos receptáculos de 120 V, 15 A e 20 A que atendem bancadas de cozinha, por exemplo, exigem proteção dupla. Um eletricista pode instalar um disjuntor AFCI com um receptáculo GFCI ou um disjuntor de função dupla para satisfazer NEC 210.8 e 210.12.

É bom saber: Um disjuntor combinado AFCI/GFCI satisfaz tanto NEC 210.12 (AFCI) quanto NEC 210.8 (GFCI) em um único dispositivo, simplificando a conformidade.

Disjuntores AFCI/GFCI inteligentes

A Leviton oferece disjuntores AFCI/GFCI inteligentes de segunda geração (por exemplo, LB115-DST para 15A e LB120-DST para 20A) que suportam controle remoto por meio do aplicativo My Leviton. Esses disjuntores apresentam uma corrente nominal de curto-circuito de 10 kA e permitem ligar/desligar o disjuntor, programar a operação e revisar o histórico operacional — tudo a partir do seu smartphone.

É bom saber: Os disjuntores AFCI/GFCI inteligentes requerem um centro de carga Leviton (como LP220-BPD) e um hub LDATA ou um monitor de energia para toda a casa (LWHEM) para funcionalidade inteligente completa.

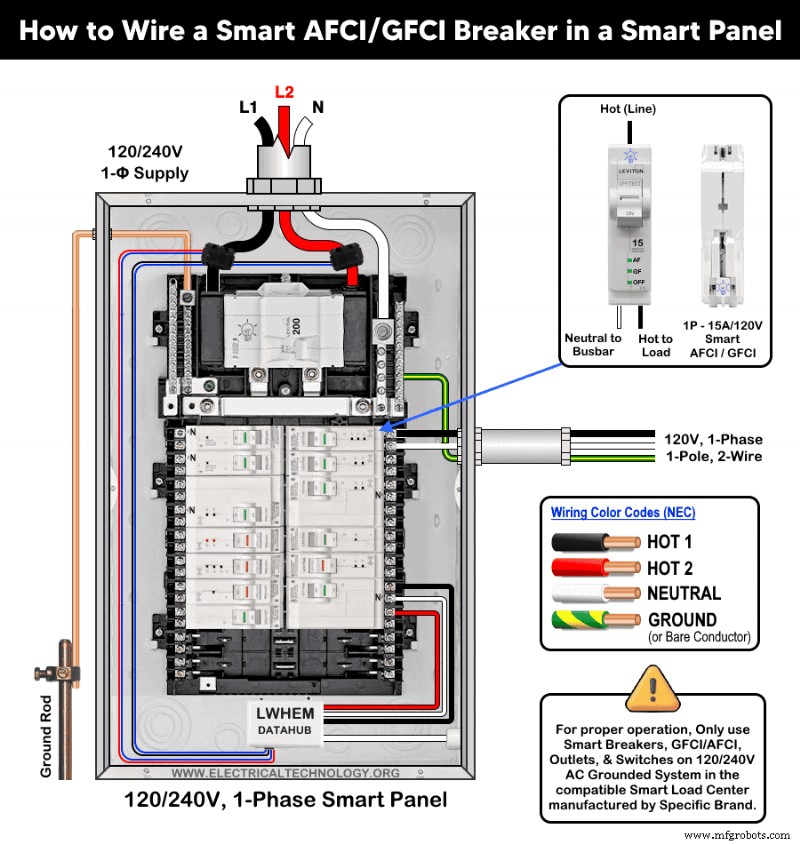

Fiação de um disjuntor AFCI/GFCI inteligente de função dupla

Instalação do disjuntor

• Desligue o disjuntor principal no painel ou desconecte a montante. Verifique se a energia está desligada com um testador sem contato.
• Remova a tampa do painel para acessar os compartimentos dos disjuntores. Um disjuntor monopolar ocupa um slot e se encaixa em um único barramento.
• Posicione a alavanca do disjuntor na posição DESLIGADA e encaixe o disjuntor no barramento.
• Aperte todos os parafusos do terminal com 25 pol.-lbs (ou siga o valor de torque no painel traseiro do dispositivo).

Conexão de condutores de carga

Os disjuntores inteligentes AFCI/GFCI de segunda geração estão disponíveis apenas como unidades monopolar classificadas em 15A ou 20A. A fiação é simples:

• Retire aproximadamente 0,4 polegada (≈10 mm) de isolamento dos condutores de carga.
• Conecte o condutor quente (preto) ao parafuso de latão no disjuntor.
• Conecte o condutor neutro (branco) ao parafuso prateado do disjuntor.
• Ligue o aterramento (nu ou verde) ao barramento de aterramento do painel.

Aviso: O neutro da carga deve ser conectado ao terminal neutro do disjuntor (marcado com "N"), não ao barramento neutro do painel. O condutor de aterramento deve estar ligado ao barramento de aterramento do painel e não ao disjuntor.

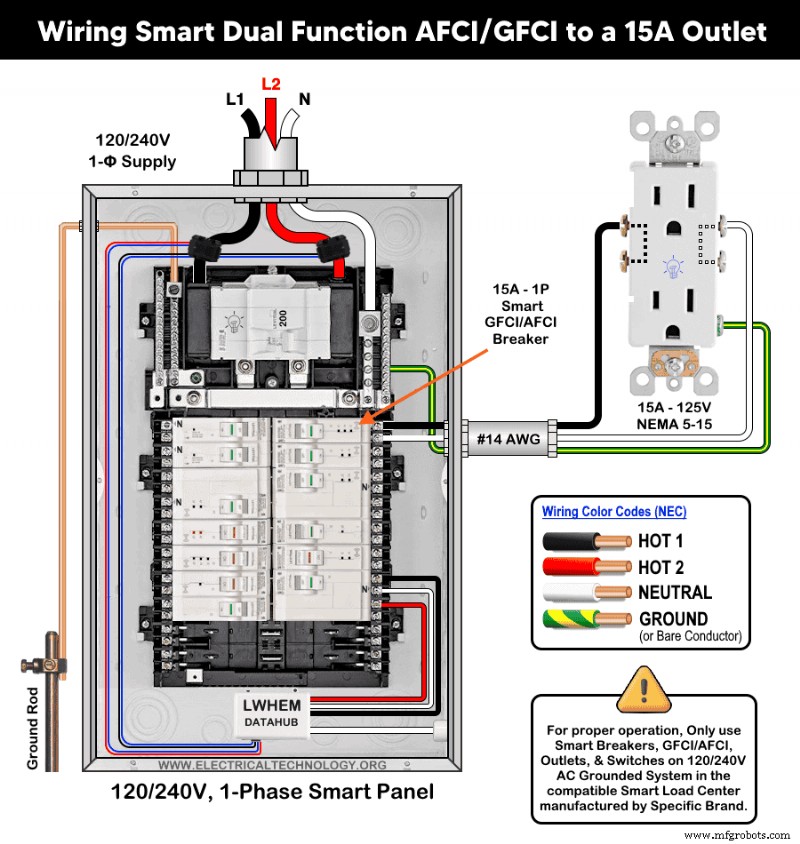

O diagrama de fiação abaixo ilustra um disjuntor AFCI/GFCI inteligente de 1 pólo e 120 V conectado com condutores AWG nº 14 para proteger uma tomada de 15 A/120 V (NEMA 5-15).



Recoloque a tampa do painel, garantindo que as etiquetas e alças permaneçam visíveis. Restaure a energia no disjuntor principal e coloque o disjuntor AFCI/GFCI inteligente em LIGADO. Se o disjuntor não permanecer LIGADO ou desarmar imediatamente, verifique novamente as conexões de neutro e de carga. Consulte a tabela de solução de problemas do indicador de status LED abaixo para obter orientação.

Testando o disjuntor

Depois de restaurar a energia do painel, mova a alavanca do disjuntor de DESLIGADO para LIGADO.

• Se o disjuntor permanecer LIGADO e a janela da alça acender em verde, a fiação está correta e o disjuntor está operacional.
• Se o disjuntor não reiniciar, inspecione novamente a fiação, consulte a tabela LED indicadora de status ou entre em contato com um eletricista licenciado.

Tabela de solução de problemas do indicador de status do LED

A tabela a seguir explica o significado de diagnóstico de cada estado de LED em um disjuntor AFCI/GFCI inteligente.

Alça do disjuntor	LED AF	LED GF	LED ON/OFF	Status do dispositivo
Verde	DESATIVADO	DESATIVADO	DESATIVADO	ATIVADO
Verde	DESATIVADO	DESATIVADO	LIGADO – Sólido	Desligamento remoto
Vermelho	DESATIVADO	DESATIVADO	DESATIVADO	Desarme por curto-circuito/sobrecarga
Vermelho	LIGADO – Sólido	DESATIVADO	DESATIVADO	Disparo de falha de arco em série
Vermelho	DESATIVADO	LIGADO – Sólido	DESATIVADO	Desarme de falha à terra
Vermelho	LIGADO – Piscando	DESATIVADO	DESATIVADO	1 segundo. Atraso – Disparo de Falha de Arco Paralelo
Vermelho	DESATIVADO	LIGADO – Piscando	DESATIVADO	3 seg. Atraso – Neutro mal conectado
Vermelho	LIGADO – Piscando	LIGADO – Piscando	DESATIVADO	0,1 seg. Atraso – Substitua o Disjuntor
Branco	DESATIVADO	DESATIVADO	DESATIVADO	Desligamento manual

Precauções

• Sempre desconecte a energia desligando o disjuntor principal antes de qualquer trabalho elétrico.
• Evite instalar disjuntores AFCI, GFCI, AFCI/GFCI ou GFPE em circuitos com neutros compartilhados; tais configurações podem causar disparos incômodos.
• Não use disjuntores AFCI/GFCI para equipamentos de suporte vital em hospitais ou unidades de serviços de saúde – disparos desnecessários podem interromper a energia crítica.
• Instale disjuntores GFCI/AFCI usando apenas condutores de cobre ou revestidos de cobre.
• Se não tiver certeza sobre qualquer etapa, consulte um eletricista licenciado para garantir a conformidade com os códigos locais.
• Tenha extremo cuidado ao trabalhar com eletricidade; o manuseio inadequado pode causar ferimentos, danos materiais ou morte.
• O autor não assume nenhuma responsabilidade por qualquer perda, lesão ou dano resultante do uso ou interpretação incorreta destas informações ou da instalação inadequada de qualquer circuito.
