Cabos planos flexíveis:eleve seus projetos com conectividade leve e de alto desempenho

Você deseja substituir a fiação volumosa por uma solução leve e altamente flexível? Os cabos planos flexíveis (FFC) permitem que os projetistas obtenham conectividade compacta e robusta em espaços apertados. Eles são a escolha certa para smartphones, laptops, chicotes automotivos e automação industrial, onde espaço e confiabilidade são fundamentais.

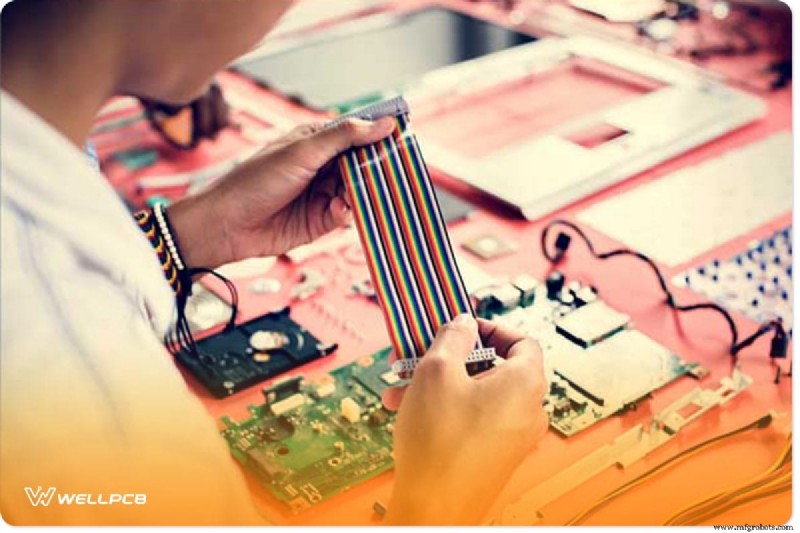

O que são cabos planos flexíveis?

Como o nome indica, cabos planos flexíveis são interconexões elétricas finas e planas que podem dobrar sem perder desempenho. Eles pertencem à família de eletrônicos flexíveis ou circuitos flexíveis e são comumente encontrados em eletrônicos de consumo de alta densidade. Embora o termo circuito impresso flexível (FPC) às vezes é usado de forma intercambiável, os FPCs, na verdade, envolvem circuitos impressos em um substrato flexível; Os FFCs são simplesmente as próprias conexões dos fios.

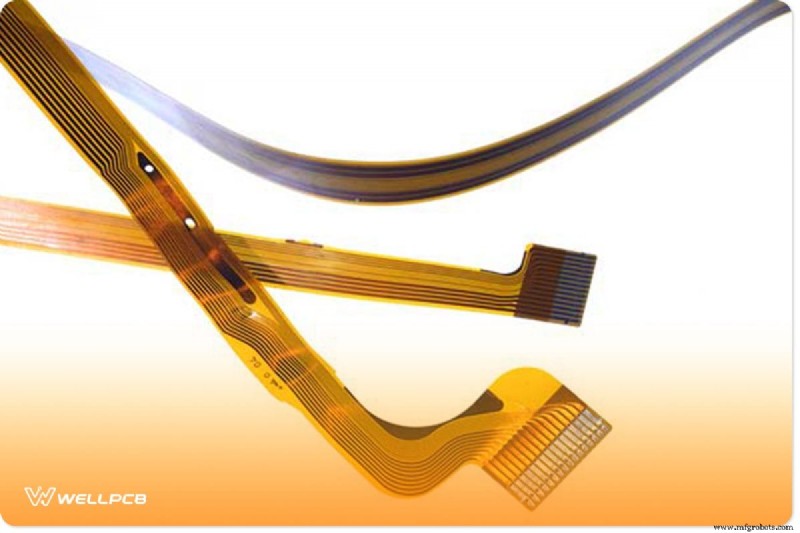

A Figura 1 mostra três fitas de cabos planos flexíveis, ilustrando o layout compacto de fios paralelos que oferece características elétricas consistentes.

Principais recursos dos cabos planos ultraflexíveis

• Flexibilidade incomparável: Condutores de cobre ultraflexíveis com revestimentos de silicone ou estanho permitem um raio de curvatura mínimo de 0,25 pol., ideal para gabinetes apertados.
• Durabilidade: Projetados para até 10 milhões de ciclos flexíveis, os FFCs mantêm a integridade mesmo sob movimentos repetidos.
• Tolerância a ambientes agressivos: Operam de –65°C a 260°C e resistem à névoa salina, vapor e produtos químicos, tornando-os adequados para salas limpas e sistemas de vácuo.
• Resistente ao fogo: Atende aos padrões de chama vertical UL‑94, proporcionando uma camada extra de segurança para aplicações em altas temperaturas.
• Isolamento transparente e robusto: Materiais dielétricos de alta qualidade mantêm os condutores isolados sem adicionar volume.

Esses atributos tornam os FFCs a escolha preferida quando a confiabilidade e a economia de espaço são críticas.

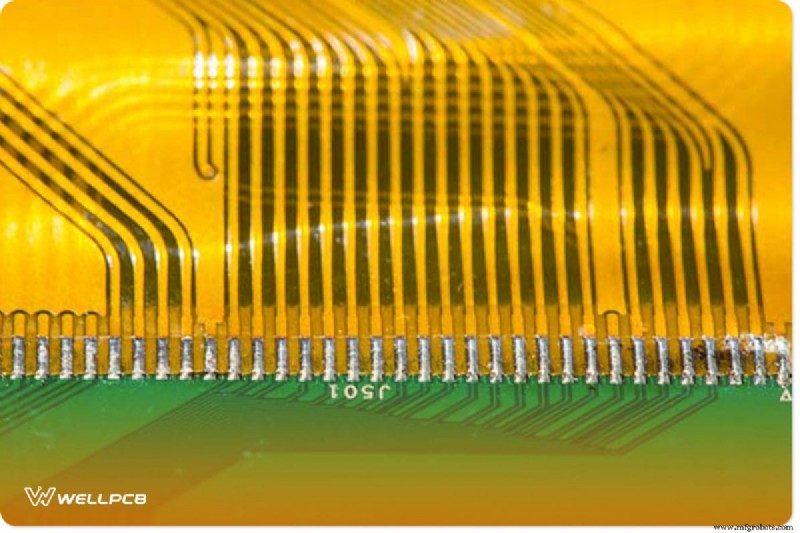

Especificações comuns

Duração da exposição

O comprimento exposto em cada terminação onde o cabo se conecta a uma placa ou conector.

Argumento de venda

Passo é a distância centro a centro entre condutores adjacentes. Os valores típicos são 1 mm ou 0,5 mm, mas o passo pode ser personalizado para atender aos requisitos específicos do projeto.

Tipos

A maioria dos fabricantes oferece dois estilos principais:Tipo A (ou Tipo 1), onde todas as terminações ficam voltadas para o mesmo lado, e Tipo D (ou Tipo 2), onde as terminações alternam os lados. Essa distinção influencia como os cabos são roteados em um circuito.

Tamanho do condutor

Refere-se à área da seção transversal de cada fio, afetando diretamente a capacidade e a impedância de condução de corrente.

Reforço

Alguns FFCs incluem uma fina camada de reforço na extremidade exposta para facilitar a inserção nos conectores, reduzindo a força de inserção e evitando danos.

Vantagens em relação aos cabos redondos tradicionais

• Confiabilidade: Condutores paralelos eliminam muitos erros de fiação comuns em conjuntos de feixes.
• Peso e Força: Mais leves que os designs de par trançado ou feixe de cabos, mantendo a estabilidade mecânica.
• Eficiência de espaço: O volume mínimo permite a colocação em gabinetes apertados.
• Parâmetros elétricos consistentes: A geometria fixa produz indutância e impedância uniformes e diafonia mínima.
• Alta capacidade atual: A grande área de superfície melhora a dissipação de calor, permitindo correntes mais altas para o mesmo tamanho de condutor.
• Inclinação baixa: Os sinais viajam em paralelo, minimizando as diferenças de tempo.
• Interconexões de alta densidade: Mais condutores podem ser compactados no mesmo espaço.
• Facilidade de uso: Flexível o suficiente para ser roteado em praticamente qualquer formato.

Aplicativos Típicos

Os cabos planos flexíveis são onipresentes em todos os setores:

• Eletrônicos de consumo – scanners, copiadoras, LCDs, DVD players e consoles de jogos.
• Arnês automotivo e aeroespacial.
• Automação industrial, papel e celulose, processamento de alimentos e bebidas.
• Equipamento de diagnóstico médico.
• Fabricação e embalagem de semicondutores.

WellPCB oferece serviços de montagem FFC personalizados, adaptados às necessidades do seu projeto, desde o protótipo até a produção em massa.

Conclusão

Quando espaço, peso e confiabilidade não são negociáveis, os cabos planos flexíveis superam os cabos redondos tradicionais. Sua durabilidade, desempenho consistente e facilidade de integração fazem deles a escolha inteligente para projetos de próxima geração. Contate a WellPCB hoje para discutir como nossas soluções FFC podem levar seu produto ao mercado de forma mais rápida e eficiente.
