Biselamento do conector de borda – revestimento dourado para conexões PCB confiáveis

No mundo atual que prioriza a mobilidade, a transferência contínua de dados entre placas de circuito é essencial. Os conectores Gold Finger Edge fornecem o contato confiável e de baixa resistência necessário para manter dispositivos como placas de som, placas gráficas e placas-mãe se comunicando sem problemas.

Por que o banho de ouro é essencial para os dedos do conector Edge

Cada vez que uma placa é inserida ou removida, as almofadas de contato sofrem estresse mecânico constante. Uma superfície durável e resistente à corrosão é, portanto, fundamental para evitar desgaste, falhas e tempos de inatividade dispendiosos. O ouro atende a essas demandas graças à sua condutividade elétrica incomparável, resistência à oxidação e excelente compatibilidade com outros metais quando ligado com níquel ou cobalto.

Vários estudos confirmam que o ouro tem uma das resistências elétricas mais baixas de qualquer metal e permanece inerte mesmo quando exposto a ambientes agressivos. Essas propriedades fazem dele o padrão do setor para conectores de alto desempenho e longa vida útil.

Materiais comumente usados para fabricar dedos de ouro

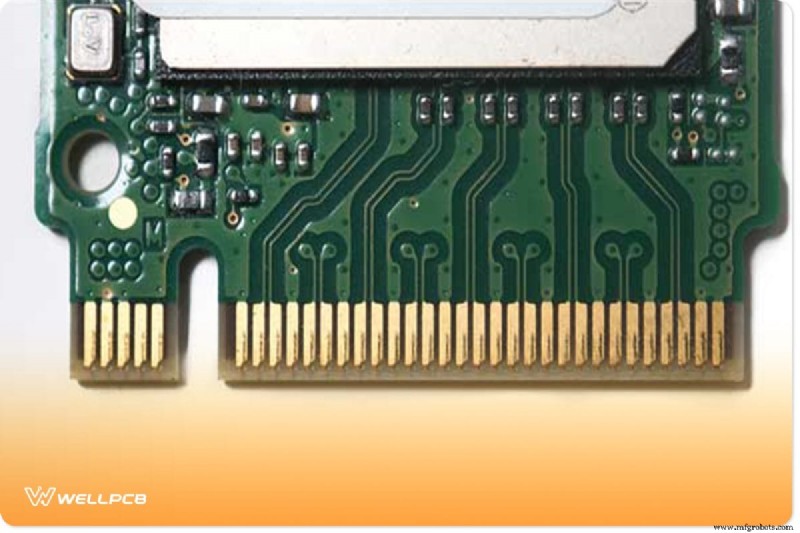

Os dedos de ouro são normalmente produzidos a partir de ouro flash – uma liga endurecida e de alta pureza que pode suportar as forças de inserção exigidas em produtos eletrônicos industriais e de consumo. Especificações precisas são vitais:a espessura do revestimento deve estar na faixa de 3 µm a 50 µm para equilibrar durabilidade e capacidade de fabricação.

A alta dureza do Flash Gold permite que ele suporte ciclos de atuação repetidos – muitas vezes excedendo 1.000 inserções – enquanto permanece fácil de soldar. Esta combinação de resistência e funcionalidade fez do flash gold a escolha preferida dos fabricantes em todo o mundo.

Limitações da tecnologia Gold-Finger

O folheamento a ouro é um processo de nível superficial que requer configurações precisas de galvanoplastia. Consequentemente, muitos fabricantes limitam o comprimento dos dedos a cerca de 40 mm, com tamanhos mais longos ou personalizados que exigem etapas de produção mais complexas.

Restrições adicionais incluem a necessidade de camadas internas livres de cobre para evitar a exposição do cobre descoberto durante o chanfro. Em PCBs flexíveis, a separação mínima entre as camadas superior e inferior não deve exceder 150 µm, e o comprimento total deve permanecer abaixo de 40 mm para manter a integridade estrutural.

Quando o comprimento dos dedos se desvia do padrão, pode ocorrer desalinhamento, comprometendo a continuidade elétrica e o ajuste mecânico.

Aplicações primárias dos dedos de ouro

Os conectores Gold-finger edge servem como pontos de contato primários entre PCBs adjacentes. Seus principais benefícios incluem:

• Chanframento do conector de borda – facilita a integração de adaptadores especiais e melhorias modulares.

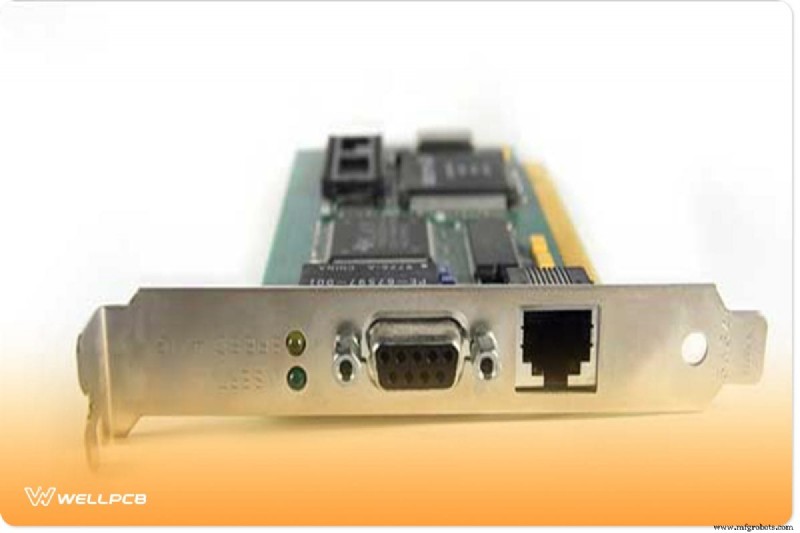

• Pontos de interconexão – permite transferência confiável de sinal via ISA, AGP, PCI e outros slots quando uma PCB secundária se conecta a uma placa-mãe.
• Conexões externas – suporta contatos robustos em máquinas industriais e sistemas automatizados.

O que é um conector Edge?

Um conector de borda é o periférico de uma placa de circuito impresso projetado para combinar com um soquete correspondente. Normalmente possui trilhas metálicas contínuas que garantem contato de baixa resistência. Os conectores de borda são preferidos por sua economia, robustez e simplicidade.

Chanfrar o conector de borda

O chanfro envolve o corte de uma borda quadrada em um perfil inclinado, geralmente entre 30° e 45°, para melhorar a facilidade de inserção e o alinhamento. Esta etapa é realizada após a aplicação da máscara de solda, mas antes do acabamento final da superfície. O chanfro adequado garante que os dedos de ouro se encaixem com segurança, reduzindo o risco de desalinhamento ou contato parcial.

Diretrizes, padrões e regulamentos para Gold Fingers

A Associação para Tecnologias de Embalagem e Interconexão (APIT), antiga IPC, publica o padrão IPC-7221 que rege a fabricação gold-finger. Os principais requisitos incluem:

• Espessura – 3 µm a 50 µm.
• Inspeção visual – as bordas devem estar limpas, lisas e sem defeitos.
• Composição Química – um mínimo de 10% de cobalto na liga.
• Teste de adesão – teste de fita para verificar a adesão do ouro ao substrato.

Conclusão

Os conectores Gold Finger Edge continuam sendo a base dos conjuntos eletrônicos de alta confiabilidade. Sua resistência à corrosão, condutividade superior e durabilidade comprovada os tornam indispensáveis, especialmente em ambientes de precisão. Embora existam certos desafios de produção – como limitações de tamanho e requisitos rigorosos de revestimento – os padrões da indústria garantem uma qualidade consistente. Armados com esse conhecimento, designers e fabricantes podem selecionar com confiança as soluções ideais para suas aplicações.
