O manual completo de design e fabricação de PCB – do conceito à entrega

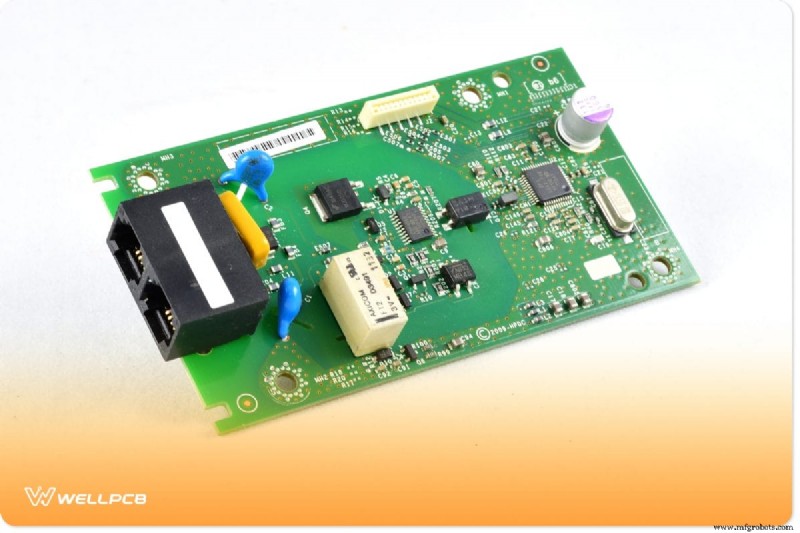

As placas de circuito impresso (PCBs) continuam sendo a espinha dorsal da eletrônica moderna, permitindo a integração densa de circuitos complexos em um espaço compacto. Seu papel é indispensável em dispositivos que vão desde smartphones até wearables.

Conseguir uma placa confiável e de alto desempenho requer atenção meticulosa ao gerenciamento de calor, interferência eletromagnética, controle de impedância e integridade mecânica. Cada fase – desde a captura esquemática e layout até a fabricação e montagem – deve ser executada com precisão para garantir que o produto final atenda aos rigorosos padrões de qualidade e confiabilidade.

Capítulo 1:Design e layout de PCB

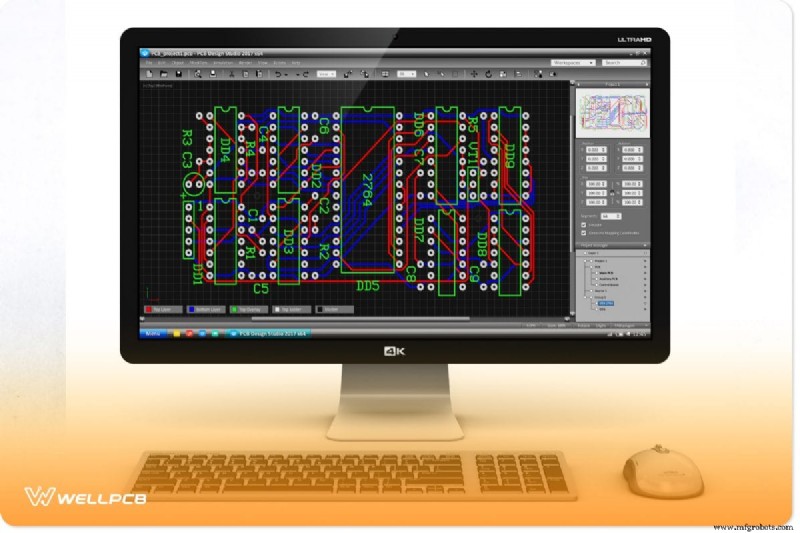

1.1 Selecionando o software de design correto

A base de um projeto de PCB bem-sucedido começa com a ferramenta de design certa. Uma solução CAD robusta deve simplificar o roteamento, por meio de posicionamento e aplicação de regras de projeto, ao mesmo tempo que oferece uma biblioteca abrangente de componentes e recursos avançados de simulação.

• Roteamento de rastreamento preciso e por definição
• Verificações de regras de projeto integradas (DRC e ERC)
• Suporte para projetos multicamadas e análise de integridade de sinal de alta velocidade
• Visualização 3D para inspeção panorâmica e de perto
• Integração perfeita com sistemas CAD externos e formatos de arquivo

Opções de nível superior, como Altium Designer , Autodesk Eagle e DipTrace fornecer esses recursos, equilibrando potência e usabilidade. Ao escolher, priorize o conjunto de recursos em uma curva de aprendizado acentuada e, em seguida, avalie a relação custo-benefício e a flexibilidade de licenciamento.

1.2 Principais considerações sobre layout

Tamanho da placa e posicionamento dos componentes

As dimensões da placa devem estar alinhadas com o formato e os requisitos funcionais do produto alvo. Para dispositivos vestíveis ou módulos compactos, as restrições de espaço exigem layouts mais compactos, enquanto os eletrônicos de consumo maiores permitem espaços mais generosos.

A colocação estratégica de componentes é crucial para a capacidade de fabricação:

• Alinhe componentes semelhantes (por exemplo, transistores) para simplificar a montagem e a inspeção.
• Considere a altura e o tamanho do componente para evitar interferência mecânica e garantir uma soldagem por onda suave.
• Reserve amplo espaço de roteamento em torno de dispositivos de pinos altos para evitar congestionamento.

Práticas recomendadas para roteamento de sinal

O roteamento eficiente preserva a integridade do sinal e a capacidade de fabricação:

• Supervisão manual do roteamento automático: Verifique se as decisões de roteamento automático não comprometem a energia, o solo ou os caminhos de alta velocidade.
• Roteamento de alta velocidade: Use planos de aterramento sólidos, mantenha larguras de traços uniformes e empregue vias estrategicamente para evitar descontinuidades de impedância.
• Ônibus em cadeia: Consolide conexões de componentes idênticos para reduzir a confusão, mas considere o atraso de propagação adicional.
• Planos de energia/terra dedicados: Fornece caminhos de retorno de baixa impedância e protege sinais sensíveis contra EMI.

Regras e diretrizes de design

Estabelecer verificações de regras elétricas (ERC) e verificações de regras de projeto (DRC) claras antecipadamente garante um projeto fabricável. Defina larguras de traços, folgas por meio de especificações e parâmetros de alta velocidade para detectar problemas antes da fabricação.

1.3 Empilhamento e seleção de materiais

O empilhamento define o desempenho elétrico, a resistência mecânica e o comportamento térmico. Uma placa multicamadas típica alterna camadas de cobre, dielétrico e máscara de solda, cobertas com uma serigrafia.

Escolha de materiais para eficiência térmica e de custos

O FR-4 continua a ser o padrão da indústria devido à sua relação custo-benefício, embora ofereça condutividade térmica limitada. Para componentes de alta potência ou sensíveis ao calor, considere:

• Núcleo metálico (alumínio): Excelente dissipação de calor e suporte estrutural.
• Cerâmica (Alumina ou Nitreto de Alumínio): Desempenho térmico superior, mas custo mais elevado.

Equilibrar as necessidades térmicas com as restrições orçamentais é fundamental para um empilhamento ideal.

1.4 Vias e gerenciamento térmico

Por meio de tipos e suas aplicações

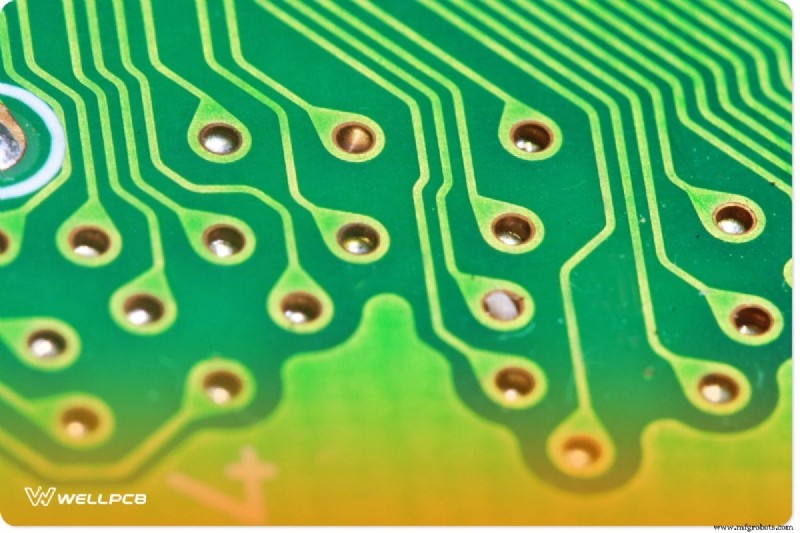

Vias – sejam elas diretas, cegas ou enterradas – conectam camadas e transferem corrente e calor. A consistência no tamanho e no posicionamento melhora o rendimento de fabricação e a confiabilidade elétrica. Consulte o fabricante da sua PCB para combinar as especificações com os requisitos térmicos e atuais da placa.

Gerenciando Desafios Térmicos

Placas de alta densidade geram calor significativo. Mitigar isso:

• Colocar vias dissipadoras de calor ou vias térmicas perto de componentes quentes.
• Usar dissipadores de calor, ventiladores ou almofadas de alívio térmico quando apropriado.
• Garantir espaço adequado em torno de peças de alta temperatura para permitir fluxo de ar e processos de soldagem.

Capítulo 2:Gerando Arquivos Gerber

2.1 O que são arquivos Gerber

Os arquivos Gerber são o padrão de fato para fabricação de PCB, codificando cada camada da placa como uma imagem vetorial 2D. Eles acompanham arquivos de perfuração para produzir a placa gravada final. Hoje, cerca de 90% dos trabalhos de PCB dependem de dados de perfuração Gerber 274‑X e Excellon.

Criando Gerbers com Eagle 3.55

Siga estas etapas simplificadas:

1. Abra o arquivo do seu quadro no Eagle.
2. Execute o DRILLCFG.ULP para gerar dados de perfuração.
3. Inicie o processador CAM e carregue o GERBER.CAM.
4. Processe o trabalho – aceite solicitações relacionadas a arquivos fictícios e múltiplas camadas de sinal.
5. Colete os arquivos gerados (por exemplo, .WHL, .CMP, .SOL, etc.), compacte-os e envie-os ao fabricante.

Gerando Gerbers no Altium Designer

1. Navegue até Arquivo> Saídas de fabricação> Arquivos Gerber .
2. Defina unidades de medida e seleções de camadas (por exemplo, desmarque G1–G3 para uma placa de 2 camadas).
3. Ative as aberturas incorporadas para arquivos mais limpos.
4. Clique em OK exportar.

2.2 Extensões de arquivo e ferramentas de visualização

Arquivos Gerber normalmente usam o 08 extensão, embora 18 , 25 e 39 também são comuns. Um visualizador dedicado é essencial para verificar o alinhamento das camadas, as folgas e a integridade geral do projeto.

• Visualizador Gerber on-line – Suporta Gerber 274X e Excellon, com recursos de zoom e alternância de camadas.
• Visualizador EasyEDA Gerber – Oferece isolamento de camadas, seleção de cores e análise estatística de furos e dimensões.
• Visualizador Gerber de inovação numérica – Compatibilidade robusta, zoom preciso e integração perfeita com exportações Eagle/Altium.

2.3 Armadilhas comuns e prevenção do Gerber

Erros típicos incluem:

• Camadas desalinhadas ou ausentes
• Folgas insuficientes de pad/traços
• Formatos de arquivo obsoletos ou incompatibilidades de unidades
• Objetos duplicados ou sobrepostos
• Arquivos incompletos ou corrompidos

Melhores práticas:

• Realize revisões completas do projeto antes da exportação.
• Use visualizadores dedicados para validar cada camada.
• Aproveite as verificações DRC/RDC integradas.
• Siga convenções de nomenclatura e unidades consistentes.
• Verifique a precisão dos arquivos de perfuração.
• Mantenha o controle de versão e colabore estreitamente com seu fabricante.

Capítulo 3:Processo de fabricação de PCB

A jornada de fabricação abrange seis etapas críticas:

3.1 Engenharia de Pré-Produção

Os engenheiros revisam os documentos do projeto, confirmam a integridade e geram uma cotação precisa. Esta etapa garante que todos os requisitos de fabricação sejam documentados e que possíveis problemas sejam sinalizados antecipadamente.

3.2 Laminação e imagem

• Laminação de corte: Tamanho da placa sob medida e geometria do painel.
• Secagem: Remova a umidade a 150°C por 3–4h para evitar empenamento.
• Imagem da camada interna: Aplique filme seco, exponha e revele para revelar vestígios de cobre.

O ataque químico subsequente remove o cobre desprotegido, deixando os traços desejados.

3.3 Perfuração e Revestimento

A perfuração – a laser ou mecânica – cria vias e furos passantes. A perfuração a laser oferece precisão para microvias, vias cegas e enterradas. O revestimento segue com Deposição Eletrolítica de Cobre (ECP) para camadas iniciais finas e Revestimento Eletrolítico Horizontal (HEP) para caminhos de cobre mais espessos.

3.4 Imagem e gravação da camada externa

O filme seco é aplicado na superfície externa do cobre, exposto e revelado. O cobre sob o filme é protegido durante esta etapa, garantindo a formação precisa dos traços.

3.5 Máscara de solda e serigrafia

Após a exposição aos raios UV, uma máscara de solda líquida protege o cobre da oxidação e corrosão. A impressão serigráfica adiciona identificadores de componentes críticos e instruções de montagem.

3.6 Acabamento de superfície e perfilamento

Acabamentos de superfície como ENIG, HASL, HASL sem chumbo e OSP proporcionam soldabilidade e durabilidade. A conformidade com a RoHS exige soluções isentas de chumbo para os mercados da UE. O perfil molda as bordas da placa de acordo com as especificações do cliente.

Capítulo 4:Teste Final e Controle de Qualidade

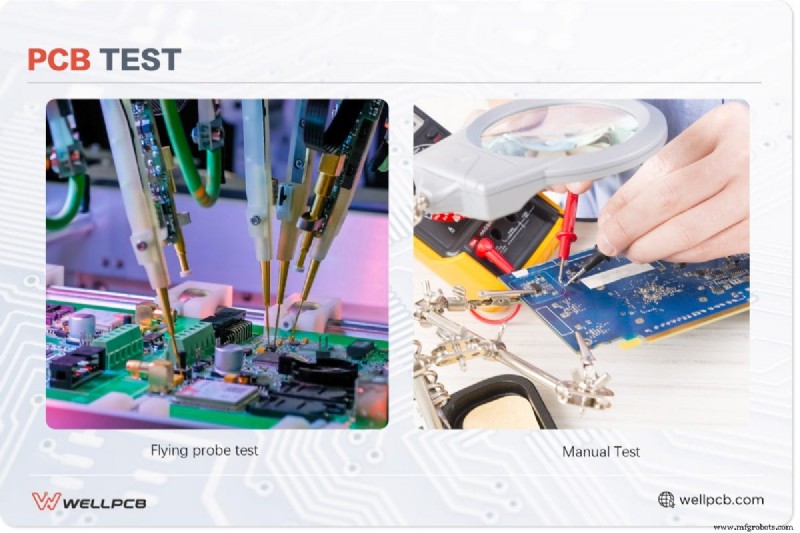

Imagem:Teste de PCB

4.1 Teste elétrico

A confiabilidade elétrica é verificada por meio de testes de continuidade, isolamento e Flying Probe. Estas verificações confirmam que todas as redes estão completas, livres de curtos-circuitos e atendem às especificações elétricas do projeto.

4.2 Inspeção visual e embalagem

Nossa equipe de qualidade realiza uma inspeção visual meticulosa, medindo dimensões, contagem de furos e empenamento. As placas bem-sucedidas recebem um relatório de teste e são seladas a vácuo para proteção contra poeira e umidade antes da embalagem segura e do envio global via DHL ou FEDEX.

Conclusão

O design e a fabricação de PCB são fundamentais para uma eletrônica confiável. Ao dominar os fundamentos do layout, as escolhas de empilhamento, a criação precisa do Gerber e os processos de fabricação rigorosos, você garante longevidade e desempenho.

Oferecemos revisão de projeto especializada, suporte de fabricação e comunicação contínua para refinar seu projeto antes da produção.

Pronto para elevar seu fluxo de trabalho de PCB? Contate-nos hoje e vamos dar vida ao seu design.
