Alcançando tolerância de 0,05 mm na usinagem CNC Ti‑6Al‑4V aeroespacial:uma abordagem de precisão de circuito fechado

Na fabricação aeroespacial, a usinagem de componentes estruturais Ti‑6Al‑4V exige conhecimentos que transcendem as práticas CNC convencionais. Quando os desenhos de projeto especificam uma tolerância dimensional de ±0,005 mm (±5 µm), o fluxo de trabalho de usinagem típico não é mais suficiente. O baixo módulo de elasticidade do titânio, a baixa condutividade térmica, a alta reatividade química em temperaturas elevadas e o comportamento pronunciado de endurecimento por trabalho contribuem para forças de corte excessivas, aquecimento localizado e deflexão da peça.

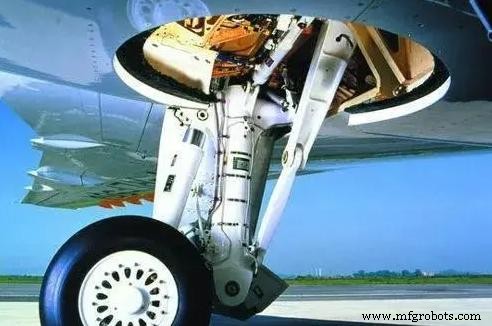

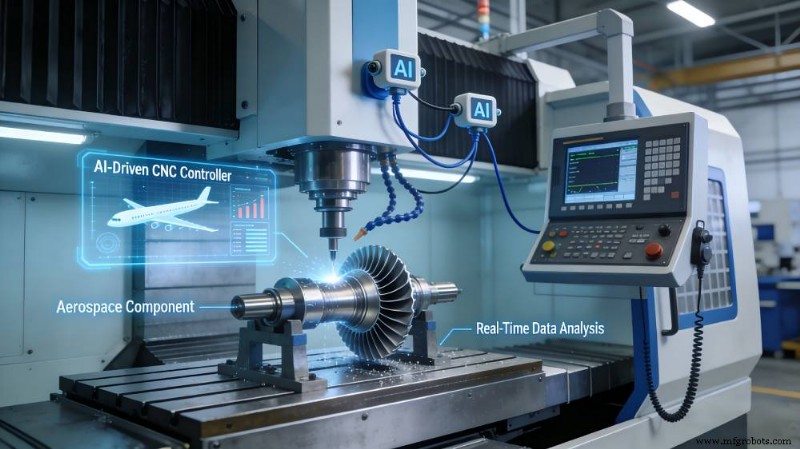

Usinagem CNC aeroespacial aproveita um sistema integrado de circuito fechado que combina controle ambiental, cinemática de máquinas-ferramenta, geometria avançada de ferramentas, fixação de peças especializada e metrologia em processo para fornecer precisão repetível em nível de mícron.

Eliminação de Variáveis Físicas:Controle Ambiental e Rigidez da Máquina

Para uma tolerância de ±5µm, as flutuações da temperatura ambiente são a principal fonte de erro volumétrico. Os coeficientes de expansão térmica significam que mesmo pequenas alterações de temperatura podem deslocar tanto a peça de trabalho quanto a peça fundida da máquina.

1. Estabilização de Microclima e Refrigerante

As células de precisão devem residir em um chão de fábrica dedicado e climatizado, com sistemas HVAC que mantenham uma temperatura ambiente de 20°C±0,5°C (68°F±0,9°F) . O sistema de fornecimento de refrigerante deve ser conectado a um resfriador industrial capaz de manter o fluido dentro de ±0,1°C da temperatura basal da base da máquina, evitando a expansão ou contração local do titânio durante a remoção do material.

2. Cinemática de máquinas-ferramenta e precisão volumétrica

Centros de usinagem de 5 eixos de altíssima precisão projetados para alta rigidez estática e dinâmica são essenciais. Os principais recursos incluem:

• Simetria Térmica: As peças fundidas simétricas garantem um crescimento térmico uniforme, mantendo-o afastado da interface ferramenta-peça.
• Motores de acionamento direto e guias lineares: Elimina folga para uma atuação perfeita do eixo.
• Feedback de circuito fechado: Escalas ópticas lineares absolutas com resolução nanométrica (por exemplo, codificadores Heidenhain) fornecem rastreamento de posição em tempo real, livre de erros de parafuso esférico.

Estratégias avançadas de ferramentas e corte para peças aeroespaciais

A baixa condutividade térmica do titânio significa que aproximadamente 90% do calor de corte permanece na aresta, acelerando o desgaste da ferramenta e causando defeitos superficiais.

1. Ciclos de alívio de estresse e gestão de estoque

Tensões residuais do estoque ou desbaste agressivo podem deformar a peça após a liberação da fixação. Nosso processo separa desbaste e acabamento:

Usinagem de desbaste → Recozimento com alívio de tensão a vácuo → Semiacabamento → Microacabamento final

Durante o acabamento final, a profundidade de corte (ap) é limitada a 0,02 mm–0,05 mm para reduzir as forças de corte e eliminar a deflexão elástica.

2. Seleção de ferramentas e geometria

Usamos substratos sólidos de metal duro de granulação ultrafina com alta dureza a quente e tenacidade.

• Revestimentos: Evite revestimentos que contenham Ti (TiN, TiAlN) para evitar desgaste adesivo e BUE. Em vez disso, utilize ferramentas polidas sem revestimento ou revestimentos CrN/DLC.
• Geometria: Ângulos de inclinação positivos e agudos (10°–15°) e ângulos de hélice altos cortam de forma limpa, reduzindo a carga.
• Dinâmica: As fresas de topo com passo variável e hélice variável interrompem as frequências harmônicas, suprimindo vibrações que degradam o acabamento e a consistência dimensional.

3. Gerenciamento de fluidos de alta pressão

O resfriamento por inundação padrão não consegue evacuar cavacos nem controlar a temperatura em zonas de alta tolerância. Empregamos um sistema de refrigeração através do fuso (TSC) com pressão mínima de 70bar (1.015psi) para temperar instantaneamente a borda, quebrar lascas de titânio dúcteis e evacuá-las da zona de corte.

Gerenciamento de deformação elástica:soluções de fixação inteligentes

O módulo de elasticidade do titânio (~110GPa) é aproximadamente metade do do aço estrutural, resultando no dobro da deflexão sob forças de fixação idênticas. Morsas mecânicas convencionais ou mandíbulas rígidas deformam geometrias de paredes finas, causando retorno elástico que viola a janela de ±0,005 mm.

1. Metodologias Avançadas de Fixação de Trabalho

Distribuímos as cargas uniformemente com mandris a vácuo personalizados ou acessórios hidráulicos de baixa distorção adaptados a cada peça. Para características complexas ou de paredes finas, a fixação de mudança de fase (fixação criogênica ou por congelamento) envolve o componente em gelo, oferecendo suporte uniforme sem pressão localizada.

2. Consistência de dados

Sistemas de fixação de ponto zero com receptores de pinos de tração integrados alcançam repetibilidade mecânica de <2µm , isolando a configuração de erro humano durante a transferência da peça.

Metrologia em processo e feedback de circuito fechado

A programação preditiva por si só não consegue compensar o desgaste das microferramentas ou o movimento localizado da máquina durante ciclos longos. A usinagem CNC aeroespacial de alto valor exige validação in-situ em tempo real.

1. Ciclos de medição na máquina

Antes da passagem de acabamento final, o programa CNC faz uma pausa para executar uma rotina de apalpação na máquina usando um apalpador de toque com medidor de tensão (por exemplo, série Renishaw OMP). A sonda coleta amostras de pontos de referência críticos e superfícies semiacabadas dentro do envelope da máquina.

2. Ciclos de compensação adaptativos

As coordenadas medidas são enviadas de volta ao controlador CNC através de variáveis macro. O controlador compara as dimensões reais com o projeto e atualiza automaticamente os desvios de desgaste da ferramenta (valores D, valores H) para corrigir o perfil de microdesgaste da ferramenta, eliminando a intervenção manual.

Verificação:O protocolo CMM na usinagem CNC aeroespacial

Provar que uma dimensão atende a um requisito de ±0,005 mm é tão complexo quanto a própria usinagem. Os princípios da metrologia determinam que a incerteza do instrumento de medição deve ser de um quinto a um décimo da faixa de tolerância.

1. Protocolos de condicionamento de peças

As peças não podem ser medidas imediatamente após a usinagem. Eles passam por um protocolo de estabilização em um laboratório de metrologia dedicado, mantido a 20°C±0,1°C por 12 a 24 horas (dependendo da massa) para atingir o equilíbrio térmico e aliviar tensões residuais.

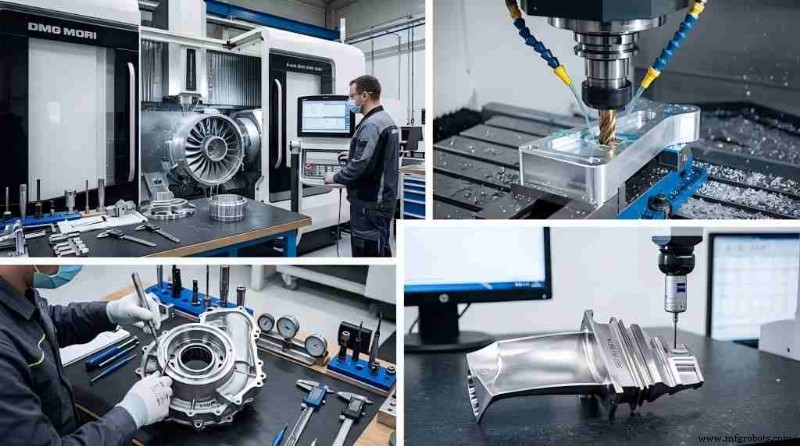

2. Equipamento de metrologia de alta precisão

A inspeção dimensional final utiliza máquinas de medição por coordenadas (CMMs) de alta precisão com sondas de digitalização analógicas. O erro máximo admissível do sistema (MPEE) deve satisfazer:

MPEE≤0,5µm+L/1000

Esta resolução garante dados estatisticamente válidos, estabelecendo rastreabilidade para conformidade aeroespacial.

Matriz de configuração operacional

As diferenças técnicas entre o fresamento comercial padrão e a usinagem de precisão aeroespacial otimizada são descritas abaixo:

Variável Operacional	Usinagem Comercial Padrão	Usinagem de precisão aeroespacial otimizada
Regulação térmica ambiente	variação de ±2,0°C permitida	Regulado para ±0,5°C (Laboratório:±0,1°C)
Controle de temperatura do líquido refrigerante	Resfriamento por inundação não regulamentado	TSC estabilizado pelo resfriador a ≥70bar
Feedback de posicionamento	Codificador rotativo no servo motor	Escalas ópticas lineares de caminho direto (escala nanométrica)
Mecanismo de fixação	Fixação de mandíbula rígida manual/hidráulica	Sistemas de vácuo, criogênicos ou de ponto zero
Compensação Dimensional	Atualizações micrométricas manuais off-line	Loops de feedback de sonda de toque automatizados durante o processo
Inspeção	Medidores manuais padrão/CMM padrão	Imersão térmica estendida + verificação CMM submícron

Ao padronizar esses controles, uma instalação aeroespacial pode produzir componentes de Ti‑6Al‑4V de forma confiável dentro de uma janela de projeto de ±0,005 mm, neutralizando variáveis termodinâmicas e mecânicas ao longo do processo.
