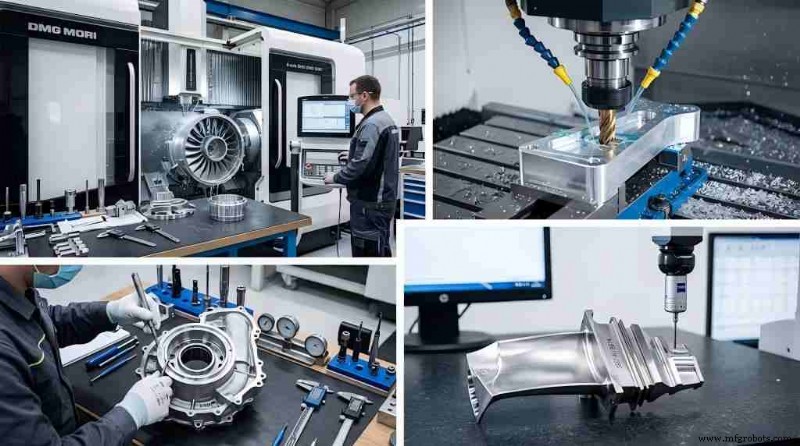

Por que escolher a usinagem de 5 eixos para suportes complexos de aeronaves

Na fabricação aeroespacial, minimizar o peso dos componentes e, ao mesmo tempo, manter a integridade estrutural é um objetivo principal do projeto. Para conseguir isso, os componentes de aeronaves modernas apresentam topologias leves e integradas com geometrias complexas. Como engenheiro de usinagem CNC experiente e especializado neste setor, equipes de compras e engenheiros de campo me perguntam frequentemente se um componente estrutural específico, como um suporte de aeronave, requer estritamente processamento multieixos. A realidade técnica do chão de fábrica determina que  Usinagem aeroespacial de 5 eixos  não é mais um luxo opcional; é uma necessidade de fabricação.

Quando fornecedores globais de nível 1 procuram um serviço de usinagem CNC de 5 eixos , exigem capacidades técnicas verificadas, controle de tolerância rigoroso e estratégias abrangentes de mitigação de riscos para materiais de alto valor. Este artigo fornece uma análise direta de engenharia sobre por que componentes complexos de aeronaves exigem produção avançada de múltiplos eixos e como esses sistemas superam as limitações físicas da fresagem tradicional.

O que é usinagem CNC de 5 eixos e por que a indústria aeroespacial precisa dela?

 fresadoras CNC convencionais  trabalham em três eixos lineares, X, Y e Z. Os centros de usinagem verticais ou horizontais são muito eficientes na usinagem de componentes prismáticos, mas são cinematicamente limitados na usinagem de geometrias complexas. Uma fresadora de 5 eixos possui dois eixos rotacionais adicionais. Eles são geralmente chamados de eixo A, que gira em torno do eixo X, e eixo B ou eixo C, que gira em torno do eixo Y ou Z. Nesta configuração cinematográfica, a ferramenta de corte pode aproximar-se da peça de qualquer direção dentro de uma área de trabalho hemisférica.

Componentes aeroespaciais, como suportes estruturais, impulsores e estruturas de anteparo, são caracterizados por contornos orgânicos, superfícies de forma livre, almas de projeto de ângulo variável e cavidades internas profundas. O processamento destas características numa máquina de 3 ou 4 eixos apresenta sérios riscos para a produção:

• Erros de configuração acumulados:  Usinagem de um suporte de aeronave multifacetado em uma máquina de 3 eixos   envolve múltiplas configurações e fixações dedicadas para mover a peça para usinar cada lado . Você acumula variações de alinhamento sempre que o reposiciona manualmente. São erros compostos de dimensionamento geométrico e tolerância (GD&T).
• O alcance da ferramenta não é suficiente: Em uma máquina de 3 eixos, o eixo da ferramenta não pode ser alterado . Se você tiver recursos angulares ou bolsões profundos, o fuso da máquina não poderá contornar nada que atrapalhe e você terá colisões de ferramentas ou material não usinado.

Essas limitações podem ser removidas com um serviço dedicado de usinagem CNC de 5 eixos, combinando operações em uma configuração, mantendo a relação espacial exata entre diferentes recursos geométricos.

Por que um suporte de aeronave requer absolutamente fresamento de 5 eixos

A usinagem de 5 eixos não é apenas desejável, mas também tecnicamente necessária. Demonstraremos isso examinando a sequência de produção de um suporte estrutural típico de sustentação de carga de uma aeronave. Esses componentes transferem as forças aerodinâmicas críticas da fuselagem para as superfícies de controle e exigem altas relações resistência-peso.

Desafio 1:Cavidades Profundas e Paredes Finas

Para atender aos limites rígidos de peso, os engenheiros aeroespaciais projetam suportes com configurações de bolsões profundos delimitados por paredes finas de bolsões, geralmente com menos de 2,0 mm de espessura.

• O modo de falha de 3 eixos:  Em uma configuração padrão de 3 eixos, o fresamento de uma cavidade profunda requer uma ferramenta de corte longa e de alcance estendido para liberar os flanges superiores. Ferramentas longas reduziram a rigidez estática e dinâmica. De acordo com os princípios da engenharia mecânica, a deflexão da ferramenta aumenta cúbica com o seu comprimento sem suporte. Essa falta de rigidez causa vibração severa da ferramenta, acabamento superficial ruim, desgaste acelerado da ferramenta e distorção estrutural de paredes finas.

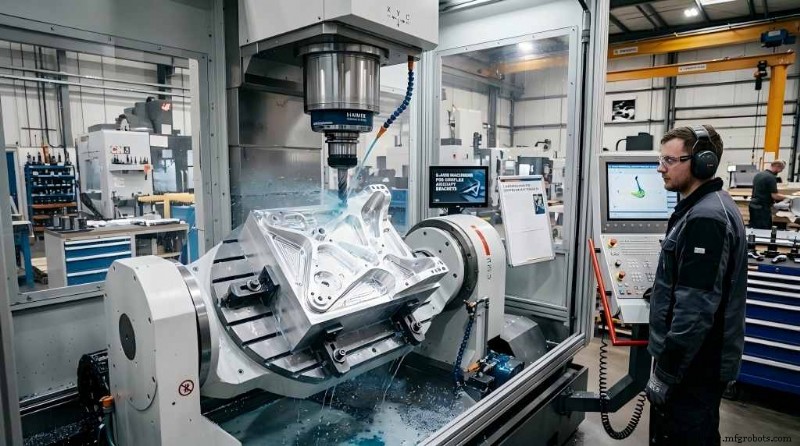

• A solução de 5 eixos: Uma fresadora de 5 eixos inclina a cabeça do fuso ou a mesa do munhão. O ajuste no posicionamento permite que uma ferramenta de corte muito mais curta e de maior rigidez entre na cavidade profunda com um ângulo ideal. O processo é isento de trepidações devido à alta rigidez da ferramenta; tolerâncias de espessura de parede de ±0,02 mm  são mantidos e a deformação mecânica da estrutura de paredes finas é evitada.

Desafio 2:Eliminar erros de configuração para tolerâncias geométricas estritas

Os suportes da aeronave contêm vários furos críticos, faces correspondentes e ranhuras de alinhamento que devem estar em conformidade com rigorosas tolerâncias de posição real  (frequentemente dentro de 0,03 mm  em relação aos dados primários). Ao utilizar acessórios separados em múltiplas configurações de máquina, o acúmulo de tolerâncias do posicionamento do acessório, variações de fixação de peças e mudanças na origem da máquina tornam a conformidade quase impossível.

O processamento de 5 eixos utiliza o princípio de configuração única. Ao fixar a matéria-prima ou forjar uma vez, a máquina acessa cinco lados da peça sequencialmente. O posicionamento relativo de cada furo, ranhura e face é controlado estritamente pela precisão de posicionamento linear e rotacional dos codificadores da máquina, eliminando completamente os erros humanos de indexação.

Desafio 3:Manter a velocidade superficial constante em formas orgânicas

Ao fresar contornos externos complexos e orgânicos de um suporte de aeronave, a ferramenta de corte deve manter uma velocidade de superfície constante (Vc) para garantir taxas uniformes de remoção de material e acabamentos de superfície em uma máquina de 3 eixos, à medida que a fresa de topo esférica se move sobre uma superfície curva, o ponto de corte efetivo se desloca em direção à ponta central da ferramenta, onde a velocidade de rotação cai para zero, causando fricção em vez de cisalhamento eficiente.

A usinagem contínua de 5 eixos resolve isso inclinando dinamicamente o eixo da ferramenta em relação ao vetor normal da superfície. Este sistema mantém o ponto de contato no diâmetro ideal do cortador de ponta esférica para manter um Vc estável para evitar o polimento da superfície e garantir o acabamento da superfície  atende ao rigoroso Ra 1,6 μm  padrão aeroespacial sem polimento manual.

Superando o Titânio e o Inconel com a Tecnologia de 5 Eixos

Suportes aeroespaciais e componentes estruturais que exigem ligas de engenharia avançada estão sujeitos a cargas cíclicas severas e ambientes térmicos. Esses materiais representam desafios extremos de usinabilidade mecânica que exigem estratégias de percurso de ferramenta multieixos para gerenciar a tensão da ferramenta e a geração de calor.
Grupo de materiaisLiga típicaCaracterísticas mecânicasEstratégia de mitigação de usinagem de 5 eixosLigas de titânioTi-6Al-4V (Grau 5)Baixa condutividade térmica, alta reatividade química em temperaturas elevadas, altas forças de corte.A otimização contínua da orientação da ferramenta em 5 eixos evita o acúmulo de calor localizado. Mantém ângulos de engate exatos para maximizar a previsibilidade do desgaste do flanco da ferramenta e prolongar a vida útil da ferramenta. Superligas à base de níquel Inconel 718 Comportamento rápido de endurecimento, alta resistência ao cisalhamento em temperatura, microestruturas abrasivas. laminação/forjamento, propenso a empenamento estrutural durante a remoção de material pesado. Emprega caminhos de fresamento adaptativos de 5 eixos de alta velocidade para remover material de forma rápida e simétrica, equilibrando tensões residuais internas para evitar distorção da peça.

O que procurar em um serviço de usinagem CNC de 5 eixos para projetos aeroespaciais

Ao auditar um fabricante apropriado para programas sensíveis de aeronaves, os profissionais de compras terão que procurar requisitos adicionais além do número de máquinas:

• Classificação do equipamento e rigidez cinemática:  Certifique-se de que o provedor de serviços utilize equipamentos de fresagem de 5 eixos de alta qualidade , como os feitos por DMG MORI, Makino, Hermle e Matsuura. As máquinas devem vir com equipamentos de estabilização térmica, fusos de acionamento direto de alto torque e potência e escalas lineares de alta resolução para estabilidade volumétrica durante operação em plena carga.
• Certificação e Sistema de Qualidade:  É obrigatório que a empresa possua certificação do sistema de gestão da qualidade AS9100D. Este padrão garante que haja rastreabilidade total dos lotes, que os procedimentos de END sejam seguidos e que a FAI seja feita de acordo com os padrões AS9102.
• Integração avançada de programação CAM e simulação: A programação de caminhos complexos de múltiplos eixos requer conjuntos de software especializados como Hypermill ou Mastercam. Além disso, o fabricante deve realizar uma simulação completa utilizando programas como o VERICUT, onde a simulação cinemática exata permite verificar a folga e evitar possíveis falhas da máquina.
• Precisão metrológica e verificação volumétrica: O fornecedor deve ter máquinas de medição por coordenadas locais (CMM) com digitalização contínua ou capacidade de cabeçote de apalpação de 5 eixos para medir características geométricas relativas a um modelo CAD 3D nativo.

A fresagem multieixos é o processo de fabricação fundamental que atende aos requisitos da aviação moderna para menor peso dos componentes, maior rigidez estrutural e maior vida útil – desde suportes estruturais em aeronaves até peças sofisticadas para turbinas. Processos precisos de cinco eixos garantem que as peças estruturais sejam formadas com precisão de acordo com as especificações de engenharia, ao mesmo tempo que maximizam o rendimento da produção.

Perguntas frequentes (FAQ)

Q1:Quais tolerâncias geométricas específicas podem ser alcançadas com um serviço de usinagem aeroespacial de 5 eixos?

A1:  Um centro de usinagem CNC de 5 eixos de alto nível operando em uma instalação climatizada pode manter consistentemente tolerâncias de posicionamento linear dentro de ±0,005 mm (0,0002 polegadas)  e tolerâncias de indexação rotacional dentro de ±2 segundos de arco.  As tolerâncias de posição real do mundo real para furos críticos são normalmente mantidas dentro de 0,02 mm em relação aos pontos de referência primários.

P2:Como a usinagem de 5 eixos reduz os prazos gerais de produção para suportes aeroespaciais complexos?

A2: Embora leve mais tempo para programar e simular a primeira fase da programação e simulação CAM em comparação com a programação de 3 eixos, o uso da usinagem de 5 eixos evita a necessidade de projetar e fazer diversas configurações e acessórios modulares. Ao reduzir todo o processo de fabricação a uma única configuração, é alcançada uma economia geral de tempo de até 40% a 60%.

Q3:Por que a certificação AS9100D é obrigatória para oficinas que fornecem usinagem aeroespacial de 5 eixos?

A3: O padrão AS9100D incorpora o padrão ISO 9001 ao mesmo tempo em que implementa gerenciamento rigoroso de riscos, controle de itens críticos e gerenciamento de configuração específico para o setor aeroespacial, de defesa e da indústria espacial. O AS9100D garante que cada estágio do processo de usinagem de 5 eixos seja documentado, desde o forjamento até o estágio de teste ultrassônico, para evitar quaisquer defeitos do produto.
