Controle de Reprodução de Música com Controle Remoto: Um Projeto Simples com Arduino

Componentes e Materiais

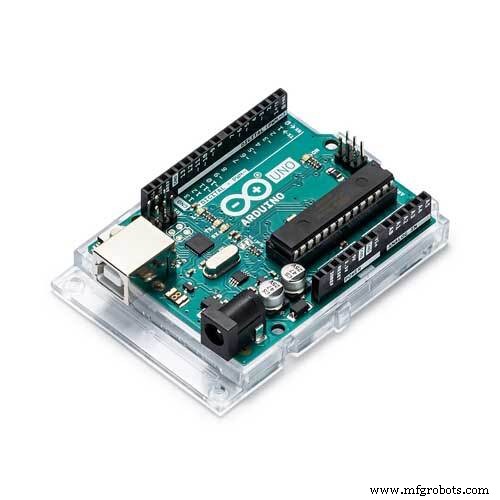

• 1x Arduino UNO
• 1x Controle remoto IR
• 1x Receptor IR (genérico)
• 1x Buzzer
• 1x Display LCD 16x2 (branco sobre azul)

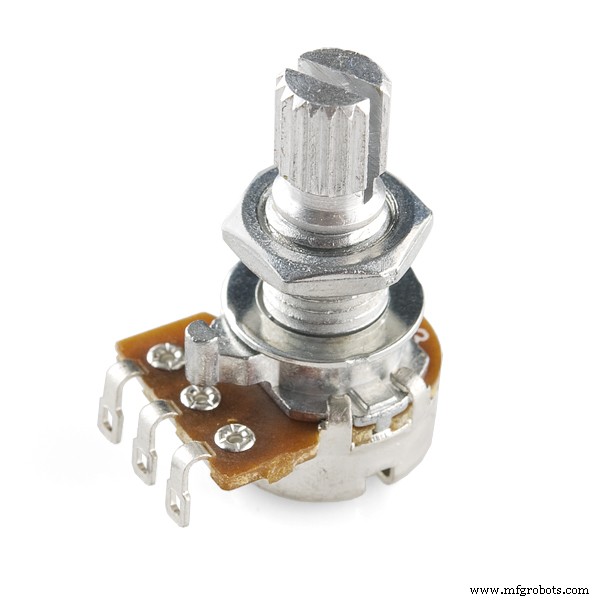

• 1x Potenciômetro rotativo (genérico)
• 1x Resistor 221 ohm

Aplicativos e Serviços Online

• Arduino IDE

Sobre o Projeto

Olá, comunidade Hackster! Sou Simone Adobs e este é meu segundo projeto publicado aqui.

A Lógica do Projeto

A lógica é muito simples:

• Use o controle remoto para selecionar a melodia desejada;
• O Arduino com o buzzer toca a melodia;
• No display LCD, você vê a nota musical sendo reproduzida.

Explicação do Código

As melodias são escritas como funções. Exemplo:

void melody_example() {
  lcd.clear();
  lcd.setCursor(0,0);
  lcd.print("Título da Música");
  delay(1000);
  lcd.clear();
  nota_mi(duracao,pausa); // nota musical
  nota_do(duracao,pausa); // nota musical
  lcd.clear();
  delay(100);
  Reset_AVR(); // Reinicia o Arduino sem pressionar botão
}

Para usar o comando Reset_AVR(), adicione no topo do sketch:

#include <avr/io.h>
#include <avr/wdt.h>
#define Reset_AVR() wdt_enable(WDTO_30MS); while(1) {}

O Arduino identifica qual melodia tocar através dos códigos IR recebidos:

if (result==12495) { melody_1(); }
else if (result==6375) { melody_2(); }
else if (result==31365) { melody_3(); }
else if (result==4335) { melody_4(); }

Cada nota é uma função que toca a frequência correspondente e mostra o nome no LCD:

void nota_exemplo(int duracao, int pausa) {
  shut();
  lcd.setCursor(0, 0);
  lcd.print("Exemplo ");
  NewTone(11,262,duracao); // Pino 11 -> Buzzer, 262 -> código da nota
  delay(pausa);
}

Quer parar a melodia enquanto toca? Sem problemas! A função shut() permite interromper a qualquer momento:

void shut() {
  if (irrecv.decode(&results)) {
    result=results.value, HEX;
    Serial.println(result);
    if (result==-23971) { // Botão de desligar do meu controle
      Reset_AVR();
    }
  }
  irrecv.resume();
}

Espero que gostem! Deem uma olhada no meu projeto anterior também.

Tenham um bom dia!

Simone da Itália <3

Código Completo

O código completo está disponível no projeto original. Inclui as bibliotecas LiquidCrystal.h, IRremote.h, NewTone.h e as funções para quatro melodias: "Für Elise", "London Bridge", "Ode to Joy" e "He's a Pirate".

Esquemático

O diagrama de conexões (arquivo Fritzing) mostra a ligação de todos os componentes.
