Instalando uma tomada inteligente Wi-Fi 15A em um Smart Panel:guia de fiação passo a passo

Instalando uma tomada inteligente Wi-Fi 15A em um painel inteligente

O que é uma tomada inteligente?

As tomadas Smart Wi-Fi trazem a conveniência do controle remoto, programação e monitoramento de energia para sua casa. Eles substituem os receptáculos duplex padrão em caixas simples e podem ser gerenciados por meio de um aplicativo móvel ou assistentes de voz como Alexa, Google Assistant, Apple HomeKit, SmartThings ou Sonos.

Fabricantes respeitáveis como Leviton e Legrand projetam esses dispositivos para retrofit direto, sem necessidade de hub e com mudanças estruturais mínimas. A tomada pode ser trocada de volta por um receptáculo convencional posteriormente, se desejado.

Principais requisitos de instalação

• A caixa elétrica deve ter capacidade suficiente em polegadas cúbicas para os condutores adicionados.
• Um condutor neutro é necessário para a maioria das tomadas inteligentes.
• A classificação do circuito deve corresponder à classificação do dispositivo (15A ou 20A).

Quando as condições acima forem atendidas, a tomada pode ser instalada sem modificar a caixa de parede.

Especificações do dispositivo

• Modelo: Tomada Wi‑Fi inteligente – NEMA5‑15
• Pólos: Aterramento de 2 pólos e 3 fios
• Tensão: 125 V, CA monofásico, 60 Hz
• Atual: 5A (LED/CFL) – carga magnética de 15A
• Potência: Motor incandescente/halogênio de 1.500 W ou motor de ¾HP
• Tamanho do fio: #14AWG cobre
• Rescisão: Terminais de parafuso com fio rápido e com fio lateral
• Compatibilidade: Alexa, Google Assistente, HomeKit, SmartThings, Sonos

Etapas de fiação para uma tomada inteligente de 15A em um painel inteligente

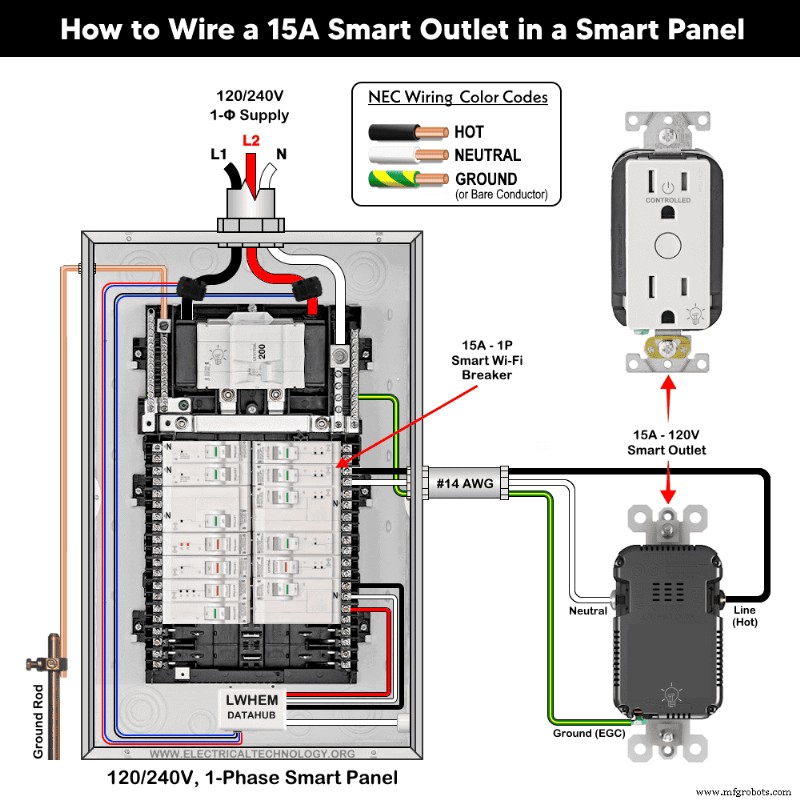

Use um disjuntor inteligente Wi-Fi de polo único de 15 A em um painel inteligente de 120/240 V. O diagrama de fiação abaixo ilustra a conexão aos condutores do circuito derivado.



⚠️ Segurança em primeiro lugar: Desligue o disjuntor principal antes de iniciar qualquer trabalho.

Etapa 1 – Confirmar classificação do circuito

Verifique se a tomada está protegida por um disjuntor unipolar de 15A.

Etapa 2 – Verifique o tamanho do fio

Use no mínimo condutores de cobre #14AWG, conforme exigido pela Tabela 310.16 da NEC.

Etapa 3 – Conecte os fios

Descasque o isolamento (3/4″ para fiação lateral, 1/2″ para fiação traseira). Termine da seguinte forma:

• Preto (quente) no parafuso de latão/preto.
• Branco (neutro) no parafuso prateado.
• Cobre puro ou verde/verde-amarelo (aterramento) no parafuso verde.

Aplique o torque especificado (aproximadamente 14–18in·lbs ou 1,6–2N·m).

Etapa 4 – Proteger e restaurar a energia

Monte a tomada, instale a placa de cobertura, restaure a energia e teste o dispositivo.

Fiação de uma tomada inteligente com uma tomada padrão

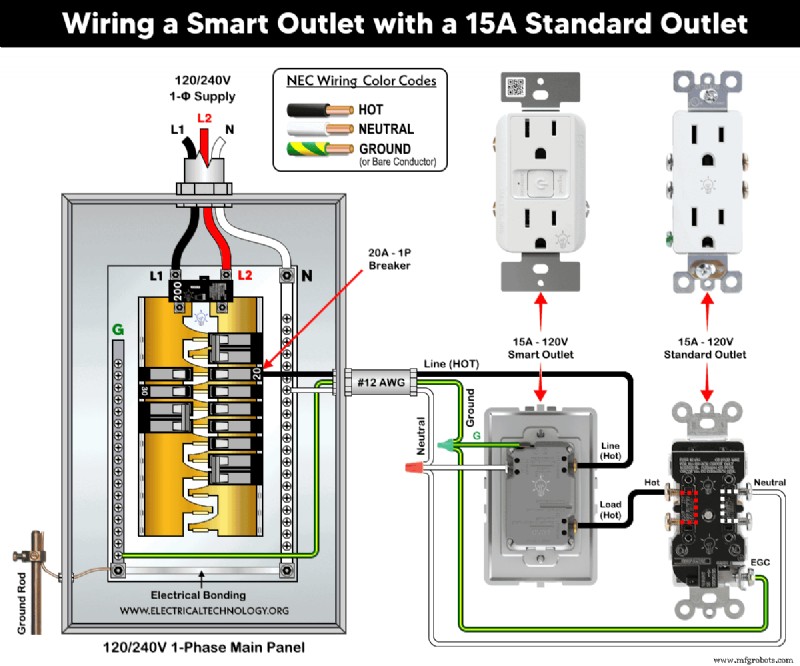

Quando um receptáculo inteligente (por exemplo, WWMRR15) é emparelhado com uma tomada convencional de 15A, o diagrama de fiação a seguir mostra a terminação correta.

• Terminal preto (quente) para latão/preto.
• Terminal branco (neutro) a prateado.
• Aterramento ao parafuso verde.
• Carregue o lado da tomada inteligente no parafuso de latão da tomada padrão.

Configuração do dispositivo e controle remoto

Instale o aplicativo My Leviton (Leviton) ou o aplicativo Home+Control (Legrand) na Google Play Store ou Apple App Store. Siga as instruções na tela para adicionar o novo dispositivo e, em seguida, use o aplicativo para ligar/desligar a tomada ou programar operações.

Precauções essenciais com fiação

• Use #14AWG para circuitos de 15A e #12AWG para circuitos de 20A.
• Retire o isolamento de acordo com as instruções do dispositivo.
• Siga as especificações de torque na placa de identificação do dispositivo.
• Nunca use uma tomada de 15 A para uma carga de 20 A.
• As tabelas NEC 310.16 e 210.24.(1) determinam cobre #14AWG (ou alumínio #12AWG) para uma tomada 15A NEMA5-15R.
• Use o cabo nº 14/2 (quente, neutro, terra) para um circuito de 15A 120V.
• Uma tomada de 15 A suporta uma carga contínua de até 12 A e uma carga não contínua de 15 A (NEC 210.19(A), 215.2, 230.42(A)).
• Instale tomadas de 15A somente em disjuntores de 15A.

Aviso de segurança

• Sempre desconecte a energia desligando o disjuntor principal antes de trabalhar.
• Se não tiver certeza, contrate um eletricista licenciado para garantir a conformidade com os códigos locais.
• O autor não se responsabiliza por quaisquer ferimentos ou danos resultantes do uso indevido destas informações.
