6 etapas essenciais para dominar o design e a seleção da máscara de solda

Proteger sua PCB contra oxidação, corrosão e falhas na ponte de solda começa com a máscara de solda correta. Abaixo está um guia conciso e apoiado pelo setor que abrange tudo, desde os fundamentos até as melhores práticas de fabricação.

O que é uma máscara de solda?

Uma máscara de solda – também conhecida como resistência à solda ou parada de solda – é um revestimento fino à base de resina que cobre os traços de cobre em uma PCB. Seu objetivo principal é evitar que a solda prenda as almofadas adjacentes durante o refluxo ou a soldagem manual, ao mesmo tempo que protege o cobre contra umidade, poeira e oxidação. A formulação mais comum é uma resina epóxi termoendurecível, escolhida por seu excelente isolamento, resistência à umidade, tolerância a altas temperaturas e propriedades de resistência à solda.

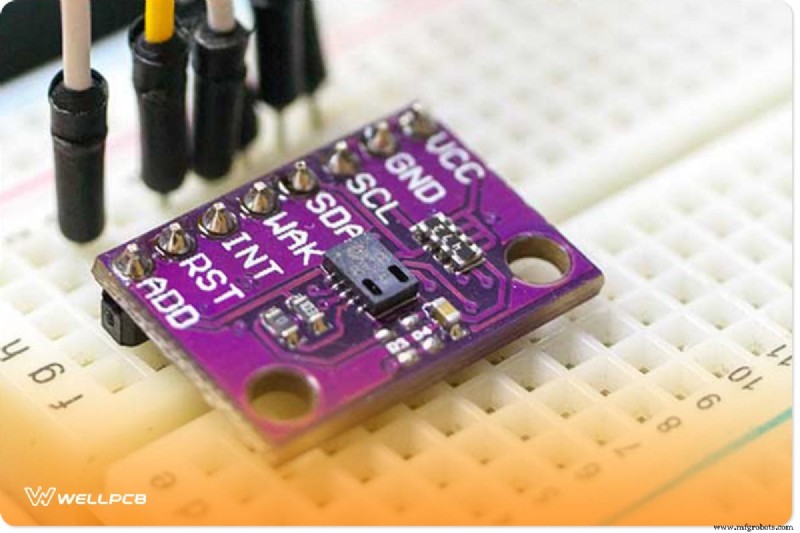

Embora o verde continue sendo a cor tradicional, os fabricantes agora oferecem uma paleta de opções (branco, preto, azul, amarelo, vermelho e muito mais) para dar aos painéis uma identidade única ou para atender a requisitos de nicho (por exemplo, o vermelho é popular em IA e o preto em aplicações de alta reflexão de luz).

As seleções de cores personalizadas também podem servir como uma dica visual rápida durante a montagem, ajudando as equipes a identificar placas do mesmo fornecedor ou linha de projeto.

Principais funções de uma máscara de solda

A máscara de solda é crítica para:

• Evitando pontes de solda e curtos-circuitos durante o refluxo.
• Proteger vestígios de cobre contra corrosão, oxidação e contaminação.
• Fornecendo uma superfície limpa e isolante para a colocação dos componentes.

Sem ele, as placas montadas à mão estão sujeitas a curtos-circuitos e as placas produzidas em massa correm o risco de problemas de confiabilidade. É por isso que praticamente todo PCB comercial inclui uma máscara de solda.

Quatro tecnologias comuns de máscara de solda

Cada tecnologia oferece vantagens distintas dependendo do custo, resolução e volume de produção:

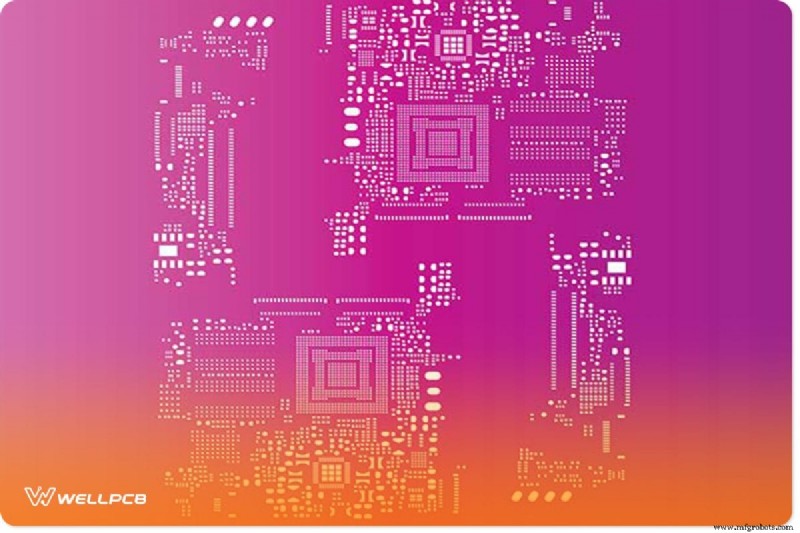

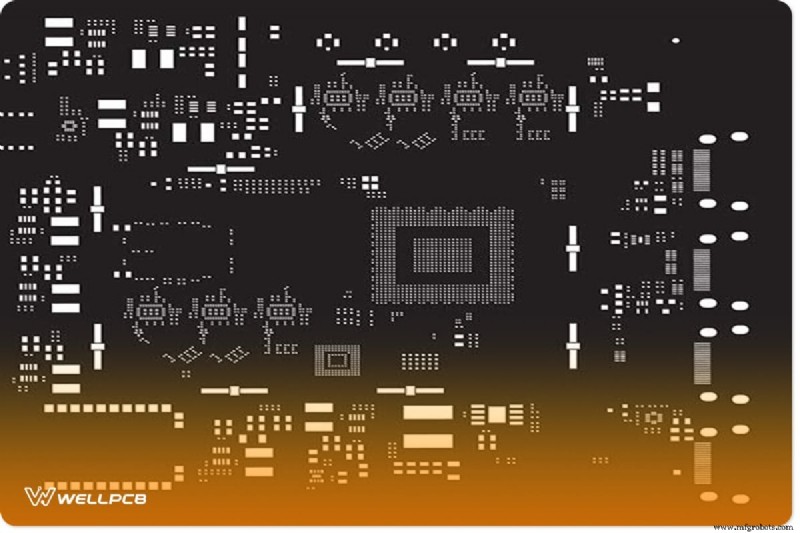

• Máscaras laterais superior e inferior – Aplicadas via tinta, epóxi ou filme, essas máscaras cobrem ambos os lados da placa, permitindo aberturas seletivas onde as almofadas dos componentes estão localizadas.
• Epóxi Líquido – Um polímero termofixo econômico que pode ser serigrafado e curado termicamente. Ideal para projetos de pequena tiragem ou prototipagem.

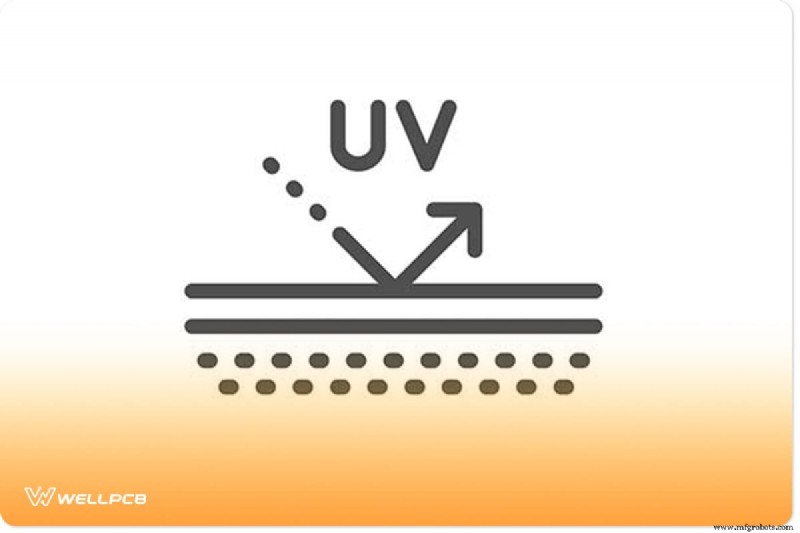

• Tinta líquida fotomagnética – Tinta aplicada por spray que é exposta à luz UV através de uma fotomáscara e depois revelada. Oferece alta resolução para projetos de precisão, mas requer ambientes limpos e controlados.
• Filme seco fotoimável – Um filme laminado que é exposto e revelado e depois removido. Fornece excelente uniformidade e é comumente usado na fabricação de grandes volumes.

Visão geral do processo de fabricação

O fluxo de trabalho de aplicação da máscara de solda é meticuloso para garantir consistência e confiabilidade:

1. Limpeza – Remova completamente o fluxo, a poeira e os óleos para criar um substrato imaculado.

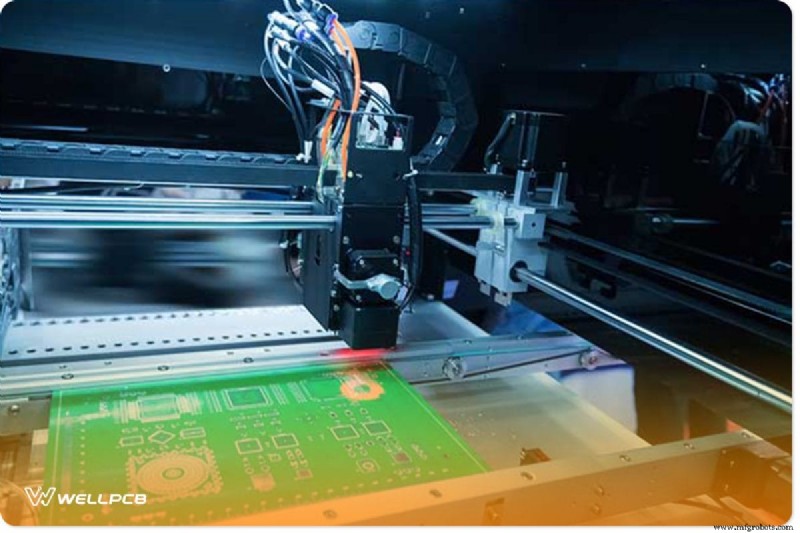

2. Revestimento de tinta – Deposite uma espessura controlada de tinta de máscara via revestimento vertical ou jato de tinta, dependendo da tecnologia escolhida.
3. Pré-endurecimento – Estabilize a tinta antes da exposição para remover o excesso de material durante a revelação.
4. Imagem e endurecimento – Alinhe um filme ou máscara transparente, exponha aos raios UV e catalise para fixar o padrão no lugar.
5. Desenvolvimento – Mergulhe a placa em uma solução reveladora para remover a tinta não exposta, revelando as almofadas de cobre.
6. Endurecimento e limpeza finais – Realize uma cura final para obter as propriedades mecânicas desejadas e, em seguida, limpe a placa para processos posteriores.

Dicas de design para uma máscara de solda confiável

Escolher a máscara correta é apenas parte da equação. O projeto de sua PCB deve estar pronto para máscara para evitar retrabalhos dispendiosos:

• Verifique os tamanhos e espaçamentos das almofadas nos arquivos de design para garantir uma folga adequada da máscara.
• Evite tolerâncias excessivamente rígidas que possam causar curto-circuito durante a soldagem.
• Use um fabricante de PCB confiável para confirmar suas capacidades e mascarar tolerâncias antes de finalizar o projeto.

Escolhendo o fabricante certo de PCB

A parceria com um fabricante experiente é crucial para a eficiência de custos e garantia de qualidade. Os principais fatores a serem avaliados incluem:

• Especialização – Determine se o fornecedor oferece fabricação, montagem ou ambos.
• Controle de qualidade – Solicite uma demonstração de seus protocolos de inspeção e teste.
• Experiência – Procure um histórico em PCBs de alto volume ou alta complexidade.
• Certificações – Verifique a conformidade com os padrões do setor, como IPC‑JSTD‑001, ISO 9001 ou ISO 14001.

Conclusão

Com uma compreensão clara das funções, tipos e etapas de fabricação da máscara de solda, você pode tomar decisões informadas que melhoram a confiabilidade da PCB e reduzem as taxas de falhas. Entre em contato conosco para discutir os requisitos específicos do seu projeto, explorar nossas opções de cores e personalização e aproveitar descontos para pedidos em grandes quantidades.

Proteja o seu investimento e prolongue a vida útil da sua PCB – deixe que a nossa experiência o guie desde o conceito até à montagem final.
