Projetando um circuito PWM confiável:um guia passo a passo

Introdução à modulação por largura de pulso (PWM)

A modulação por largura de pulso (PWM) é uma técnica digital que controla a tensão média fornecida a uma carga ligando e desligando um transistor de potência em alta frequência. Como o dispositivo está totalmente ligado ou totalmente desligado, as perdas de comutação são mínimas, tornando o PWM ideal para controle de velocidade do motor, dimerização de LED e conversores de energia.

Principais conceitos de PWM

Ciclo de trabalho

O ciclo de trabalho é a porcentagem de um ciclo em que o sinal está alto. É calculado como:
Ciclo de trabalho =(tempo LIGADO) / (tempo LIGADO + tempo DESLIGADO)

• Ciclo de trabalho de 100%:o sinal está sempre alto.
• Ciclo de trabalho de 0%:o sinal está sempre baixo.

Frequência

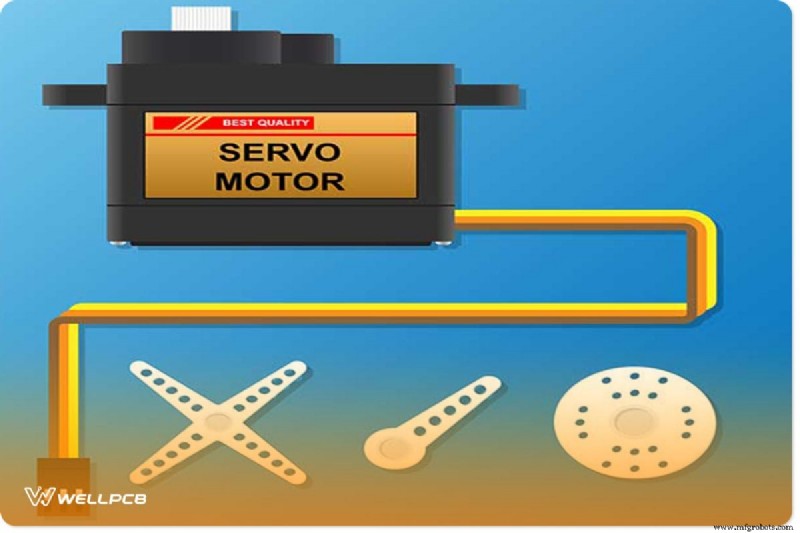

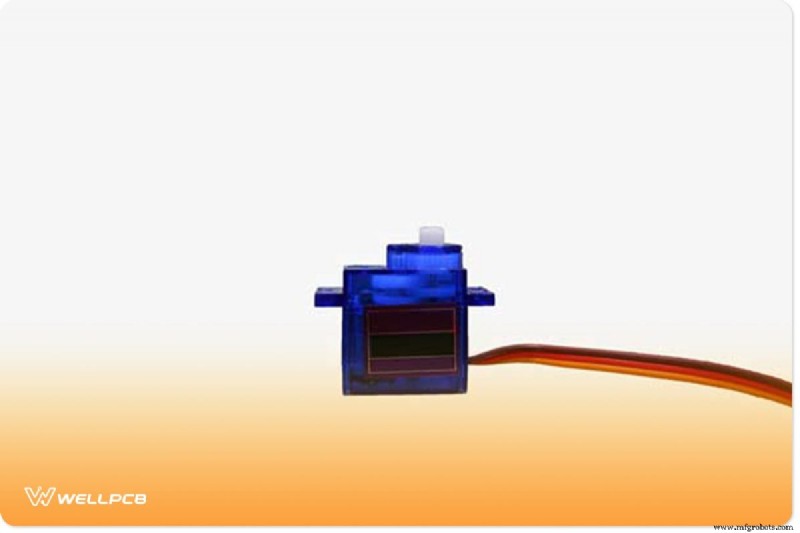

A frequência determina a rapidez com que o ciclo PWM se repete. As saídas PWM de microcontroladores típicos funcionam em torno de 500 Hz para eletrônica de potência, enquanto o controle do servo requer cerca de 50 Hz. Selecionar a frequência correta equilibra as perdas de comutação e a precisão do controle.

Largura de pulso

A largura do pulso é a duração da porção alta de um único pulso PWM. Geralmente é medido em relação a uma referência de ciclo de trabalho de 50% para garantir a repetibilidade.

Seleção e fiação de componentes

• Mosfet de potência (por exemplo, IRFP460) – alta corrente, baixo Rds(on)
• Gate driver IC (por exemplo, TLP250) – tempos de subida/descida rápidos, protege o MCU
• Capacitor de desacoplamento – 0,1µF próximo à porta MOSFET
• Diodo Flyback (1N5403) – protege contra picos indutivos
• Resistores – pull-ups/downs para a entrada do driver
• Dissipador de calor – calculado a partir da dissipação de energia
• PCB (FR4) – conectores de 2,54 mm, terminais de parafuso para conectores

Fluxo de trabalho de design

1. Crie o esquema

Use software de design de PCB, como KiCad, EAGLE ou Altium Designer, para definir o controlador PWM, o driver e o estágio de potência. Verifique as pegadas dos componentes e as atribuições dos pinos antes de continuar.

2. Gere o layout do PCB

Projete traços com largura adequada para a corrente esperada, adicione planos de aterramento e coloque o gate driver próximo ao MOSFET para minimizar a latência. Exporte arquivos Gerber para fabricação.

3. Montar e Soldar

Monte os componentes na placa usando técnicas de soldagem adequadas. Verifique se o gate driver e o MOSFET estão orientados corretamente. Use um dissipador de calor no MOSFET e conecte uma almofada térmica ao PCB, se necessário.

4. Calcular a dissipação de energia

Use as seguintes fórmulas:
P =R × I ²
P =Rds(ligado) × I ²

Onde:
• P =Potência dissipada no MOSFET
• I =Corrente de drenagem
• Rds(on) =resistência da fonte de drenagem no estado ligado

5. Determine os requisitos do dissipador de calor

Temperatura máxima permitida da junção (T_j(max) ) menos temperatura ambiente (T_A ) dividido pela resistência térmica (R_θJA ) fornece a potência máxima que pode ser dissipada sem dissipador de calor:
P_d =(T_j(máx) –T_A ) /R_θJA

6. Interface com um microcontrolador

Conecte a saída PWM de um Arduino Uno (ou similar) à entrada do gate driver. Use um potenciômetro de 10kΩ no pino MCU para ajustar o ciclo de trabalho para escurecimento do LED ou velocidade do motor.

Dicas práticas e segurança

• Mantenha a área de trabalho limpa e bem ventilada.
• Use ferramentas isoladas e luvas de segurança.
• Verifique todas as conexões antes de ligar a energia.
• Meça a tensão e a corrente com um multímetro antes de acionar a carga.
• Sempre inclua um diodo flyback ao acionar cargas indutivas.

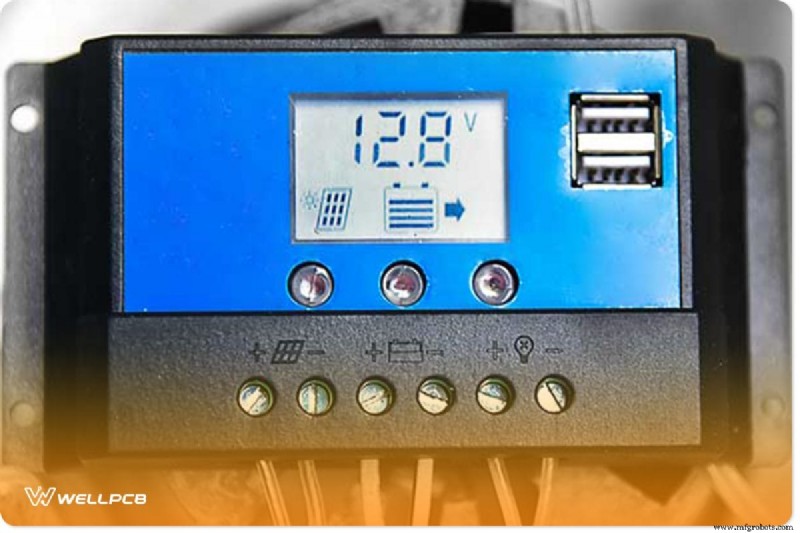

Aplicações de circuitos PWM

• Controle de velocidade do motor CC
• Regulação de brilho do LED
• Controle do aquecedor de energia DC
• Regulação de tensão em conversores CC-CC
• Geração de sinal para circuitos de tom e áudio

Precisa de ajuda profissional para design de PWM?

Construir um controlador PWM de alto desempenho pode ser um desafio. Se você precisar de assistência especializada com projeto, fabricação ou teste, nossa equipe da WellPCB oferece soluções personalizadas. Lidamos com a seleção de componentes, layout de PCB, montagem e análise térmica para que você possa se concentrar em seu projeto principal.

Conclusão

A modulação por largura de pulso continua sendo o padrão ouro para controle eficiente e de baixas perdas de cargas CC. Seguindo as etapas acima – escolha cuidadosa dos componentes, cálculos precisos e práticas de segurança rigorosas – você pode criar um circuito PWM robusto que oferece desempenho confiável em uma ampla gama de aplicações.
