Simplifique a montagem de PCB rígida e flexível para confiabilidade superior

Se você está considerando uma PCB flexível e rígida, pode ficar atento a possíveis armadilhas de desempenho durante a montagem. Ao aderir a práticas comprovadas de design e fabricação, você pode fornecer uma placa confiável e de alto desempenho. Abaixo estão dicas importantes para agilizar a montagem e aumentar a confiabilidade.

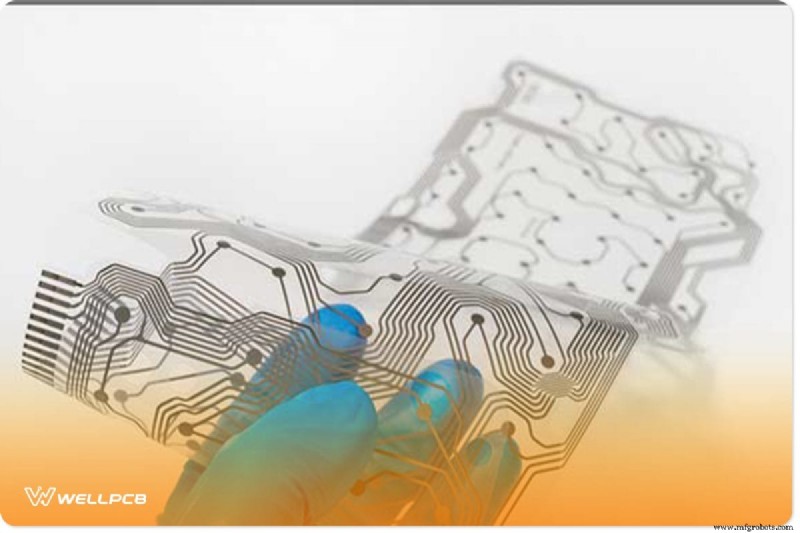

O que é uma PCB rígida e flexível?

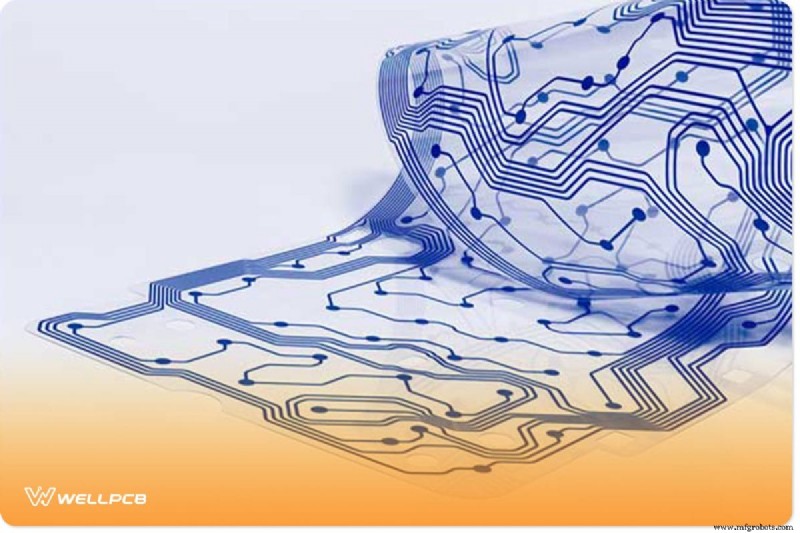

Uma PCB flexível e rígida combina os pontos fortes de camadas rígidas e flexíveis, permitindo designs compactos e de alta densidade que seriam impossíveis com PCBs convencionais. Embora as placas totalmente flexíveis ofereçam flexibilidade total, as placas flexíveis e rígidas proporcionam a durabilidade das seções rígidas quando necessário.

As aplicações típicas incluem aeroespacial, dispositivos médicos e eletrônicos portáteis, onde espaço, peso e resiliência mecânica são críticos.

Os benefícios das placas flexíveis e rígidas incluem:

• Flexibilidade – Cabe em espaços apertados ou irregulares.
• Layouts de alta densidade – Menos componentes por unidade de área reduzem o peso e o tamanho.
• Eficiência de custos – Placas mais finas e menores reduzem os custos de material e montagem.
• Confiabilidade aprimorada – A construção robusta mitiga os modos de falha comuns em projetos puramente flexíveis.

Tornar a montagem de PCB flexível e rígida mais simples e confiável

Escolha o material certo

A seleção de materiais é fundamental para o desempenho. Os principais substratos incluem:

• Poliimida – Amplamente utilizado por seu equilíbrio entre flexibilidade mecânica e custo.
• PEEK (poliéter éter cetona) – Oferece excepcional resistência à temperatura e à radiação, ideal para aplicações avançadas.
• PTFE (politetrafluoretileno) – Conhecido pela tolerância a altas temperaturas e baixa perda dielétrica.
• O revestimento, o condutor e os materiais adicionais devem corresponder ao ambiente operacional pretendido.

Aproveite equipamentos modernos

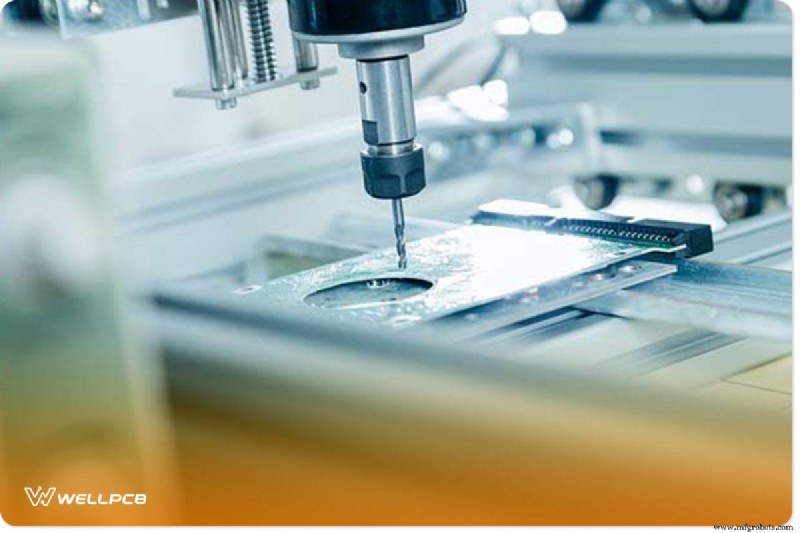

A qualidade da montagem depende das ferramentas utilizadas. Máquinas de alta precisão, sistemas automatizados de coleta e colocação e equipamentos de inspeção em processo reduzem o erro humano e melhoram a repetibilidade. As empresas que investem na tecnologia mais recente, como a WellPCB, demonstram um retorno mais rápido e uma qualidade consistente.

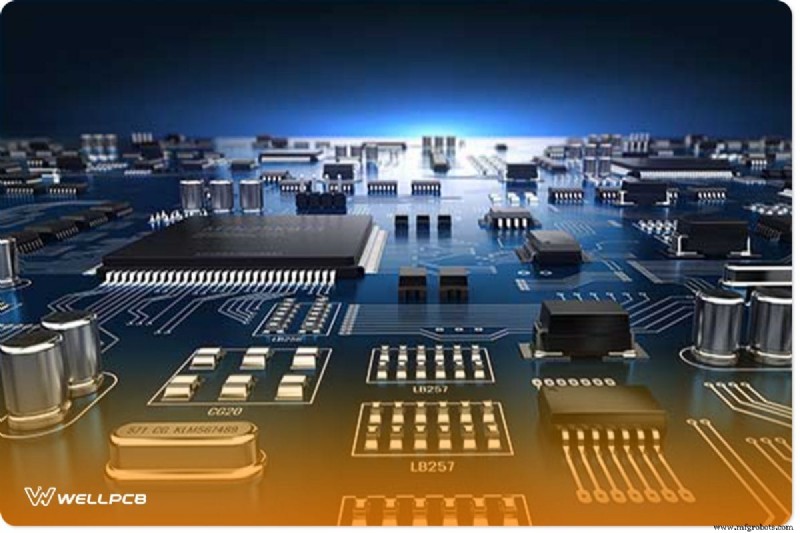

Gerenciamento mestre de empilhamento

O design preciso de empilhamento garante integridade mecânica e desempenho elétrico. Práticas eficazes incluem:

• Uso de software especializado de design de PCB com modelagem 3D para validar ângulos de curvatura e posicionamento de componentes.
• Colaborar estreitamente com os fabricantes para confirmar a capacidade de fabricação.
• Contratar engenheiros experientes para refinar o sequenciamento de camadas e rastrear o roteamento.

Mantenha a integridade do plano terrestre

Os planos de terra são críticos para a integridade do sinal, especialmente em aplicações de flexão dinâmica. Considere:

• Use cobre sólido para rotas de alta velocidade, mas esteja atento a possíveis rachaduras.

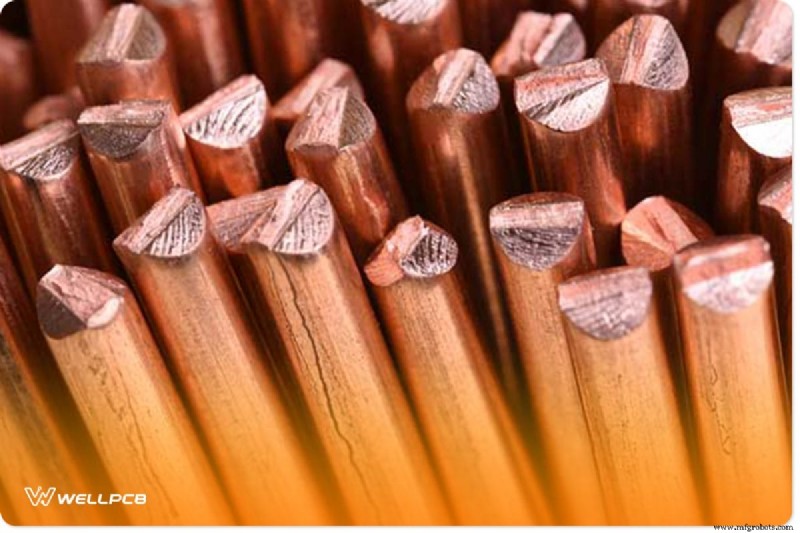

• Aplicar cobre recozido seletivamente onde a integridade do sinal é fundamental.
• Implementação de planos de terra hachurados ou poligonais para equilibrar flexibilidade e condutividade.
• Garantir que os caminhos de retorno sejam pelo menos cinco vezes mais largos que os traços de sinal para reduzir a indutância.

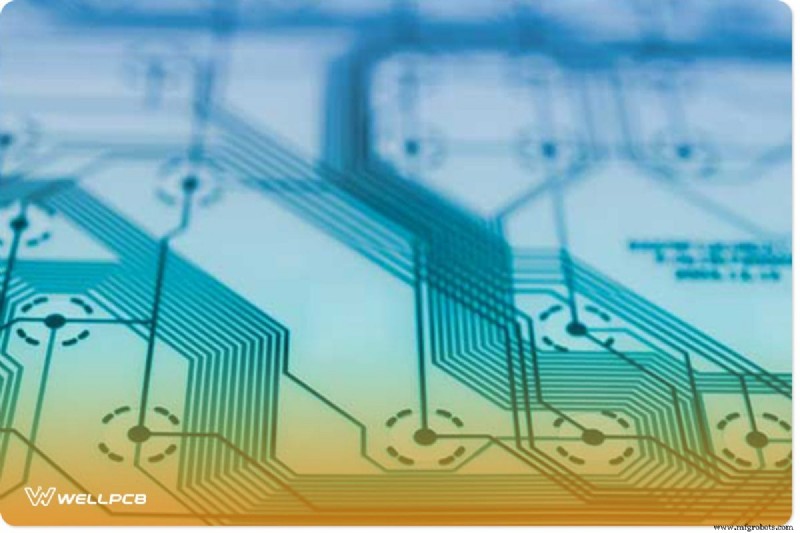

Gerenciamento de dobras

Ao projetar para flexibilidade repetida, trate do roteamento de rastreamento e do posicionamento dos componentes:

• Coloque vias e componentes longe de zonas de curvatura de alta tensão.
• Use furos passantes revestidos com sobreposições reforçadas para ancorar as almofadas.
• Escolha materiais com espessura suficiente nas áreas dobradas.
• Evite curvas muito apertadas; siga as especificações de raio mínimo do fabricante.

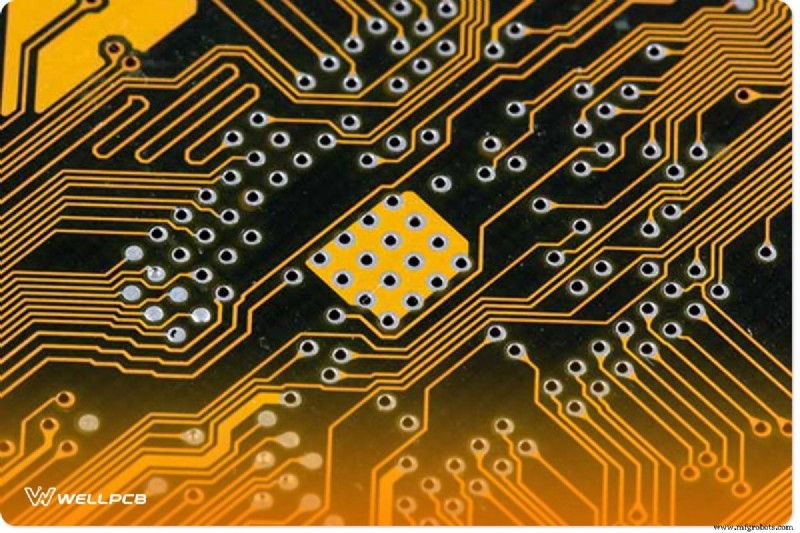

Gerenciamento de rastreamento

O design ideal do traço atenua o estresse mecânico:

• Roteie traços perpendiculares aos eixos de dobra e desloque-os em placas de dois lados.
• Use traços curvos ou segmentados em vez de cantos agudos de 90°.
• Prefira almofadas em forma de lágrima em vez de almofadas circulares para facilitar a perfuração e uma adesão mais forte.
• Mantenha a impedância constante em todo o caminho do sinal para preservar o desempenho de alta velocidade.

Conclusão

Alcançar confiabilidade em PCBs flexíveis e rígidos requer atenção meticulosa desde o projeto até a montagem. Ao selecionar os materiais certos, empregar equipamentos modernos, dominar o empilhamento e gerenciar cuidadosamente os planos de solo, curvas e traços, você pode fornecer placas robustas que atendem às demandas até mesmo das aplicações mais desafiadoras.

Precisa de orientação especializada? Consulte engenheiros experientes que possam navegar pelas complexidades do projeto e montagem de PCBs flexíveis e rígidos.
