Trabalhar com componentes surface-mount pode ser desafiador, especialmente quando se trata de soldar as menores peças. Em vez de soldar manualmente cada componente, o padrão da indústria é aplicar pasta de solda em um stencil, posicionar todos os componentes simultaneamente e então fazer refluxo da placa. O stencil é uma folha fina — comumente feita de Mylar — com furos precisamente medidos que se alinham com os pads de solda da placa. Criar um stencil Mylar de alta qualidade é essencial para montagem confiável.

Um método eficiente para produzir estes stencils é corte a laser. Usando software CAD como EagleCAD e ExpressPCB, você pode exportar as camadas superior e inferior do seu design de placa. O laser então esculpe as folhas de Mylar para corresponder aos contornos dos pads.

Durante o processo de corte, os contornos dos pads são ligeiramente reduzidos em tamanho para compensar a expansão térmica que ocorre quando o laser derrete o Mylar. Este ajuste previne que o stencil final fique muito grande, o que poderia causar ponteamento de solda.

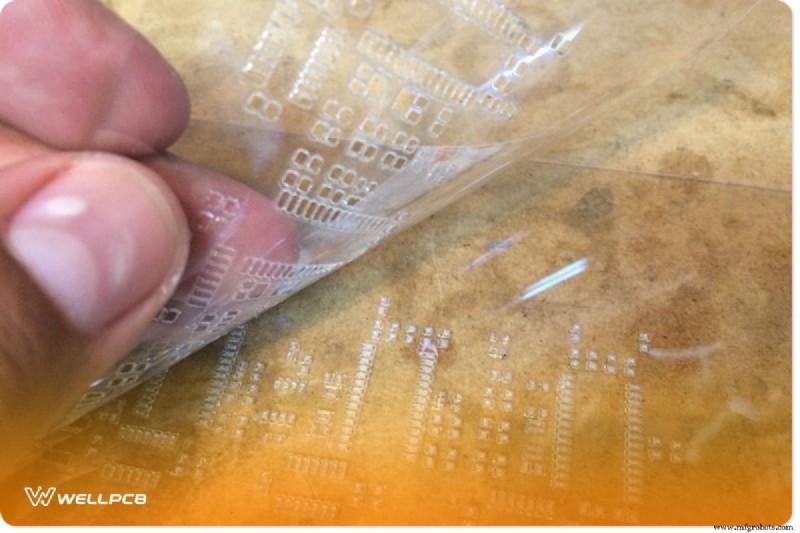

O fluxo de trabalho típico envolve cortar duas folhas de Mylar de 7-mil. O laser é configurado para cortar completamente a folha superior enquanto penetra apenas parcialmente a folha base. Esta técnica suaviza as bordas dos quadrados recortados e permite que as duas camadas se separem limpa. Após o corte, você separa as camadas, deixando um stencil imaculado pronto para uso e uma peça de descarte.
