Projeto de gabinete de chapa metálica de precisão:guia especializado para dobra e colocação de furos

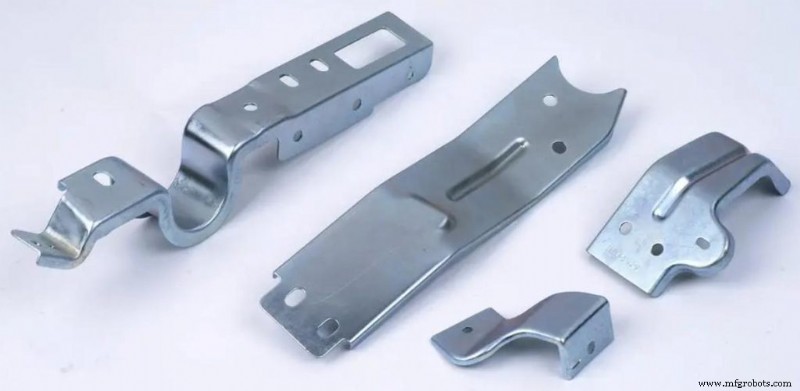

Projetar um gabinete de chapa metálica personalizado é mais complexo do que parece na tela. Um flange dois milímetros estreito demais, uma fenda de ventilação posicionada muito próxima de uma linha de dobra ou falta de alívio de dobra podem levar a painéis empenados, falhas nas vedações IP e retrabalho dispendioso.

Este guia detalha as principais decisões que afetam mais significativamente a qualidade do gabinete:geometria da dobra, posicionamento dos furos e os erros comuns de projeto que nossos engenheiros detectam durante as revisões de CAD.

Principais requisitos funcionais de gabinetes de chapa metálica

Antes de se aprofundar nos princípios da geometria, entenda por que os invólucros exigem maior precisão do que as peças genéricas de chapa metálica. Um gabinete de qualidade deve satisfazer:

• Selagem com classificação IP (por exemplo, IP54, IP65):requer costuras justas e sem lacunas em todos os cantos. A precisão da dobra influencia diretamente a integridade da costura.
• Blindagem EMI :pequenas lacunas no painel podem comprometer o confinamento eletromagnético em caixas de eletrônicos industriais.
• Rigidez estrutural :os painéis devem suportar a carga dos componentes e ciclos repetitivos de portas ou tampas.

Cada requisito depende da precisão de dobra e localização do buraco . Um desvio de 1–2° pode abrir lacunas na costura; um furo muito próximo de uma dobra distorce o flange e impede um ajuste nivelado. Estas são especificações funcionais, não apenas preferências de fabricação.

Diretrizes essenciais para projeto de dobra de chapa metálica

A fabricação bem-sucedida do gabinete depende de duas opções de projeto:selecionar o raio correto para o material e dimensionamento dos flanges para evitar instabilidade pós-formação. Dominar ambos atenua problemas estruturais e de montagem a jusante.

Dominando o raio de curvatura para diferentes materiais

O raio de curvatura interior é frequentemente mal compreendido. Um raio muito estreito divide a superfície externa; um raio muito generoso compromete o controle dimensional.

Para alumínio , um ponto de partida de 2× a espessura do material é típico. Para aço-carbono , 1,5× a espessura é comum. Os mínimos reais dependem da têmpera, da faixa de espessura e das ferramentas disponíveis.

É necessária atenção especial para o alumínio 6061‑T6 . Seu endurecimento durante a conformação significa que um raio abaixo de 1,5–2T pode causar rachaduras nos cantos do gabinete, mesmo que outras ligas tolerem dobras mais apertadas. Aço inoxidável (304/316) apresenta um endurecimento ainda mais forte; um raio de 1,5–2T é uma margem de segurança prática.

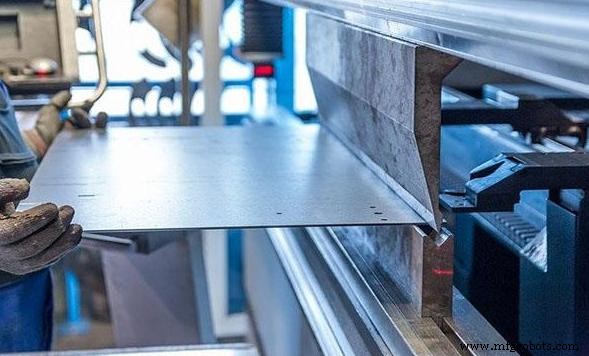

Valide seu raio em relação à biblioteca de ferramentas de dobradeira do fabricante antes de finalizar a geometria do canto. Um raio que requer ferramentas fora do padrão aumentará o prazo de entrega, independentemente da viabilidade.

Projetando flanges estáveis e bordas de montagem para gabinetes

A largura do flange é frequentemente subespecificada. Um flange estreito desencadeia uma série de problemas:

• Rigidez do painel :flanges curtos flexionam sob tensão lateral, causando rack em caixas de controle e caixas de PC industriais.
• Montagem com parafuso :é necessário material adequado para furos com folga e uma distância de borda de aproximadamente 2× o diâmetro do furo.
• Alinhamento da tampa e da porta :conectores de montagem em painel ou portas com dobradiças são sensíveis ao nivelamento do flange.
• Liberação de montagem :flanges internos apertados podem entrar em conflito com o hardware de montagem de PCBs ou fiação interna.

As diretrizes da indústria recomendam uma largura mínima de flange de 4× a espessura do material para a maioria dos materiais. Flanges maiores são justificadas para painéis laterais resistentes ou gabinetes que exigem curvas de reforço adicionais.

Furos e recortes adicionam geometria pela qual o metal deve navegar durante a modelagem. Se um recurso ficar muito próximo de uma linha de dobra, a deformação plástica puxa o material, distorcendo o furo e o painel circundante.

Mantenha os cortes fora da zona de deformação por curvatura para preservar a integridade estrutural e evitar problemas de montagem embutida, especialmente para conectores ou conjuntos de ventilação. O Manual de design de chapa metálica recomenda:

• Furos padrão :distância mínima =2,5T + R (T =espessura, R =raio de curvatura). Alguns manuais permitem 2T+R para furos <1”, mas 2,5T+R elimina erros de fora de circularidade.
• Encaixes e recortes longos :distância mínima =4T + R . A borda livre de uma ranhura longa é um concentrador de tensão chave; um espaçamento menor geralmente produz uma face ondulada do painel.

Dica de design: Se o espaço for limitado e um recorte precisar ser adjacente a uma linha de dobra, insira um corte ou entalhe em relevo na linha de dobra antes de formar.

Erros comuns no projeto de gabinete que os engenheiros devem evitar

De nossas revisões frequentes de CAD, os problemas mais comuns são:

Erro	Corrigir
Espessura de parede inconsistente entre painéis	Use um único medidor; espessuras mistas exigem configurações de ferramentas separadas e aumentam o custo.
Relevos de dobra ausentes nas interseções de cantos	Adicione um entalhe de relevo (largura ≥1T, profundidade ≥T+R) sempre que duas linhas de dobra se encontram para evitar rasgos durante a conformação.
Buracos dentro da zona de deformação perto de curvas	Siga o mínimo de 2,5T+R para furos; 4T+R para slots.
Ignorando tolerâncias de acabamento superficial	Revestimento em pó:espessura típica de 60–80µm por demão. Anodização tipo II:5–25µm. Eles afetam o engate da rosca e os ajustes de acoplamento se não forem levados em consideração.

Estas directrizes são valores de referência; ajuste-os para requisitos específicos de peças.

Pronto para elevar a qualidade de suas caixas metálicas?

Um bom projeto de gabinete é uma colaboração entre a intenção do projeto e a realidade da fabricação. Os gabinetes mais confiáveis não são os mais complexos – são aqueles onde cada raio de curvatura , folga do furo e largura do flange é cuidadosamente planejado com a produção em mente.

Nossa equipe de engenharia avalia todos os arquivos CAD quanto a questões de projeto para fabricação (DFM) para otimizar a peça antes da produção. Carregue seus arquivos CAD ou entre em contato com a equipe de engenharia da JTR para uma avaliação gratuita da capacidade de fabricação e seleção de materiais personalizados. Para requisitos de projeto, entre em contato conosco hoje.

Perguntas frequentes

Primeiro trimestre: Qual é a distância mínima entre dobras em chapa metálica?

A1: Mantenha as linhas de curvatura paralelas separadas por pelo menos 4x a espessura do material como um projeto mínimo prático para gabinetes. Espaçamentos mais estreitos podem criar interferência nas ferramentas durante a conformação e podem reduzir a estabilidade do flange e a consistência dimensional.

2º trimestre: Por que os furos se deformam perto das curvas?

A2: A flexão deforma plasticamente o material na zona de dobra, esticando a superfície externa e comprimindo a interna. Um furo colocado muito próximo - normalmente dentro de cerca de 2,5x a espessura do material mais o raio de curvatura - pode ficar distorcido à medida que o material circundante flui durante a conformação.

3º trimestre: Qual material é melhor para gabinetes de chapa metálica personalizados?

A3: Para a maioria dos gabinetes eletrônicos, alumínio 5052 é um padrão prático:dobra-se de forma limpa, anodiza bem e mantém o peso baixo. Se for necessária uma construção soldada, durabilidade externa ou maior eficácia de blindagem, aço inoxidável 304 é muitas vezes a escolha mais forte. Seu comportamento de endurecimento exige atenção cuidadosa ao raio de curvatura, já que as falhas de trincas em aço inoxidável geralmente começam em curvas projetadas incorretamente.
