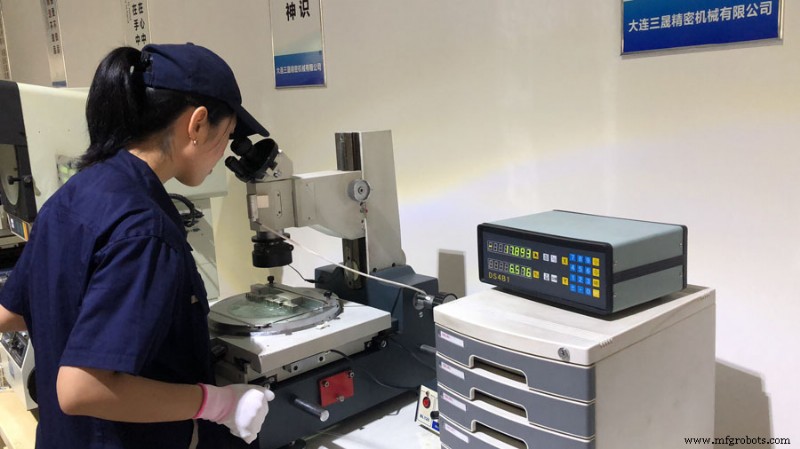

Evitando armadilhas de medição na usinagem CNC:um guia do inspetor de qualidade

Na usinagem CNC, a precisão é apenas metade da batalha – a verificação consistente dessas tolerâncias rígidas é igualmente crítica. Para os inspetores de qualidade, os erros de medição são uma fonte importante, embora frequentemente ignorada, de rejeição de peças, contratempos de montagem e reclamações de clientes.

Mesmo com operações de usinagem bem controladas, práticas de medição incorretas podem deturpar a qualidade da peça. Freqüentemente, as peças são aceitas incorretamente ou descartadas desnecessariamente devido a erros de medição, e não a defeitos reais de usinagem.

Reconhecer essas armadilhas comuns — e aprender como evitá-las — é vital para preservar a precisão, reduzir desperdícios e fornecer resultados de produção confiáveis.

Interpretação incorreta de desenhos e tolerâncias de engenharia

O erro mais fundamental começa antes mesmo da inspeção:a leitura incorreta do desenho de engenharia.

Os inspetores devem ler com precisão as dimensões, especificações GD&T e referências de dados. Interpretar incorretamente uma zona de tolerância ou usar um dado incorreto pode produzir medições incorretas.

Por exemplo, fazer uma medição a partir de um dado errado pode sinalizar uma peça como fora da tolerância quando ela realmente está em conformidade com o projeto.

Com base na experiência prática, o treinamento rigoroso em GD&T e uma revisão meticulosa dos desenhos antes da inspeção não são negociáveis.

Usando a ferramenta de medição errada

Nenhuma ferramenta atende a todos os recursos. Um erro frequente é confiar em instrumentos gerais, como paquímetros, para tarefas que exigem maior precisão.

Embora os calibradores sejam suficientes para dimensões aproximadas, eles ficam aquém da precisão necessária para tolerâncias restritas. Da mesma forma, medir geometrias complexas com ferramentas básicas muitas vezes produz dados não confiáveis.

Peças de alta precisão exigem instrumentos dedicados — micrômetros, medidores de furo ou CMMs — para fornecer resultados confiáveis.

Escolher o instrumento certo – guiado pelas exigências de tolerância e pela geometria do recurso – é essencial para uma inspeção precisa.

Ignorando calibração e condição da ferramenta

Medições precisas dependem de uma calibração adequada, mas linhas de produção movimentadas às vezes negligenciam essa etapa crítica.

Uma ferramenta fora de calibração injeta erros sistemáticos em cada leitura, enquanto instrumentos gastos ou danificados produzem resultados erráticos.

Cronogramas regulares de calibração e inspeções de rotina da ferramenta são obrigatórios para manter a precisão. No controle de qualidade, os equipamentos de medição devem ser considerados com a mesma reverência que as ferramentas de usinagem.

Aplicação de força de medição inconsistente

As medições manuais frequentemente sofrem com a variabilidade de força induzida pelo operador.

Por exemplo, a aplicação excessiva de força em um micrômetro pode deformar a peça ou comprimir as faces de medição, enquanto uma força insuficiente pode impedir o contato total, resultando em distorções.

O problema é amplificado ao medir materiais mais macios, como alumínio ou plástico.

O emprego de instrumentos controlados por força – micrômetros com catraca, por exemplo – e a manutenção de uma técnica consistente atenuam essa fonte de erro.

Medição no local errado

Outro erro frequente é medir uma feição no local errado.

Irregularidades de superfície, marcas de ferramentas ou conicidade sutil podem criar variações em um único recurso. Medir em pontos inconsistentes produz dimensões que podem não refletir o valor verdadeiro.

Por exemplo, medir o diâmetro do eixo em um único ponto pode deixar de lado problemas de circularidade ou de conicidade.

As melhores práticas determinam a medição de vários pontos e a adesão aos protocolos de inspeção definidos para garantir consistência e confiabilidade.

Negligência dos Fatores Ambientais

A temperatura e as condições ambientais influenciam profundamente a precisão da medição, especialmente na usinagem de alta precisão.

Os materiais expandem e contraem com as mudanças de temperatura; mesmo pequenas variações podem distorcer tolerâncias restritas. Medir uma peça recém-usinada e ainda quente pode produzir leituras imprecisas.

A umidade e a vibração afetam ainda mais os resultados da medição.

Minimize esses efeitos realizando inspeções em ambientes controlados e permitindo que as peças se equilibrem à temperatura ambiente antes da medição.

Fixação inadequada durante a medição

Assim como na usinagem, a fixação adequada é crucial durante a inspeção.

Uma peça mal apoiada ou desalinhada pode deformar-se ou deslocar-se durante a medição, produzindo leituras incorretas, especialmente para componentes de paredes finas ou flexíveis.

O emprego de acessórios, suportes e alinhamento de dados adequados garante que as medições representem a verdadeira geometria da peça.

Desconsiderando a condição e a limpeza da superfície

A contaminação da superfície é um determinante frequentemente subestimado da precisão da medição.

Óleo, resíduos de líquido refrigerante, lascas ou poeira na superfície de uma peça podem interferir nas ferramentas de medição, especialmente sob tolerâncias restritas, onde uma única partícula pode introduzir erros significativos.

Antes da inspeção, as peças devem ser meticulosamente limpas e verificadas visualmente para confirmar que as superfícies de medição estão livres de detritos.

Falta de repetibilidade e verificação

A medição confiável depende da repetibilidade. Assumir que uma única medição está correta pode propagar erros.

Variações entre medições repetidas podem revelar inconsistência do operador, instabilidade da ferramenta ou variabilidade da peça.

Do ponto de vista da qualidade, medir dimensões críticas diversas vezes e verificar a consistência é uma prática recomendada. Sistemas automatizados como CMMs melhoram ainda mais a repetibilidade e reduzem erros humanos.

Falha ao documentar e analisar dados de medição

A medição é mais do que verificações de dimensões; trata-se de descobrir tendências.

Sem registrar e analisar dados de medição, as oportunidades de detectar problemas de processo – desgaste de ferramentas, desvios de máquinas, desalinhamento de acessórios – são perdidas.

O rastreamento dos dados de medição ao longo do tempo permite que os fabricantes identifiquem padrões e implementem ações corretivas antes que surjam defeitos.

A documentação adequada sustenta a rastreabilidade, vital para auditorias de qualidade e confiança do cliente.

Conclusão

A precisão da medição continua sendo a base do controle de qualidade da usinagem CNC. Mesmo quando os processos de usinagem são otimizados, erros de medição podem desencadear decisões erradas, taxas de refugo mais altas e diminuição da satisfação do cliente.

Do ponto de vista de um inspetor de qualidade, evitar erros comuns de medição exige treinamento adequado, seleção de ferramentas apropriadas, ambientes controlados e procedimentos de inspeção consistentes.

O foco na confiabilidade e repetibilidade da medição permite que os fabricantes garantam que as peças atendam às especificações do projeto e tenham o desempenho pretendido em aplicações do mundo real. A medição precisa é a base da fabricação de precisão.
