Predefinidor de ferramenta versus configurador de ferramenta a laser:aproveitando ambos para precisão CNC

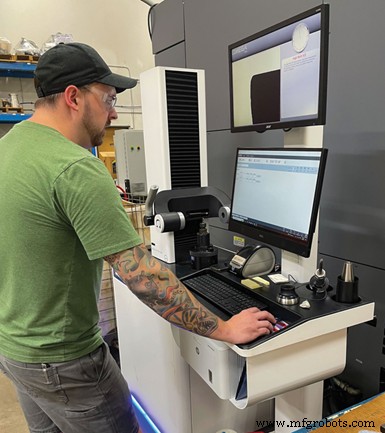

Os predefinidores de ferramentas são especializados em medição e preparação off-line. Ao medir uma ferramenta antes mesmo de ela chegar ao fuso, os operadores podem preparar montagens e pré-carregar valores de geometria verificados no controle CNC. Fonte:PM

No cenário CNC atual, cada segundo conta. Tolerâncias restritas, tempos de ciclo reduzidos, mão de obra escassa e uma margem de erro extremamente reduzida exigem os mais altos níveis de precisão e eficiência.

Um debate comum no chão de fábrica gira em torno da melhor forma de lidar com os deslocamentos de geometria de ferramentas CNC:confiar em um predefinidor off-line, usar um predefinidor de ferramentas a laser na máquina ou combinar ambos?

Conteúdo em destaque

Cada tecnologia aborda um desafio distinto na cadeia de usinagem. Quando combinados, eles criam uma abordagem robusta e em camadas que oferece velocidade e confiabilidade. Sistemas automatizados de transferência de dados, como o ToolConnect da Caron Engineering amplifique essa sinergia eliminando a entrada manual e garantindo a integridade dos dados desde a sala de ferramentas até o fuso.

Principais diferenças

Tanto os predefinidores de ferramentas quanto os predefinidores de ferramentas a laser medem a geometria da ferramenta, mas suas funções divergem.

• Predefinidores de ferramentas: Medição e preparação off-line antes que a ferramenta chegue à máquina.
• Configuradores de ferramentas a laser: Verificação na máquina que monitora a posição, o desgaste e a quebra da ferramenta durante a produção.

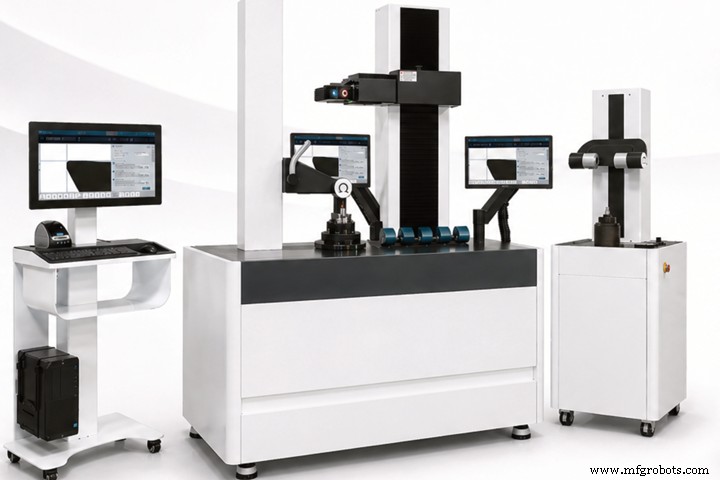

O caso dos predefinidores de ferramentas CNC

A medição off-line permite que os operadores definam o comprimento, o diâmetro e, quando disponível, o batimento cardíaco em um pré-ajustador sem interromper as operações de usinagem.



Ao manter a medição fora do CNC, as ferramentas podem ser preparadas enquanto a produção continua. Isso resulta em tempos de carregamento mais rápidos, períodos de inatividade reduzidos e compensações consistentes que reduzem a variabilidade.

Vantagens:

• Continuidade da produção: Nenhuma parada da máquina para toque.
• Economia de tempo: O carregamento rápido da ferramenta reduz o tempo de configuração.
• Precisão: A medição de alta precisão proporciona compensações confiáveis.
• Eficiência de configuração: Ideal para oficinas de alto mix e alta precisão com grande número de ferramentas.

Os presetters brilham em ambientes onde os conjuntos de ferramentas são preparados com antecedência e preparados para troca rápida. No entanto, o gargalo tradicional é a entrada manual de dados no CNC. Um único dígito digitado incorretamente pode causar sucata, danos à ferramenta ou falha da peça.

Eliminando a lacuna na entrada manual de dados

Muitas oficinas ainda dependem da entrada manual de valores de comprimento e diâmetro do pré-ajustador. Mesmo operadores experientes correm o risco de erros de transposição ou carregamento incorreto de campo.

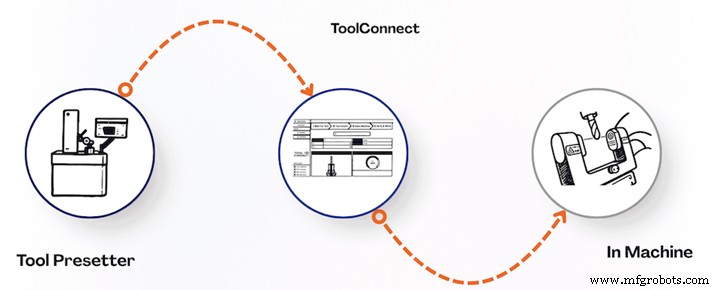

Soluções automatizadas de transferência de dados de ferramentas — usando etiquetas RFID, códigos de barras ou interfaces digitais — transportam medições verificadas diretamente para o controle CNC. Isto elimina o fator de erro humano e garante que os valores precisos alcancem os campos de deslocamento corretos.

Quando um presetter é combinado com transferência automatizada, todo o processo – desde a medição até a inserção do fuso – torna-se altamente confiável. ToolConnect é um excelente exemplo, permitindo leituras contínuas de RFID ou códigos de barras que preenchem o CNC sem intervenção manual.

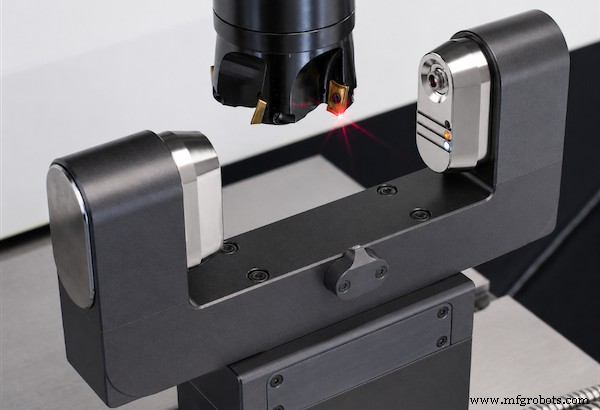

O caso dos presets de ferramentas a laser na máquina

Os presets de ferramentas a laser, como os da Blum‑Novotest, adicionam uma camada adicional de proteção ao medir ferramentas dentro do CNC. Eles verificam os desvios de comprimento e diâmetro no ambiente de corte real.



Principais benefícios:

• Medição em tempo real: Captura a verdadeira posição da ferramenta no fuso.
• Detecção de desgaste: Identifica o desgaste gradual à medida que ocorre.
• Detecção de quebra: Detecta falhas de ferramenta instantaneamente, evitando danos posteriores.
• Suporte para automação: Permite usinagem com iluminação apagada com maior confiança.

Mesmo a ferramenta predefinida com mais precisão pode sofrer batimento, arrancamento ou microlascamento durante o corte. Os setters a laser fornecem a validação durante o processo que protege a qualidade das peças, especialmente em aplicações de alto valor, como aeroespacial ou dispositivos médicos.

Por que as lojas precisam de ambos

A discussão não deve ser sobre a escolha de uma tecnologia em detrimento de outra, mas sobre a proteção de todas as etapas do processo de usinagem. Os predefinidores garantem a precisão antes da produção, a transferência automatizada garante a integridade dos dados e os predefinidores a laser mantêm a precisão durante a usinagem.



A combinação desses elementos cria uma estratégia em camadas:dados precisos entram corretamente na máquina, a ferramenta é verificada no fuso antes do corte e os dados de desgaste são capturados durante toda a operação. Isso não é redundância – é um controle de processo robusto que proporciona maior utilização do fuso, execuções autônomas mais longas e confiança em ambientes de usinagem complexos.

Adote uma abordagem ponderada

Os fabricantes não precisam mais escolher entre precisão off-line e proteção na máquina. A solução ideal combina a precisão off-line de um predefinidor (aprimorado com transferência automatizada) com o monitoramento em tempo real de um predefinidor de ferramentas a laser, resultando em um processo eficiente, protegido e escalável.

Na fabricação CNC moderna, a precisão envolve mais do que apenas ferramentas de medição:trata-se de gerenciamento inteligente de dados de ferramentas, desde a sala de ferramentas até o fuso, permitindo usinagem estável, menor desperdício e confiança na operação sem luz.

Veja o ToolConnect e muito mais em ação

Na IMTS 2026, a Caron Engineering mostrará como as tecnologias de automação conectada e controle de processos em tempo real resolvem esses desafios em um ambiente de produção ao vivo totalmente integrado no estande 134742. Os visitantes experimentarão uma célula de corte totalmente automatizada onde máquinas CNC, automação, dados de ferramentas, sistemas de medição e inteligência de processos trabalham juntos continuamente em tempo real para melhorar a estabilidade da usinagem, eliminar processos manuais e aumentar a confiabilidade operacional.

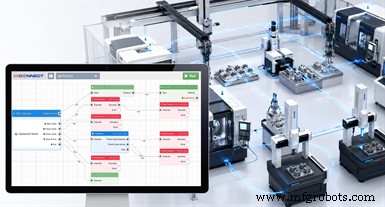

A peça central da demonstração é a Tecnologia MiConnect , a plataforma de automação de fabricação de baixo código da Caron Engineering que simplifica a comunicação e a orquestração entre máquinas, robôs, sensores, sistemas de medição e plataformas de software. O MiConnect permite que os fabricantes criem e implantem rapidamente fluxos de trabalho de automação que agilizam a produção e coordenam células inteiras de usinagem sem programação personalizada complexa. A demonstração ao vivo também contará com o TMAC Tool Monitoring Adaptive Control da Caron Engineering para otimização de corte em tempo real, controle de avanço adaptativo e detecção de quebra de ferramenta; AutoComp feedback dimensional de circuito fechado com compensação automática de deslocamento CNC; ToolConnect Gerenciamento e transferência de dados de ferramentas baseadas em RFID e código de barras; e DTect-IT análise avançada de sensores para integridade da máquina, monitoramento de vibração e inteligência preditiva de processos.

Os participantes observarão o controle adaptativo respondendo ao vivo durante o corte, o feedback automatizado ajustando os deslocamentos de usinagem, a comunicação máquina-dispositivo coordenando a célula e a automação integrada trabalhando em conjunto em um ambiente de produção real.
