Projeto de PCB de face única:uma solução econômica para eletrônicos de baixa densidade

O que é uma PCB de face única e como ela pode aprimorar a eletrônica? A resposta está na sua simplicidade e economia, tornando-o uma escolha valiosa para muitos fabricantes.

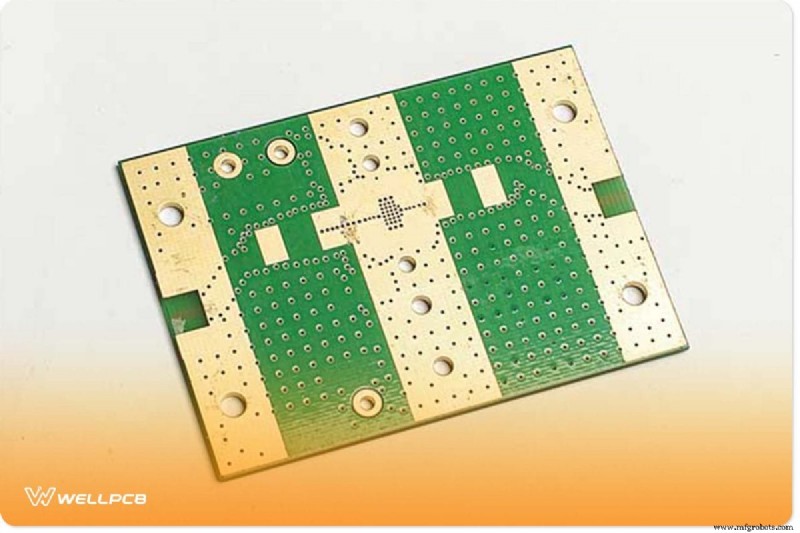

O que é uma PCB de face única?

As placas de circuito impresso podem apresentar até 20 camadas condutoras, cada uma adicionando complexidade e custo. Uma PCB de face única contém apenas uma camada de cobre, eliminando caminhos de circuito compartilhados e simplificando drasticamente o processo de projeto.

Como todos os traços são executados no mesmo lado, as etapas de fabricação são menores, a janela de tolerância é maior e o risco geral de erros de projeto é reduzido.

Empilhamento de uma PCB de um lado

O empilhamento típico consiste em uma máscara de solda em ambos os lados, uma camada de cobre acima do substrato e o próprio substrato isolante. Esta configuração protege a placa contra sobrecorrente e estresse mecânico.

PCBs de face única versus dupla face

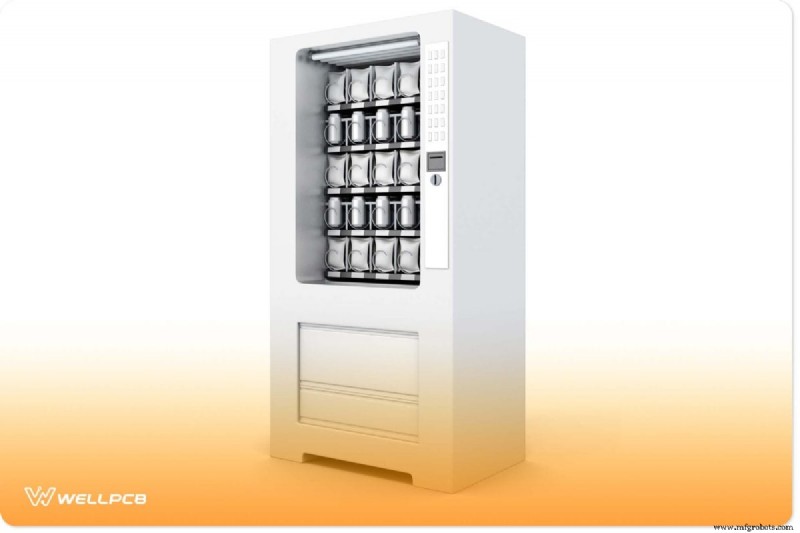

Ambos os tipos utilizam tecnologia de montagem em superfície, mas uma placa dupla face oferece traços superiores e inferiores, permitindo circuitos de maior densidade. Por outro lado, uma placa de face única é ideal para dispositivos de baixa densidade e sem uso intensivo de dados, como máquinas de venda automática, aparelhos simples e determinados controles de micro-ondas.

Mudar de um layout de dupla face para um de face única geralmente é viável com um pequeno redesenho, economizando tempo e custos de material sem sacrificar o desempenho.

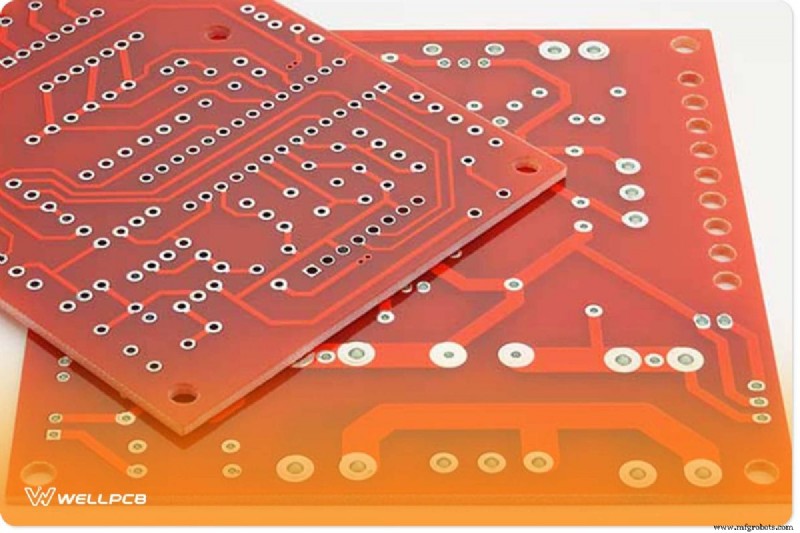

Aplicações para PCBs de face única

Apesar de sua longa história, os PCBs de um só lado continuam relevantes. Os fabricantes modernos os utilizam para dispositivos que não exigem caminhos de dados complexos, incluindo câmeras digitais, equipamentos de vigilância e até mesmo alguns controles HVAC.

Sua construção simples os torna ideais para projetos DIY e prototipagem rápida, permitindo que os designers se concentrem na funcionalidade e não na fabricação de placas.

Explorando a versatilidade de PCBs de face única

Além dos aparelhos básicos, as placas de um lado alimentam componentes eletrônicos, como unidades de ar condicionado e determinados controles industriais. Sua facilidade de fabricação e baixo custo são fatores-chave que impulsionam sua adoção contínua.

Benefícios das PCBs de face única

Mudar para um design unilateral oferece vantagens tangíveis:

Economia de custos, tempo e materiais

Com apenas uma camada de cobre e um empilhamento simples, o uso de material cai drasticamente, reduzindo o custo de compra e os prazos de entrega.

Complexidade de design reduzida

A ausência de conexões entre camadas significa menos erros potenciais, solução de problemas mais fácil e um processo de design mais intuitivo.

Maior confiabilidade de produção

Menos camadas se traduzem em menos etapas de montagem, o que reduz a chance de defeitos e simplifica o controle de qualidade.

Detalhamento dos custos

Uma PCB de face única requer apenas quatro componentes principais:substrato, camada de cobre, máscara de solda e serigrafia. Por outro lado, as placas dupla-face e multicamadas adicionam camadas adicionais de cobre, pré-impregnado e perfuração, aumentando o custo e a complexidade.

Conclusão

PCBs de face única são um ativo subutilizado no cenário eletrônico atual. Eles se destacam em aplicações de baixa densidade e podem substituir designs de dupla face em muitos casos com esforço mínimo de redesenho.

Pronto para explorar soluções unilaterais para o seu próximo projeto? Entre em contato com nossa equipe experiente para descobrir como podemos ajudá-lo a obter economia de custos e tempo de lançamento no mercado mais rápido.
